motorizovaná klapka Popis
Motorizovaná klapka je druh ventilu, který používá kulatou klapku jako otvírací a uzavírací člen a otáčí se s dříkem ventilu, aby se otevřel, zavřel a upravil průchod tekutiny. Klapka klapky se instaluje ve směru průměru potrubí. Ve válcovém kanálu tělesa klapky se kotoučová klapka otáčí kolem osy, úhel natočení je mezi 0 stupni ~ 90 stupňů, při otočení na 90 stupňů je ventil plně otevřen.
Specifikace motorizované klapky
|
Rozsah velikostí |
Materiál těla |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 atd. |
|
Hodnocení tlaku |
Materiál disku |
|
Třída150-Třída 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 atd. |
|
Ukončit připojení |
Materiál sedáku |
|
Příruba (FF, RF, RJ), wafer, oko, svařování na tupo |
SS304+Grafit, SS316+Grafit, NBR, EPDM, PTFE, RPTFE |
|
Styl struktury |
Materiál stonku |
|
Full Port, Triple Excentric, Double Excentric, Concentric |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Možnosti pohonu |
Design Standard |
|
Elektrický |
API 609 |
|
Teplotní rozsah |
Standardní tváří v tvář |
|
-100 stupeň ~800 stupňů |
API 609, ISO 5752 |
|
Připojení Standardní |
Testovací standard |
|
Vrtání přírub: ASME B16.5, ASME B16.47 |
API598 |

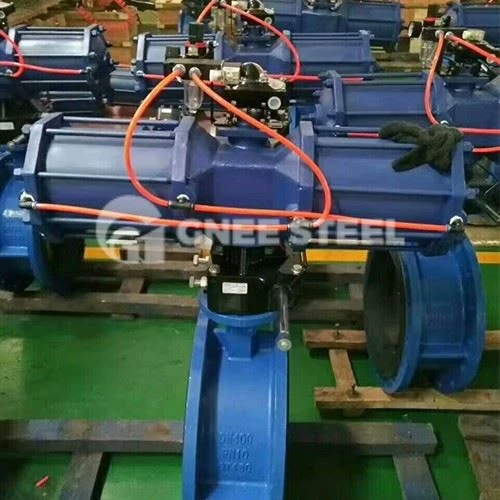

motorizovaná klapka s pohonem
Princip ovládání:
Zdrojem energie elektrického škrticího ventilu je elektrická energie, která pohání ventilovou desku tak, aby se otevřela a zavírala ventil a cirkulovala nebo přerušila roli tekutiny. Vstupní 220V napájecí zdroj může být přímo spínací regulace, může být také vestavěný servo modul, vstupní řídicí signály (4 ~ 20mADC nebo 1 ~ 5VDC) a jednofázový napájecí zdroj mohou ovládat provoz. Elektrický pohon elektrického klapkového ventilu lze rozdělit na typ spínání a regulační typ, elektrický klapkový ventil spínacího typu má hrát roli spínání; a elektrický škrticí ventil regulačního typu má hrát roli regulace průtoku, který může upravit průtok na tisícinu stupně, a je to také druh ventilu s vyšší cenou. Regulační typ je k napájení AC220V jako napájení pro příjem přednastaveného parametru řídicího systému průmyslové automatizace 4 ~ 20 mA (0 ~ 5 a jiné slabé řídicí) signálu pro dokončení akce nastavení.
