Popis třícestného manuálního ventilu
Třícestný manuální ventil je zařízení ventilu, které řídí směr toku média ve třech potrubích manuálním provozem. Jejím hlavním rysem jsou tři kanály tekutin (jeden vstup, dva vývody nebo dva vstupy, jeden zásuvka), které si mohou flexibilně uvědomit odklon, soutok nebo přepínání směru toku tekutiny.
„Struktura těla na těle::
Obvykle vyrobené z nerezové oceli (304/316l), litinového nebo speciálního materiálu slitiny, se silnou odolností proti korozi a přizpůsobivostí různým médiím;
Typickým designem je rozvržení rozhraní rozhraní „vlevo vpravo a zdola“ a stav připojení kanálu je řízen změnou polohy jádra ventilu.
Režim drive :
Úplně závislé na manuálním provozu (jako je rotující rukojeť nebo klíč), bez elektrické nebo pneumatické pomoci.
Klasifikace a typ
Klasifikace podle funkce:
Converging Valve: Dvě vstupy jsou sloučeny do jedné zásuvky, které se používají k míchání různých médií;
Ventiletring: Jeden vstup je odkloněn do dvou vývodů, vhodný pro rozdělení toku nebo přepínání směru.
Třídací podle struktury:
TYPE VALLIVE VALVE: Změňte směr průtoku otáčením koule s vynikajícím výkonem těsnění (například manuální třícestný kulový ventil);
Směrový typ ventilu: Pomocí posunu jádra ventilu nahoru a dolů přepněte připojení kanálu, běžně používaného v hydraulických systémech.
Specifikace trojcestného ručního ventilu
| Nominální průměr | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Typ kulového ventilu | Plovoucí kuličkový ventil, 3cestný kulový ventil, ventil V-ball, vysokotlaký kuličkový ventil |
| Spojení | Vlákno, příruba, svorka, svařování zadku, svařování zásuvky, tenká dvojice |
| Nominální tisk | PN16, PN25, PN40, PN64 |
| Materiál těla ventilu | SUS304, SUS316, SUS316L |
| Těsnicí materiál | PTFE |
| Střední teplota | -20 stupeň ~ +120 stupeň |
| Pracovní médium | Vzduch, pára, voda, plyny, olej, prach, korozivní médium atd |
| Připojení řidiče | ISO 5211 |
| Inspekce ventilu | ISO/DIN 5208-1987 |

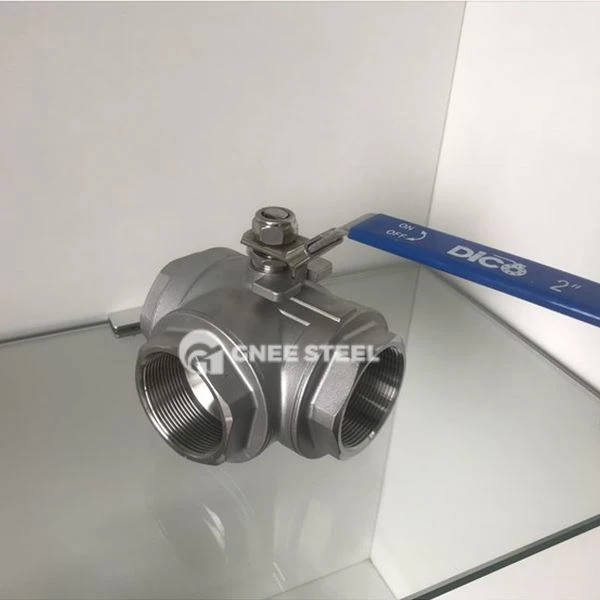

třícestný manuální ventil
Aplikace
Průmyslové kontrolní systémy: střídavá přeprava a míchání kyselinových a alkalických médií při chemické produkci; Přepínání a regulace přívodu vody dopředu a zpětného přívodu vody a regulace toku v systémech úpravy vody.
Energie a veřejná zařízení: kontrola odklonu páry/horké vody v sítích topných potrubí; Nouzové přepínání více zdrojů vody v systémech požární ochrany.
Výběrové body
Adaptabilita média: 316L z nerezové oceli + těsnění lemované fluorem je upřednostňováno pro vysoce korozivní tekutiny; Úroveň tlaku: Konvenční modely podporují PN 16- PN40 a struktury pevného těsnění je třeba přizpůsobit pro podmínky vysoké teploty a vysoký tlak; Provozní pohodlí: Konstrukce rukojeti musí být ergonomický a točivý moment rotace musí být menší nebo roven 50N · m, aby se snížilo obtížnost provozu.
