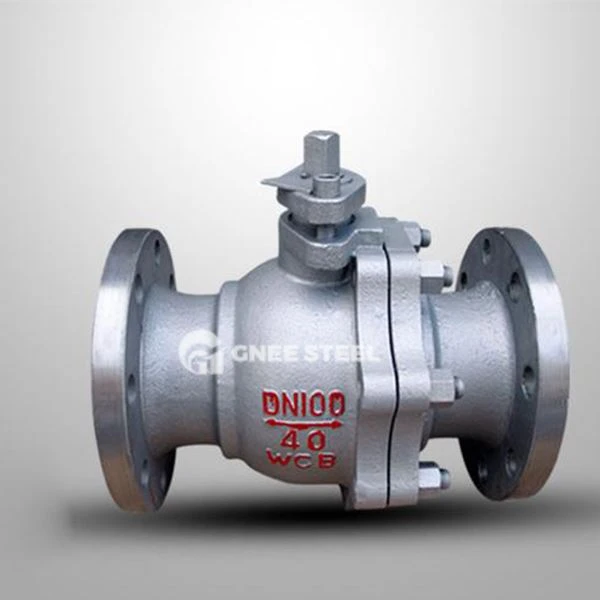

Boční vstup plovoucí kuličkový ventil

Plovoucí kuličkový ventil bočního vstupu je speciální design plovoucího kulového ventilu. Jeho tělo ventilu přijímá strukturu na boku a vstupuje do potrubního systému přes boční přírubu nebo závitové připojení, které lze snadno instalovat a udržovat.

‌Core Components‌:
‌ Floating Ball‌: Neexistuje žádná podpůrná šachta. Střední tlak tlačí míč blízko sedadla výstupního ventilu, aby se dosáhlo utěsnění. Těsnicí povrch je vyroben z PTFE nebo tvrdé slitiny (rozsah odporu teploty -196 stupeň ~ 425 stupňů);
Kryt ventilu ‌side-entry ventilu: je fixován šrouby nebo svorky, podporuje rychlou demontáž a sestavení a je vhodný pro časté scénáře údržby;
Mechanismus omezení: Patentovaná limitní drážky spolupracuje s podpůrným povrchem, aby se zabránilo nadměrnému posunutí míče a způsobuje deformaci sedadla ventilu, čímž se zlepšuje životnost těsnění.
‌ CONNOKCE METODY‌:
Vstup do boku příruby (dn 15- dn800, pn 16- pn64) nebo závitový boční vstup (dn 15- dn50), vhodné pro požadavky na rozvržení potrubí, jako je chemický průmysl a energie.

Pracovní princip
Mechanismus ‌Sealingu‌:
Střední tlak působí na míč a tlačí jej, aby se pohyboval směrem k sedadlu výstupního ventilu, aby vytvořil samosprávu;
Sedadlo ventilu přijímá pružinovou předběžnou strukturu, která kompenzuje opotřebení těsnicího povrchu po dlouhodobém používání.
Ovládání směru ‌ toku:
Míč se otáčí o 90 stupňů, aby se dosáhlo úplného otevření/úplného uzavření, a některé modely podporují nastavení toku (otevření je lineárně spojeno s tokem);
Konstrukce bočního vstupu umožňuje tekutině vstoupit ze strany tělesa ventilu, čímž se snižuje koeficient odporu průtoku (hodnota CV může dosáhnout 60).



Boční vstup plovoucí kuličkový ventil
