Pracovní princip kovaného ocelového kulového ventilu je otevřít nebo zavřít ventil otáčením dříku ventilu. Obvykle je to kulový ventil s plným průměrem a 90-přepínačem úhlu. Je lehký, má malé rozměry, lze jej vyrobit ve velkém průměru, má spolehlivé těsnění, jednoduchou strukturu a pohodlnou údržbu. Těsnicí povrch a kulový povrch jsou často v uzavřeném stavu a nejsou snadno erodovány médiem. Je široce používán v různých průmyslových odvětvích. Klasifikace kovaného ocelového kulového kohoutu: nízkotlaký kovaný ocelový kulový ventil, vysokotlaký kovaný ocelový kulový ventil.
Specifikace API kovaného ocelového kulového ventilu
Konstrukce –Plovoucí/Trunnion Mounted Ball
Materiál těla -Kovaná nerezová ocel a uhlíková ocel
Sedadlo –Měkký nebo kov na kov
Rozsah velikostí -DN15-DN600
Ukončit připojení –Příruba, SW, BW, Závity
Hodnocení tlaku –Třída 150-2500, PN16-420 nebo Equal
Standard -Provedení podle ASME B16.34, DIN3202, API 6D, rozměr příruby podle ASME B16.5, EN 1092-1, nástrčné svařování podle ASME B16.11, svařování na tupo podle ASME B16.9, tváří v tvář vyhovuje ASME B16.10, EN558, Kontrola a testování podle API598, EN 12266-1, API 6D
Teplotní rozsah –-20 stupeň F – 302 stupňů F (PTFE) a -50 stupeň F až +500 stupeň F (kovová sedadla)

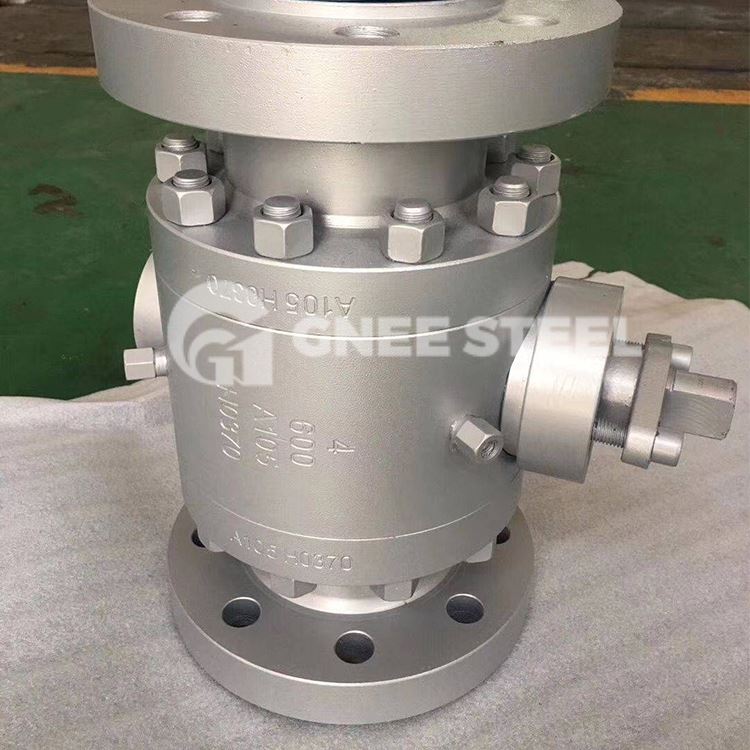

kovací kulový ventil
Hlavní výkonové specifikace
|
zkušební tlak (Mpa) |
Jmenovitý tlak (Mpa) |
Úroveň tlaku (třída) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Test pevnosti |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Zkouška těsnění |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Vzduchotěsný test |
0.5-0.7 |
||||||||||||
| Provozní teplota |
PTEE Menší nebo rovno 150 stupňům PPL E Menší nebo rovno 300 stupňům Uhlíkové vlákno Menší nebo rovno 350 stupňům |
||||||||||||
| Použitelná média |
C: Voda, olej, pára P: Kyselina dusičná (teplota menší nebo rovna 200 stupňům) R: Kyselina octová (teplota menší nebo rovna 200 stupňům) |
||||||||||||
