Popis produktů

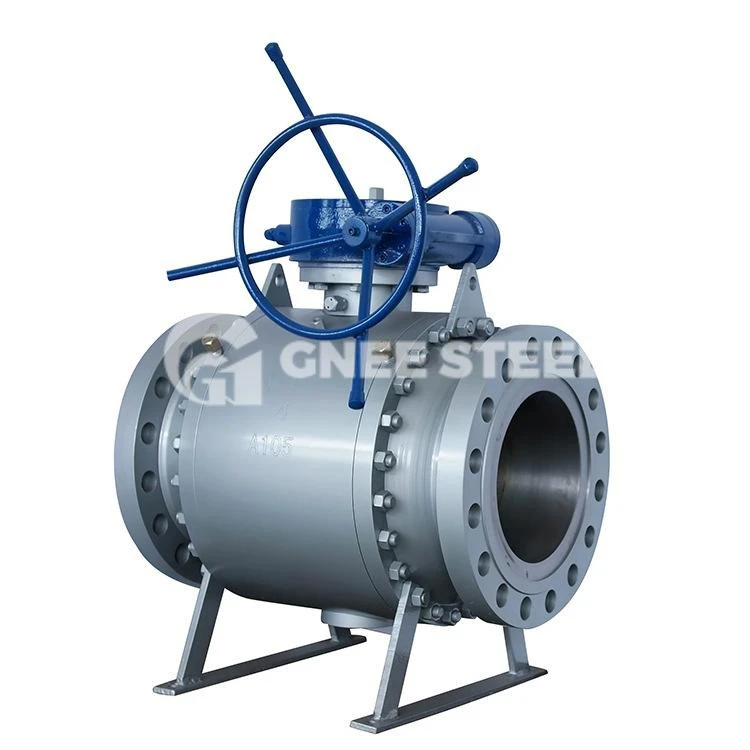

Kulové ventily montované na čepu na horním konci jsou navrženy a vyvinuty pro in-line údržbu, nižší provozní točivý moment a snadnou údržbu, aby vyhovovaly potřebám zákazníků ropovodů a plynovodů.
Kulové kohouty s horním vstupem jsou navrženy s jednodílným tělem ventilu. Držák a hůl jsou upevněny horním čepem a integrovaným čepem. Integrovaná vysokopevnostní hůl zajišťuje přesné umístění míče. Pomocí jedinečné technologie teleskopického sedla ventilu lze dřík ventilu, těsnící kroužek dříku ventilu, kovové sedlo ventilu a předpínací pružinu vyměnit online.
Specifikace
|
Materiál těla |
Uhlíková ocel, nerezová ocel, legovaná ocel |
|
Jmenovitý průměr |
2"-60" (DN50~DN1500) |
|
Ukončit připojení |
RF, RTJ, BW |
|
Rozsah tlaku |
Třída150-2500 (PN10~PN420) |
|
Pracovní teplota |
-46 stupeň -+200 stupeň |
|
Úkon |
Klíč, šnekový převod, elektrický atd. |
Designové vlastnosti
Kulový kohout je navržen v souladu s ISO14313, API 6D, BS 5351, GB/T 19672;
Jednoduchá struktura, dobré těsnění a nízký točivý moment;
Jednodílné tělo;
Snížený vrtání a plné vrtání s minimálním průtokovým odporem (prakticky nulový);
nouzové vstřikování tmelu;
Samočinné uvolnění tlaku v dutině;
Nízkoemisní plnivo;
Ohnivzdorná, antistatická konstrukce dříku ventilu proti vyfouknutí;
Funkce sedla ventilu DBB, DIB-1, DIB-2;
Volitelný prodloužený kryt ventilu.
Testování
• Testování výroby podle EN 12266-1, API 598, API 6D
• Kryogenní testování (na vyžádání): BS 6364 Marine klasifikace (na vyžádání)
• DNV GL, LR, BV, ABS, KR, RINA
Kusovník materiálu
|
Ne. |
NÁZEV DÍLU |
Uhlíková ocel |
Nízká teplota CS |
Nerezová ocel |
|
10 |
TĚLO |
A216-WC |
A352 LCB |
A351 CF8M |
|
13 |
KAPOTA |
A216-WC |
A352 LCB |
A351 CF8M |
|
15 |
O-KROUŽEK KAPOTY |
FKM |
FKM-GLT |
FKM |
|
16 |
ŠROUB KAPOTY |
A193 B7 |
A320 L7 |
A193 B8M |
|
16A |
MATICE KAPOTY |
A194 2H |
A194 4 |
A194 8M |
|
17 |
TĚSNĚNÍ KAPOTY |
INHIBIOVANÝ FLEXIBILNÍ GRAFIT |
||
|
30 |
MÍČ |
A182 F316 |
||
|
40 |
SEDADLO |
RTFE NEBO NYLON NEBO PEEK |
||
|
41 |
DRŽÁK SEDAČKY |
316 NEREZ |
||
|
41A |
ZÁLOŽNÍ KROUŽEK SEDADLA |
316 NEREZ |
||
|
42 |
SEDADLA PRUŽINA |
INCONEL X750 |
||
|
43 |
O-KROUŽEK |
FKM |
FKM-GLT |
FKM |
|
43A |
O-KROUŽEK |
FKM |
FKM-GLT |
FKM |
|
45 |
DRŽÁK PRUŽINY |
316 NEREZ |
||
|
48A |
POŽÁRNĚ BEZPEČNÉ TĚSNĚNÍ |
INHIBIOVANÝ FLEXIBILNÍ GRAFIT |
||
|
48B |
POŽÁRNĚ BEZPEČNÉ TĚSNĚNÍ |
INHIBIOVANÝ FLEXIBILNÍ GRAFIT |
||
|
50 |
ZASTAVIT |
316 NEREZ |
||
|
51 |
PŘEDNÍ LOŽISKO |
316 NEREZ+PTFE |
||
|
52 |
KMENOVÉ LOŽISKO |
316 NEREZ+PTFE |
||
|
53 |
STEM BUSH |
316 NEREZ+ENP |
||
|
54 |
VNITŘNÍ O-KROUŽEK POUZDRO |
FKM |
FKM-GLT |
FKM |
|
55 |
VNITŘNÍ O-KROUŽEK POUZDRO |
FKM |
FKM-GLT |
FKM |
|
62 |
TLAKOVÉ LOŽISKO |
316 NEREZ+PTFE |
||
|
63 |
LOŽISKO |
316 NEREZ+PTFE |
||
|
70A |
STEM POŽÁRNÍ BEZPEČNÉ TĚSNĚNÍ |
INHIBIOVANÝ FLEXIBILNÍ GRAFIT |
||
|
72 |
KRYT KŘÍŽEK |
A105N |
A350 LF2 |
A182 F316 |
|
73 |
ŠROUB KRYTU PŘEDSTAVCE |
A193 B7 |
A320 L7 |
A193 B8M |
|
74 |
KRYCÍ MATICE DŘEMENU |
A194 2H |
A194 4 |
A194 8M |
|
80 |
T-BAR TRUBKA |
A53 POZINKOVÁNO |
||
|
81 |
KLÍČ |
ANNSI 1025 |
||
|
82 |
ZASTAVOVACÍ DESKA |
316 NEREZ |
||
|
83 |
ZÁSUVKA T-BAR |
A395+ČERNÁ BARVA |
||
|
84 |
T-BAR BOLT |
A193 B8M |
||
|
85 |
STOP BOLT |
A193 B8M |
||
|
87 |
OBSLUHA ŠNEKOVÉ PŘEVODY |
KOMERČNÍ |
||
|
88 |
UPEVŇOVACÍ ŠROUB PŘEVODU |
A193 B7 |
A320 L7 |
A193 B8M |
|
89 |
MONTÁŽNÍ MATICE OZUBENÉ ŘADY |
A194 2H |
A194 4 |
A194 8M |
|
90 |
JMENOVKA |
316 NEREZ |
||
|
92 |
ANTISTATICKÉ ZAŘÍZENÍ |
316 NEREZ |
||
|
92A |
ANTISTATICKÝ PÍST |
316 NEREZ |
||
|
93 |
VYPOUŠTĚCÍ ZÁTKA |
316 NEREZ |
||
|
94 |
ODVZDUŠŇOVACÍ VENTIL |
316 NEREZ |
||
|
95 |
INJEKTOR |
316 NEREZ |
||
|
96 |
INJEKTOR |
316 NEREZ |
||
|
100 |
TĚSNĚNÍ STĚRAČE |
NBR |
||
