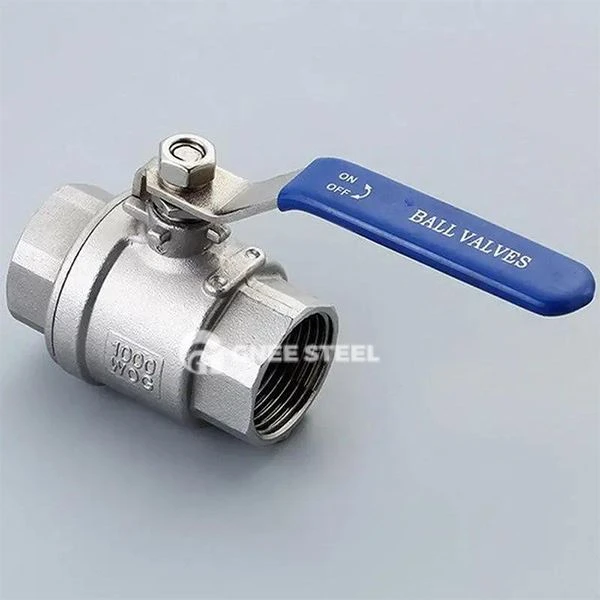

2dílný kulový ventil

Dvoudílný kulový ventil sestává z tělesa ventilu (typ rozdělení) a krytu ventilu, které jsou spojeny šrouby nebo vlákny a jsou vhodné pro střední a nízkotlaké podmínky potrubí malých a středních průměrů (DN 15- DN100).

Specifikace instalace:
Spojení závitem vyžadují syrovou pásku nebo tmel a připojení příruby vyžadují zarovnání otvorů pro šrouby a symetrické utahování;
Před instalací musí být nečistoty potrubí odstraněny, aby se zabránilo poškrábání zrcadla koule (drsnost povrchu RA menší nebo rovná 0. 4 μm).
‌ Body údržby:
Vstřikování maziva EP2 každou čtvrtletí, aby se snížil točivý moment rotace stonku ventilu (doporučený menší nebo rovný 50N · m);
Opotřebení sedadla ventilu přesahuje 0. 5mm nebo je těsnicí plocha poškrábaná a je třeba jej vyměnit.

Návrh a výroba: ASME B16.34
Face to Face: Factory's Standard
Test a inspekce: API 598
Po testu vyprázdněte médium, osušte tělo a zakryjte 2 strany ventilu
Normální tlak: 4. 0 MPA
Test síly: 6. 0 MPA
Test těsnění: 4,4 MPa
Test vzduchového těsnění: 0. 4-0. 7MPA
Použitelná teplota: -29 stupeň --150 stupeň
Použitelné médium: voda, plyn, olej



2dílný kulový ventil



Výhody
‌Economical‌: Jednoduchá struktura, nižší výrobní náklady než třídílný kulový ventil, vhodný pro malé a střední systémy;
‌ Odolnost proti koroziu‌: 316L z nerezové oceli + PTFE těsnění vydrží silné kyselé a alkalické média s pH 0. 5 ~ 14;
‌ Counvenient Maintenance‌: Návrh tělesa rozděleného ventilu podporuje rychlou demontáž a výměnu těsnění bez speciálních nástrojů.

Aplikace
‌Chemický systém‌: Odříznutí a distribuce kyselinového a alkalického média (jako je kyselina dusičná a kyseliny octové);
‌Food a Pharmaceutical‌: kontrola sanitární tekutiny (požadováno rozhraní rychlého instalace);
‌ Ošetření vodou‌: Regulace toku a nouzové omezení potrubí pod DN50;
‌Petroleum a zemní plyn: Nízkotlaký přenosový systém přenosu oleje a plynu (pod třídou 150).
