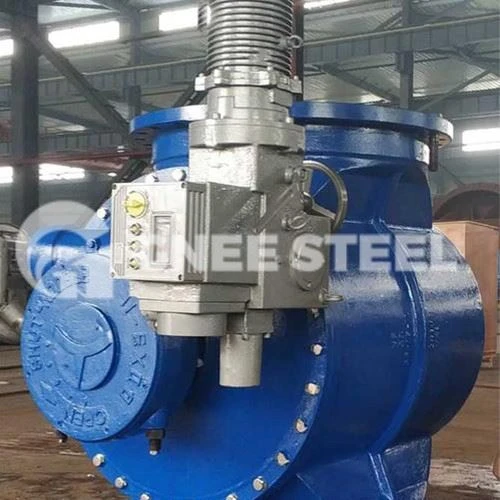

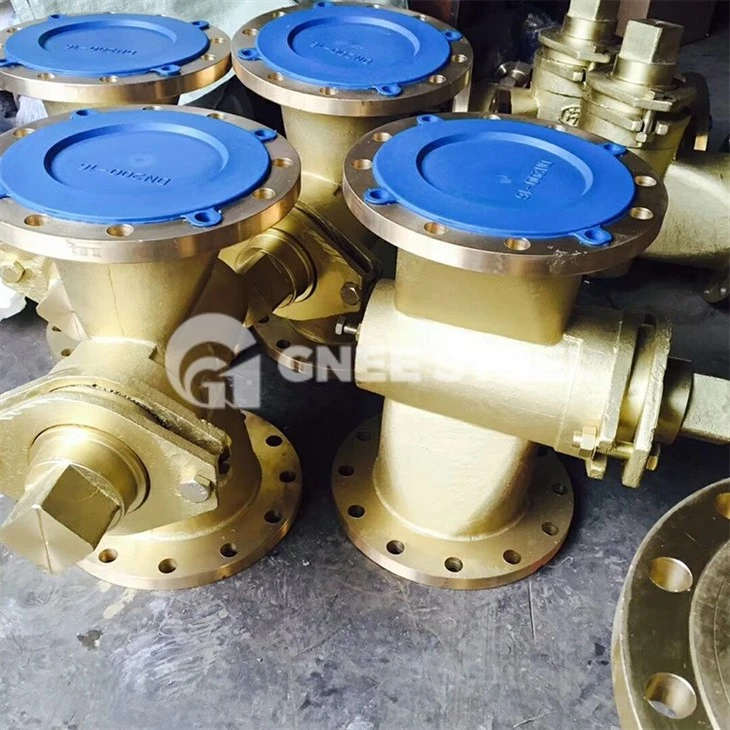

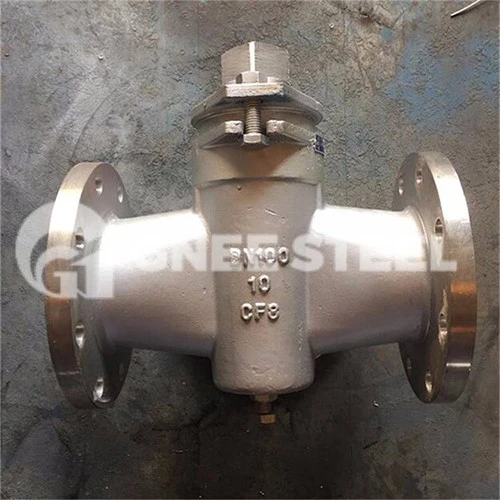

Kuželový ventil DBB je rychlopřepínací přímý ventil. Vzhledem k tomu, že pohyb mezi šroubovými těsnícími plochami má stírací efekt, může při plném otevření zcela zabránit kontaktu s proudícím médiem, lze jej tedy obvykle použít i pro média se suspendovanými částicemi. . Další důležitou vlastností je, že je snadno přizpůsobitelný vícekanálovým strukturám, takže jeden ventil může mít dva, tři nebo dokonce čtyři různé průtokové kanály. To zjednodušuje konstrukci potrubního systému a snižuje počet ventilů a spojovacího příslušenství potřebného v zařízení.
|
Hlavní struktura |
Dvojité blokovací a odvzdušňovací ventily |
| Velikosti | rozsah od 2"~24" |
| Tlak | ANSI 150LB~600LB, PN10~PN100 |
| Úkon | Přímá montáž, ruční kolečko, převodové pohony, pneumatické pohony nebo elektrické pohony |
| Ukončí spojení | RF, RTJ, BW |
| Materiál | Uhlíková ocel, nerezová ocel, duplex |
| Standard | API6D |
| Inspekční standard | API598 řekl: |
Standardní materiály karoserie
• Uhlíková ocel 1.0619, ASTM A216 WCB

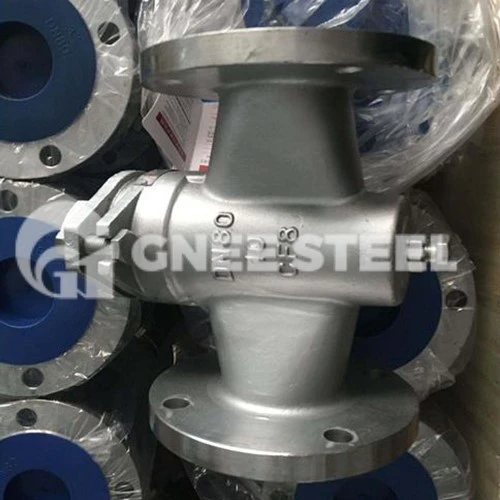

• Nerezová ocel 1.4408, ASTM A351 CF8M
• Nerezová ocel 1.4308, ASTM A351 CF8
• Odlitek z nelegované nerezové oceli (nízká teplota) 1.1138, LCC/LCB/A352
Standardní materiály zástrčky
• Nerezová ocel 1.4408, ASTM A351 CF8M
• Nerezová ocel 1.4308, ASTM A351 CF8
Speciální materiály
• Slitina
• Monel
• Nikl
• Zirkonium
• Titán
• tantal
• další materiály na vyžádání
Zásady výběru kuželkového ventilu DBB
Podle konstrukčních charakteristik a konstrukčních funkcí kuželkového ventilu může být vybrán podle následujících zásad.
① Používá se k distribuci média a změně směru proudění média. Jeho pracovní teplota není vyšší než 300 stupňů, jmenovitý tlak PN je menší nebo roven 1,6 MPa a jmenovitý průměr není větší než 300 mm. Doporučuje se použít vícekanálový kuželkový ventil.
② Pro zařízení a potrubí v mléčných, džusových, pivních a jiných potravinářských podnicích a farmaceutických továrnách se doporučuje používat těsně padnoucí kuželové ventily vyrobené z austenitické nerezové oceli.
③V potrubních větvích, rafinačních a čisticích zařízeních pro těžbu na ropných polích, těžbu na poli zemního plynu a potrubní dopravu, pokud úroveň jmenovitého tlaku není větší než Class300 a jmenovitý průměr není větší než 300 mm, se doporučuje používat olejové těsnění kuželové ventily.
④ V potrubních větvích, rafinačních a čisticích zařízeních pro těžbu ropných polí, těžbu zemního plynu, potrubní dopravu, pokud úroveň jmenovitého tlaku není vyšší než Class7500, jmenovitý průměr není větší než 900 mm a provozní teplota není vyšší než 340 stupně se doporučuje používat kuželové kuželové ventily s těsněním oleje.
⑤ Ve velkém chemickém průmyslu, v potrubích a zařízeních obsahujících korozivní média, kde je vyžadována rychlá rychlost otevírání nebo zavírání, lze pro média na bázi kyseliny dusičné použít kuželové kuželové ventily s těsněním z polytetrafluorethylenu; Pro média na bázi kyseliny octové lze použít nerezovou ocel Crl8Nil 2M02Ti vykládanou PTFE těsnícím kuželovým kuželovým ventilem.
⑥ V potrubích a zařízeních pro plyn, zemní plyn a systémy HVAC, pokud jmenovitý průměr není větší než 200 nm, by měly být použity ucpávkové kuželové ventily.
