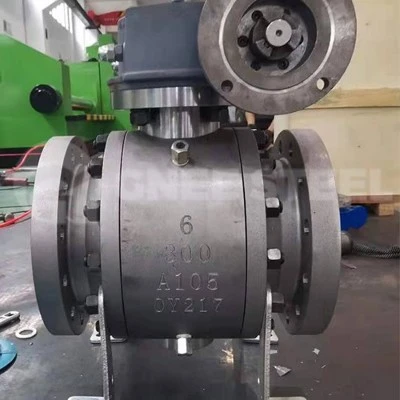

Třídílné připojení kulového ventilu s přírubovým připojením, závitovým připojením, svařováním, svorkovým připojením, připojením objímky a dalšími formami materiálu WCB litá ocel, nerezová ocel 304, nerezová ocel 316 a tak dále. Třídílný kulový ventil díky snadnému rozdělení, ve svařovaných kulových ventilech se běžně používají, v levém a pravém podtěle je svařování dokončeno, může být vhodné vyměnit těsnění sedla ventilu, ve spínači častěji, opotřebení rychlejší podmínky lze upřednostnit použitím třídílného kulového ventilu.
Třídílný kulový ventil může být v souladu s normami ISO5211 s použitím konstrukce kulového ventilu s vysokou platformou. S pneumatickým pohonem nebo elektrickým pohonem pro vytvoření pneumatického třídílného kulového ventilu nebo elektrického třídílného kulového ventilu. Instalace a údržba je pohodlnější.
Velikost průtokového kanálu třídílného kulového ventilu než velikost průtokového kanálu jednodílného kulového ventilu je větší, silná průtoková kapacita.
Výhody třídílného kulového kohoutu.
1, odpor tekutiny je malý, jeho koeficient odporu se rovná stejné délce části potrubí.
2, jednoduchá struktura, malá velikost, nízká hmotnost.
3, těsné a spolehlivé, současné těsnicí plochy materiálů kulových ventilů jsou široce používány v plastech, dobré těsnění, ve vakuovém systému se také široce používá.
4, snadno ovladatelný, rychle otevřít a zavřít, od úplného otevření až po plně uzavřený, pokud se otočí o 90 stupňů, snadno se ovládá na dálku.
5, snadná údržba, struktura kulového ventilu je jednoduchá, těsnicí kroužek je obecně pohyblivý, demontáž a výměna jsou relativně pohodlné.
6, v plně otevřené nebo plně uzavřené, koule a těsnicí povrch sedla ventilu a izolace média, média skrz, nezpůsobí erozi těsnicího povrchu ventilu.
7, lze použít širokou škálu aplikací, průměr od malých do několika milimetrů, velkých až několika metrů, od vysokého vakua po vysoký tlak.
Instalace třídílného kulového ventilu:
1, odstraňte ochranný kryt na obou stranách konce příruby a opláchněte a vyčistěte ventil ve zcela otevřeném stavu.
2, instalace by měla být v souladu s předepsaným signálem (elektrický nebo plynový) pro celý test stroje (aby se zabránilo vibracím v důsledku přepravy, které ovlivňují využití výkonu), kvalifikovaná před instalací na lince (zapojení podle elektrického pohonu schéma zapojení)
3,Před přípravou na připojení k potrubí propláchněte a odstraňte zbytkové nečistoty v potrubí (tyto látky mohou poškodit sedlo ventilu a kouli).
4, Během instalace nepoužívejte ovládací část ventilu jako zvedací bod, aby nedošlo k poškození pohonu a příslušenství.
5, Tento typ ventilu by měl být instalován v horizontálním nebo vertikálním směru potrubí.
6, Potrubí v blízkosti místa instalace nesmí mít nízké zavěšení nebo mít vnější sílu a k odstranění odchylky potrubí lze použít držák potrubí nebo podpěru.
7, Po připojení k potrubí křížově zajistěte spojovací šrouby příruby předepsaným utahovacím momentem.
