The nerezový třícestný kulový ventil-má tělo ventilu vyrobené z nerezové oceli a je vybaveno třemi tekutinovými porty pro připojení vstupního, výstupního a bočního potrubí. Je k dispozici v T-typ, L-typ a Y-typkonfigurace.
Mezi hlavní komponenty patří těleso ventilu, koule, vřeteno, těsnění a pohon.
The těleso ventilu, obvykle vyrobený z nerezové oceli, je hlavní součástí se třemi tekutinovými kanály.
The míč, kritická část, obsahuje vývrt, který řídí tok tekutiny otáčením pro otevření nebo uzavření průchodu.
Specifikace objednávky
Typ:Třícestný kulový ventil.
Materiál těla a míče:Nerezová ocel A351 CF8M.
Sedlo: PTFE.
Velikost: DN100.
Hodnocení: Třída 150 LB.
Ovládání: páka.

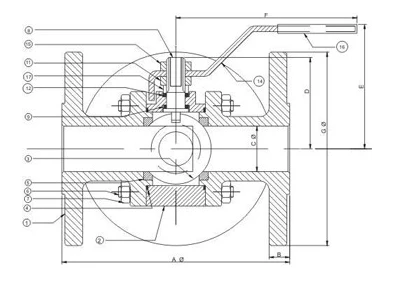

Tabulka rozměrů 3cestného kulového ventilu
|
PARAMETRY/ VELIKOSTI |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
1/2" |
108 |
11.5 |
12.7 |
43 |
64 |
120 |
89 |
70 |
10 |
|
3/4" |
118 |
11.5 |
19 |
47 |
67 |
120 |
98.4 |
76 |
12.7 |
|
1" |
127 |
11.5 |
25.4 |
51 |
70 |
150 |
108 |
80 |
19 |
|
1 1/2" |
165 |
14.5 |
37.5 |
73 |
88 |
175 |
127 |
98 |
30 |
|
2" |
178 |
16 |
50 |
82 |
106 |
225 |
152.4 |
107 |
38 |
|
2 1/2" |
190 |
17.5 |
64 |
100 |
121 |
250 |
178 |
125 |
50 |
|
3" |
203 |
19 |
75.4 |
109 |
130 |
325 |
190.5 |
133 |
57 |
Kontaktujte nás pro datový list 3cestného nerezového kulového ventilu
