EN 12516, DIN 3357 Kulový ventil, Litina, 1/2-12 IN, 150 LB Odeslání do Chile

Kulový kohout DIN 3357 je německý standardní kulový kohout s přírubou.

DIN 3357‌Kulový ventil s přírubouje ventil poháněný šnekovým převodovým mechanismem, který otáčením kuličky dosahuje otevírání, zavírání a řízení směru proudění média v potrubí. Jeho jmenovitý tlak se pohybuje od PN1,0 do 32,0 MPa, s rozsahem jmenovité světlosti DN6 až 900 a je vhodný pro teplotní intervaly od -196 stupňů do 540 stupňů.

‌Pracovní princip:‌
Uzavírací člen (koule) přírubového kulového ventilu je poháněn dříkem ventilu a otáčí se kolem osy dříku ventilu. Když dřík ventilu tlačí na jádro ventilu (kouli), jádro ventilu se pohybuje podél sedla ventilu. Když jádro ventilu dosáhne určité polohy, řídí tok média, čímž je dosaženo účelu řízení toku. V praktických aplikacích je úhel natočení přírubového kulového ventilu typicky 90 stupňů. Když dřík ventilu pohání kouli tak, aby se otočila o 90 stupňů, průchod koule se vyrovná s průchodem sedla ventilu nebo se od něj odpojí, čímž se dosáhne akce otevření nebo zavření.

Specifikace objednávky

Velikost: 1/2 palce - 12 palce, DN15-DN300
Materiál: Litina
Tvar připojení: Přírubový
Konstrukce a výroba: EN 12516, DIN 3357
Tlak: Třída 150 LB, PN16
Montážní podložka: ISO 5211
Wrok Teplota: -20 stupňů - 150 stupňů

Příruby:EN1092-2 PN16

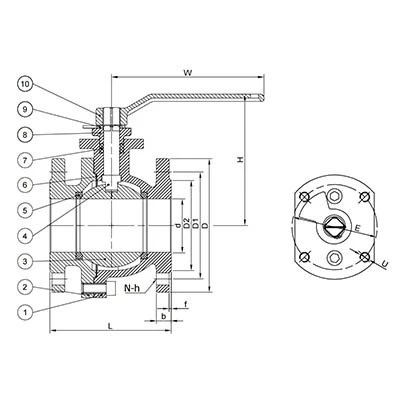

technický list

Kontaktujte nás pro další technický list
