Výkonový parametr
| pracovní tlak (Mpa) | {{0}}.6~10.0 (PN6-}PN100) | |||
| ráže (mm) | DN50-DN4000 | |||
| Použitelná teplota (stupně) | Menší nebo rovno 400 stupňů | |||
| Použitelné médium | Voda, olej, plyn, kyselina octová, kyselina dusičná a další média | |||
| Materiál | těleso ventilu | WCB CF8 CF8 Cr Mo ocel nízkoteplotní ocel slitina niklu | ||
| Disk | WCB CF8 CF8 Cr Mo ocel nízkoteplotní ocel slitina niklu | |||
| Zastavit | 2Cr13 f304 F316 chrom molybdenová ocel nízkoteplotní ocel slitina niklu | |||
| Těsnící plocha | SS + flexibilní grafitová nerezová ocel stelitová slitina wolframová slitina niklu a karbidu | |||
| plnivo | Flexibilní grafitový PTFE | |||

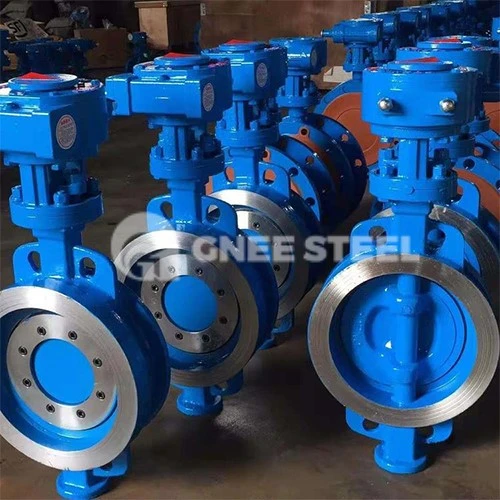

Materiál dílů škrticí klapky s elektrickou přírubou s tvrdým těsněním
|
Název dílu |
Materiálová věda |
|
těleso ventilu |
WCB, legovaná ocel, nerezová ocel, QT450-10 |
|
Disk |
WCB, legovaná ocel, nerezová ocel, QT450-10 |
|
Hřídel ventilu |
Nerezová a legovaná ocel 2Cr13 |
|
Pečetní prsten |
Kroužek z nerezové oceli |
|
plnivo |
Flexibilní grafit |
excentrická konstrukce těsnění motýlkový ventil
