Shrnutí specifikací velikosti ventilu kachního kontroly
Velikost kontrolního ventilu kachny se významně liší v závislosti na formuláři připojení a rozsahu průměru. Základní specifikace jsou následující:

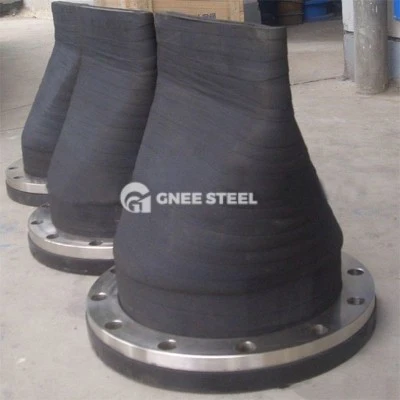

1. ventil Duckbill s přírubou
Standardní velikost příruby
DN800 a níže: Velikost příruby odkazuje na národní standardní úroveň tlaku 10 kg (standard GB), což odpovídá vzdálenosti středového otvoru šroubu a vnější průměr příruby;
DN800 a vyšší (včetně DN800): Velikost příruby je upravena na národní standardní úroveň tlaku 6 kg a odpovídajícím způsobem se sníží vzdálenost otvoru šroubů a vnější průměr příruby.
Nestandardní adaptace příruby
Někteří výrobci (jako je Jiangsu Blue Valve a Nanjing Shuimei) používají svůj vlastní systém velikosti, který může být kompatibilní s americkým standardem (jako je ANSI) nebo evropským standardem (například EN) parametry příruby.
2. ventil kachního ventilu typu upínače
Ogenerální rozsah velikosti
Nominální průměr pokrývá DN20 na DN3200, což podporuje přizpůsobenou produkci;
Mezi běžné specifikace spotů patří DN25\/32\/40\/40\/50\/65, vhodné pro odtok vzduchového filtru a další scénáře.
Adaptační požadavky
Upevňovací materiál může být uhlíková ocel nebo nerezová ocel a vnitřní průměr kaučuku ventilu musí přísně odpovídat vnějšímu průměru potrubí.
3. Podrobnosti o těle a instalaci ventilu
„Specifikace tělesného těla
DN450 a vyšší (typ pouzdra XL-T): Používá se tělo gumového ventilu semi-Arc, které je třeba instalovat s pouzdrem z oceli\/z nerezové oceli;
Standardní tělesa přímého\/ohnutého ventilu: gumový materiál poskytuje flexibilní těsnění a velikost musí být přizpůsobena podle charakteristik průtoku média.
Instalační směr
Při svislé instalaci musí být šipka směru toku označena, aby se zajistilo, že směr uzavření těla ventilu je v souladu s gravitací.
