Thešnekové kolo wafer butterfly valveje škrticí klapka, která kombinuje šnekový převodový mechanismus se strukturou připojení wafer{0}}typu. Dosahuje rotační otevírání a zavírání ventilové desky prostřednictvím šnekového převodu. Vyznačuje se snadným ovládáním, kompaktní konstrukcí a pohodlnou instalací a je široce používán v nízkotlakých{3}}potrubních systémech v průmyslových odvětvích, jako je úprava vody, HVAC, chemický a potravinářský průmysl.
GNEE Group se specializuje na výrobu ventilů.Pro získání výkresů nás prosím kontaktujte.
Specifikace klapkového ventilu šnekového převodu
Velikost: 2"~32" (DN50~DN800 mm)
Ovládání: šnekový převod (vyměnitelná ruční páka, pneumatický pohon, elektrický pohon)
Připojovací konec: Typ wafer
Norma připojení: DIN PN6/10/16/25,ANSI 150LB,JIS 5K/10K,stůl D,stůl E
Pracovní tlak: PN10/PN16
Materiál těla: tvárná litina,litina,WB,SS 304/SS 316,duplexní ocel
Materiál kotouče: Tvárná litina, Nerezová ocel, Duplexní ocel, Hliníkový bronz
Materiál sedadla: EPDM,NBR,PTFE,FKM (nabízí pružné vyměnitelné sedadlo)
Šnekový šnekový klapkový ventil Konstrukční vlastnosti
Přenosový mechanismus
Je použita kombinace šnekového převodu. Otáčení šneku pohání sektorové ozubené kolo šnekového soukolí, které zase pohání dřík ventilu tak, aby se otáčel o 90 stupňů (u některých modelů o 360 stupňů), čímž se otvírá a zavírá klapka. Šnekové soukolí má účinek snížení rychlosti a zesílení síly, což usnadňuje ovládání a poskytuje samosvornou-funkci, aby se zabránilo nesprávnému ovládání.
Některé modely používají dvou{0}}stupňový šnekový převodový systém s výstupním točivým momentem až 4900 N·m. Provozní moment je snížen na 1/3 původního systému a doba otevírání a zavírání je zkrácena o 50 %.
Těsnicí struktura
Měkké těsnění: Těsnicí kroužek je vyroben z materiálů, jako je nitrilkaučuk, EPDM pryž nebo fluorokaučuk, zapuštěný do těla ventilu nebo připevněný k obvodu klapky. Je vhodný pro normální teploty a nízké tlaky, se zvláště vynikajícím těsnicím výkonem.
Tvrdé těsnění: Těsnicí kroužek je pružná grafitová a kompozitní konstrukce z nerezové oceli nebo používá kovové těsnění (jako je nerezová ocel). Je vhodný pro vysokoteplotní a vysokotlaké podmínky s maximální teplotní odolností až 400 stupňů.
Excentrický design: Dvojitá excentrická struktura dosahuje těsnící funkce „těsnější, když se zavírá“, eliminuje tření mezi sedlem ventilu a těsnícím kroužkem během zdvihu o 90 stupňů; jediná excentrická struktura způsobuje, že sedlo ventilu a těsnicí kroužek se rychle odpojí poté, co se klapka otočí přibližně o 20 stupňů, čímž se sníží tření.
Tělo ventilu a typ připojení
Materiál těla ventilu: Zahrnuje litinu, tvárnou litinu, uhlíkovou ocel, nerezovou ocel atd., přizpůsobitelné různým korozivním médiím.
Příchytné{0}}připojení: Ventil se připojuje mezi dvě příruby potrubí pomocí dvojitých-šroubů, což šetří místo a usnadňuje instalaci a demontáž, zvláště vhodné pro potrubní systémy s omezeným prostorem.
Šnekový šnekový klapkový ventil Výkonové výhody
Snadné ovládání
Rychlé otevírání a zavírání: Úplné otevření nebo zavření lze dokončit otočením klapky o 90 stupňů, což má za následek krátkou dobu provozu.
Konstrukce-úspora práce: Mechanismus pohonu se šnekem snižuje provozní točivý moment, usnadňuje ruční ovládání a podporuje elektrické a pneumatické pohony pro dálkové ovládání.
Spolehlivost těsnění
Měkké těsnění: Vynikající těsnící výkon za normální teploty a nízkého tlaku, s mírou úniku v souladu s normou GB/T13927-92.
Tvrdé těsnění: Udržuje dobrý těsnící výkon i za podmínek vysoké teploty a vysokého tlaku, vhodné pro média, jako je pára a olej/plyn.
Vlastnosti řízení kapalin
Nízký odpor průtoku: Tloušťka klapky je jediným odporem vůči průtoku média, což má za následek nízkou tlakovou ztrátu a vynikající vlastnosti řízení průtoku ve srovnání s šoupátky.
Přesnost nastavení: Regulace průtoku je dosaženo změnou úhlu klapky, což je vhodné pro scénáře, kde není vyžadována vysoká přesnost nastavení (jako jsou systémy chladicí vody).
Kompaktní struktura
Malá velikost a nízká hmotnost: Méně dílů, menší půdorys, snadná instalace v prostředí s úzkými trubkami.
Dvoucestné{0}}těsnění: Některé modely jsou vybaveny-dvoucestným těsněním, instalace není omezena směrem toku média.
Šnekový šnekový klapkový ventil Aplikace
Městské a stavební aplikace
Řízení toku a směru vody v městských vodovodních a drenážních potrubích, jako je instalace šnekových klapkových klapek na vstupu a výstupu vodních čerpadel pro regulaci průtoku čerpadla a zabránění zpětnému toku.
Řízení dodávky požární vody nebo regulace průtoku chladicí vody a chlazené vody v systémech požární ochrany budov a klimatizačních systémech.
Průmyslové aplikace
Petrochemie: Řízení cirkulace vysokoteplotních katalyzátorů v jednotkách katalytického krakování nebo vysokotlakého toku vodíku v hydrorafinačních reaktorech, které vyžadují spolehlivý těsnicí výkon.
Energetika: Odolávání vysokým teplotám a tlakům (např. 600 stupňů, 18MPa) v hlavních parovodech a potrubích pro ohřev páry kotlů tepelných elektráren nebo zabránění úniku radioaktivního materiálu v chladicích systémech jaderných elektráren.
Hutní průmysl: Řízení přepravy vysokotlakého-plynu ve vysokopecních plynovodech, odolných proti erozi prachem-zatíženým médiem; regulace průtoku kyslíku v systémech konvertorových kyslíkových přívodních trubek s těsnicími kroužky odolnými vůči korozi kyslíku.
Papírenský, chemický a potravinářský průmysl: Řízení průtoku a směru potrubí pro přepravu médií, adaptabilní na slabě korozivní kapaliny.
Jiné aplikace
Řízení toku médií v systémech odsolování mořské vody a odsolovacích jednotkách; regulace otevírání a zavírání ventilů v systémech lodní balastní vody.

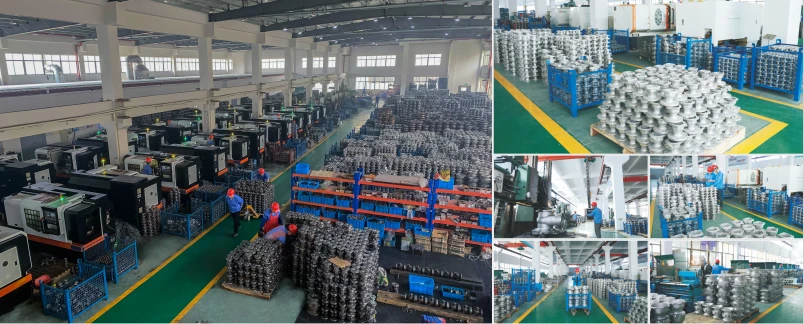

Továrna na klapku šnekového převodu
GNEE Group vlastní stovky zařízení na výrobu a testování ventilů a poskytuje přizpůsobené služby ventilů-pošlete nám své kresbya my vám je-vyrobíme na míru.
