Thešnekové kolo příruba motýlkový ventilmá šnekový převod a konstrukci přírubového spojení. Otevírání a zavírání je zajištěno pomocí otočného kotouče-ve tvaru motýlkové desky s úhlem otevření a zavření 0 stupňů -90 stupňů. Aerodynamická struktura klapky snižuje odpor kapaliny a dřík ventilu prochází tepelným zpracováním průchozí-tyče, aby se zlepšila odolnost proti opotřebení. Těsnicí plocha je vyrobena z pryže nebo plastu, aby vyhovovala požadavkům na nízkotlaké těsnění.
Vyznačuje se malými rozměry, nízkou hmotností a snadnou obsluhou a je kompatibilní s různými způsoby připojení, jako jsou příruby a wafery. Je vhodný pro potrubí velkého-průměru a snižuje zbytky média, takže je zvláště vhodný pro kontrolu kapalin podobných kalu-. Typy těsnění jsou dostupné ve dvou kategoriích: elastické (nitrilkaučuk) a kovové (nerezový kompozitní flexibilní grafit). Vertikální desková struktura má za následek menší tlakovou ztrátu při plném otevření, což je výhodné pro regulaci průtoku.
GNEE Group se specializuje na výrobu ventilů. Pro získání výkresů nás prosím kontaktujte.
Struktura a princip činnosti příruby šnekového ventilu
Konstrukční složení:
Měkké těsnění: Nitrilbutadienový kaučuk (NBR, -40 stupňů -90 stupňů), ethylenpropylendienový monomer (EPDM, -40 stupňů -120 stupňů) nebo polytetrafluorethylen (PTFE, -20 stupňů -200 stupňů). Vynikající těsnicí výkon, ale omezená teplotní odolnost.
Metal Hard Seal: Nerezová ocel, slitiny na bázi kobaltu-a další kovové materiály. Vysoká teplotní odolnost (až 815 stupňů), odolnost proti opotřebení a dlouhá životnost, ale mírně horší těsnicí výkon ve srovnání s měkkými těsněními.
Trojitá excentrická struktura: Snižuje tření prostřednictvím vačkového efektu a dosahuje nulového-těsnění. Odolné vůči vysokému tlaku a vysoké teplotě (méně než nebo rovno 600 stupňům).
Opotřebené ozubené kolo: Sektorová konstrukce ozubeného kola, přímo spojená s dříkem ventilu, přenášející krouticí moment.
Šnek: Šnekový hnací hřídel, pohání šnekové kolo otáčením, zesiluje točivý moment (převodový poměr 15:1-60:1), což výrazně snižuje provozní točivý moment.
Ložiska a těsnění: Podepření dříku ventilu a hřídele šnekového převodu, snížení tření; O-kroužky nebo těsnění ucpávky se používají k zabránění úniku média.
Těleso ventilu: Konstrukce válcového kanálu s přírubami na obou koncích připojenými k potrubí. Mezi materiály patří šedá litina, tvárná litina a nerezová ocel, přizpůsobitelné různým provozním podmínkám.
Motýlí talíř: Otevírací a uzavírací prvek ve tvaru disku-, otočný o 0 stupňů -90 stupňů kolem osy dříku ventilu pro dosažení regulace průtoku a uzavření. Zjednodušený design snižuje odpor tekutin a výrazně zlepšuje energetickou účinnost.
Mechanismus pohonu šnekového převodu:
Struktura těsnění:
Pracovní princip:
Otáčením ručního kola se otáčí šnekové kolo, pohání sektorové kolo šnekového kola, které zase pohání dřík ventilu tak, aby se otáčel o 90 stupňů, čímž se otevírá a zavírá klapka.
Mechanismus pohonu šnekovým převodem zesiluje točivý moment ručního kola 5-60krát, čímž výrazně snižuje krouticí moment pro otevírání a zavírání, zvláště vhodný pro ventily s velkým-průměrem (DN200 a více) nebo vysokotlaké ventily.
Konstrukce úhlu šroubovice šnekového soukolí umožňuje ventilu, aby se sám -zablokoval v jakékoli poloze, čímž zabraňuje tlaku média tlačit ventilovou desku k automatickému otevírání a zavírání.
Technické výhody a výkonnostní charakteristiky přírubového šnekového ventilu
Úsilí-Uložení operace:
Mechanismus pohonu šnekovým převodem zesiluje točivý moment ručního kola a snižuje provozní točivý moment. Například dobu otevírání a zavírání ventilu DN800 lze zkrátit z 30 minut na 15 minut.
Vhodné pro scénáře s vysokou frekvencí spínání a vysokým vnitřním tlakem, jako jsou protipožární systémy a petrochemická potrubí.
Výkon těsnění:
Měkké těsnění: nulový únik, vhodné pro aplikace s vysokými požadavky na těsnění, jako je plyn a pitná voda.
Kovové tvrdé těsnění: Odolné vůči vysoké teplotě a tlaku, vhodné pro drsné podmínky, jako je pára a kaše.
Trojitá excentrická struktura: Dosahuje nulového-těsnění netěsností, je odolná vůči vysokému tlaku a vysoké teplotě.
Nízký průtokový odpor:
Tloušťka motýlkové desky má za následek nízký průtokový odpor s koeficientem průtokového odporu menším nebo rovným 0,3, což snižuje spotřebu energie systému.
Flexibilní instalace:
Konstrukce přírubového připojení je kompaktní a lehká (ventil DN300 váží pouze asi 80 kg, přírubové -ventily asi 120 kg), což usnadňuje přepravu a instalaci.
Snadná údržba:
Jednoduchá konstrukce, málo dílů, snadná demontáž a údržba, těsnění lze vyměnit online, což snižuje náklady na údržbu.
Design s dlouhou životností:
Systém mazání ložisek a antikorozní{0} povlak prodlužují životnost na více než 20 let.
Aplikace škrticích ventilů s přírubou šnekového převodu
Hutní průmysl:
Regulace a odpojení médií, jako je vysokopecní plyn a konvertorový plyn; odolnost proti vysoké teplotě (méně než nebo rovna 425 stupňům) a odolnost proti opotřebení.
Energetika:
Řízení průtoku v systémech, jako je napájecí voda kotlů a parní potrubí; odolnost proti vysokému tlaku (méně než nebo rovno 42,0 MPa) a odolnost proti vysokým teplotám.
Petrochemický průmysl:
Přeprava médií v jednotkách, jako je katalytické krakování a hydrokrakování; odolnost proti korozi (např. média obsahující-síru) a odolnost proti erozi.
Systémy zásobování vodou a odvodňování:
Regulace průtoku v systémech, jako je zásobování městskou vodou a čištění odpadních vod; měkká-struktura těsnění dosahuje nulového úniku.
Městská výstavba:
Odpojení a regulace systémů, jako jsou plynovody a topná potrubí; přizpůsobitelné požadavkům na velký průměr (DN50-DN2000).
Továrna na přírubový motýlový ventil šnekového převodu

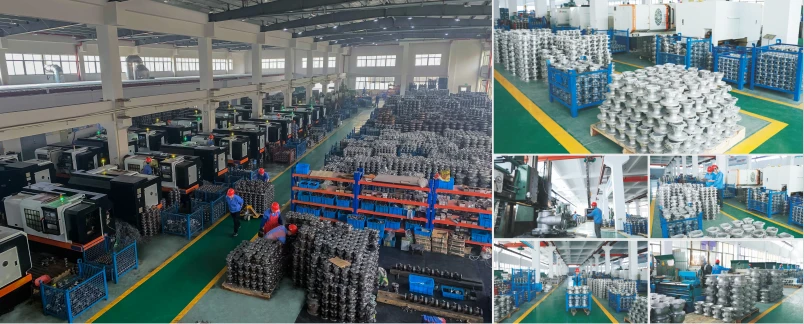

GNEE Group vlastní stovky zařízení na výrobu a testování ventilů a poskytuje přizpůsobené služby ventilů-pošlete nám své kresbya my vám je-vyrobíme na míru.
