Kulový ventil šnekového převodu je typ ventilu, který řídí tok média otáčením koule přes mechanismus pohonu turbíny.
Jeho jádrová struktura se skládá z těla ventilu, koule, vřetena, těsnění a vnější skříně turbíny. Průchozí-otvor se nachází ve středu míče; když je průchozí-otvor zarovnán se směrem potrubí, může médium hladce procházet. Když se koule otočí o 90 stupňů pod pohonem turbínového mechanismu, průchozí-otvor se stane kolmým k potrubí, čímž se přeruší proudění tekutiny.
Mechanismus pohonu turbíny využívá principu šnekového soukolí k převodu rotačního pohybu ručního kola na pohon vřetene ventilu. Tento design se vyznačuje-úsporným provozem a silnými-samouzamykacími vlastnostmi, díky čemuž je zvláště vhodný pro aplikace s kulovými ventily s velkým-průměrem nebo s vysokým-točivým momentem.
Ve srovnání s běžnými ručními kulovými kohouty je provoz turbíny vhodnější pro aplikace s vyššími montážními polohami nebo častým otevíráním a zavíráním, což výrazně snižuje intenzitu ručního ovládání.
Kulové ventily se šnekovým převodem se široce používají v průmyslových odvětvích, jako je ropa, chemický průmysl, zemní plyn, úprava vody a výroba energie, a hrají klíčovou roli v systémech vyžadujících dálkové nebo polo{0}}automatické ovládání, které však dosud nejsou připojeny k elektrickým nebo pneumatickým pohonům.
Z hlediska materiálů jsou tělesa ventilů většinou vyrobena z ocelolitiny, nerezové oceli nebo legované oceli, aby se přizpůsobila různým úrovním tlaku a prostředí s korozivními médii. Těsnicí struktura obvykle používá měkká těsnění (jako je PTFE) nebo kovová těsnění k zajištění dobrého těsnícího výkonu a zabránění úniku při uzavření.
V praktických aplikacích provoz kulových ventilů se šnekovým převodem vyžaduje plynulé otáčení, aby se zabránilo nárazovým zatížením poškozujícím součásti převodovky. Pravidelná kontrola mazání skříně turbíny, celistvosti těsnění dříku ventilu a povrchové úpravy koule jsou klíčová opatření údržby, která zajistí dlouhodobý- spolehlivý provoz.
výhody:
1. Nízký odpor tekutin; jeho součinitel odporu se rovná koeficientu potrubního úseku stejné délky.
2. Jednoduchá struktura, malá velikost a nízká hmotnost.
3. Těsné a spolehlivé; v současné době kulové ventily široce používají plast jako těsnicí materiál, který poskytuje vynikající těsnicí výkon, a jsou také široce používány ve vakuových systémech.
4. Pohodlná obsluha; rychlé otevírání a zavírání; stačí pouze otočení o 90 stupňů pro přechod z plně otevřeného do plně zavřeného, což usnadňuje dálkové ovládání.
5. Snadná údržba; Kulový ventil má jednoduchou konstrukci a těsnicí kroužky jsou obecně pohyblivé, což usnadňuje demontáž a výměnu.
6. Při úplném otevření nebo úplném uzavření jsou těsnicí plochy koule a sedla ventilu izolovány od média, což zabraňuje erozi těsnicích ploch ventilu během průtoku média.
7. Široká škála aplikací; vhodné pro průměry od několika milimetrů do několika metrů a použitelné od vysokého vakua po vysoký tlak. Když se koule otočí o 90 stupňů, celý vstupní a výstupní povrch by měl být kulový, čímž by se přerušil průtok.

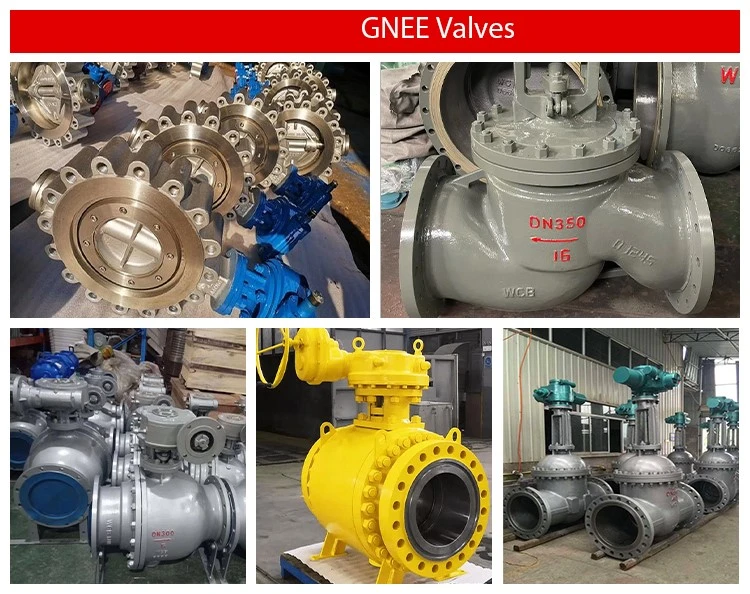

továrna na kulový ventil šnekového převodu
