A čepový kulový ventilje typ ventilu, který využívá rotující kouli jako hlavní ovládací prvek. Průtok média je řízen kontaktem nebo oddělením koule a sedla ventilu. "Čep" ve svém názvu odkazuje na nosnou konstrukci hřídele umístěnou na obou stranách koule. Tato konstrukce mu poskytuje jedinečné výhody při vysokém-tlaku, velkém-průměru a složitých provozních podmínkách, což z něj dělá klíčovou součást zařízení v oblasti řízení průmyslových kapalin.Skupina GNEEposkytuje na míru{0}}navržené čepové kulové ventily;zašlete nám prosím své výkresy ke konzultaci.

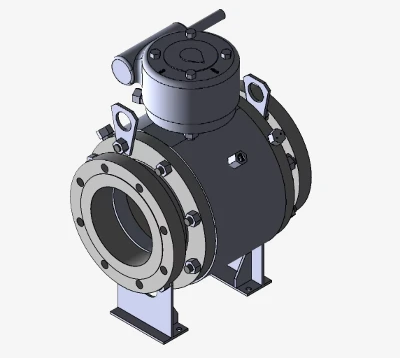

Přizpůsobené výkresy kulového ventilu pro zákazníka v SAE
otočný kulový ventil Design a Core Components
Konstrukční návrh dovážených kulových kohoutů-typu kulových kohoutů se točí kolem „stability“ a „těsnění“. Mezi jeho hlavní součásti patří koule, čep, sedlo ventilu, dřík ventilu a tělo ventilu:
- Kulička: Povrch koule je obroben s kruhovým průchozím-otvorem, jehož průměr odpovídá vnitřnímu průměru trubky, což zajišťuje minimální odpor kapaliny při úplném otevření. Kulička je obvykle vyrobena z nerezové oceli, uhlíkové oceli nebo slitiny odolné proti korozi-, aby vyhovovala různým požadavkům na média.
- Truncuse: Symetricky umístěné nosné hřídele (čepy) na obou stranách koule jsou spojeny s tělesem ventilu pomocí ložisek a tvoří pevnou strukturu. Čep nejenom omezuje axiální posunutí koule, ale také snižuje provozní krouticí moment díky pevné podpěře, což umožňuje snadné otevírání a zavírání ventilu i při vysokém tlaku.
- Sedlo ventilu: Sedlo ventilu využívá pružinu-zatíženou konstrukci, která automaticky kompenzuje opotřebení a udržuje těsnicí tlak. Některé špičkové- modely mají mazací otvory kolem sedla ventilu, což umožňuje vstřikování maziva ke snížení tření během zavírání a prodloužení životnosti.
- Vřeteno ventilu: Vřeteno ventilu je připojeno k čepu pomocí klíče, který přenáší točivý moment z pohonné jednotky (manuální, pneumatické nebo elektrické). Těsnění dříku ventilu využívá konstrukci ucpávky s pružinou-zatíženou konstrukcí, která účinně zabraňuje úniku média.
- Tělo ventilu: Těleso ventilu je obvykle jedno{0}}dílná litá nebo kovaná konstrukce s materiálem odpovídajícím kouli, aby byla zajištěna odolnost vůči tlaku. Konstrukce vnitřního průtokového kanálu je optimalizována tak, aby se snížila turbulence tekutiny a snížil se pokles tlaku.
Výkonové výhody
Adaptabilita na vysoký tlak
Ternární kulové ventily vydrží třídu 1500 (25 MPa) a ještě vyšší tlakové jmenovité hodnoty, vhodné pro scénáře vysokého tlaku-, jako jsou závody na těžbu ropy a plynu a rafinace. Tělo ventilu je kované a konstrukce tloušťky stěny odpovídá normám ASME B16.34, což zajišťuje strukturální pevnost.
Široký teplotní rozsah
Materiály tělesa ventilu lze vybrat z uhlíkové oceli (WCB), kryogenní oceli (LCC) nebo vysokoteplotní slitiny (Inconel), které se přizpůsobí extrémním teplotám od -196 stupňů do 600 stupňů. Například v terminálech pro příjem LNG mohou kryogenní kulové ventily na vstupu pracovat stabilně při -162 stupních.
Odolnost proti opotřebení a dlouhá životnost
Povrch koule je potažen tvrdou slitinou (jako je Stellite 6), dosahující tvrdosti HRC 60 nebo vyšší, která účinně odolává erozi média. V médiích obsahujících pevné částice (jako je uhelný kal a minerální kal) může být jeho životnost 3-5krát delší než u plovoucích kulových ventilů.
Rychlé otevírání a zavírání s nízkým únikem
Otevírání a zavírání lze dokončit otočením o 90 stupňů a doba odezvy je kratší než 5 sekund. Splňuje testy požární odolnosti API 607 nebo API 6FA a udržuje těsnění i při požáru s mírou úniku menší než 10 ppm.
Aplikace
Ropný a plynárenský průmysl
Používá se pro vysoko{0}}vypínání- a regulaci průtoku v zařízeních ústí vrtů, ropovodech a rafinačních jednotkách. Například při hlubinném-vývoji ropy a zemního plynu mohou dovážené kulové ventily vydržet vysoký tlak a korozivní média na mořském dně.
Chemický průmysl
Vhodné pro dopravu vysoce korozivních médií (jako je kyselina sírová a chlor-alkálie). Materiály tělesa ventilu lze vybrat z Hastelloy (C-276) nebo slitiny titanu a sedlo ventilu používá kompozitní těsnění PTFE+grafit.
Energie a teplo
V superkritických tepelných energetických jednotkách se k izolaci parovodů používají dovážené kulové kohouty s teplotní odolností do 600 stupňů a tlakem do třídy 2500.
Úprava vody
Používá se při odsolování mořské vody, čištění odpadních vod a dalších aplikacích. Tělo ventilu je vyrobeno z duplexní nerezové oceli (2205), která nabízí vynikající odolnost proti korozi chloridovými ionty.
GNEEčepové kulové ventilyjsou vhodné pro různá potrubí a vysoké teploty.Kontaktujte nás pro zakázkové čepové kulové ventily.
