Jaký je standardní test na kryogenní chlopně?
Standardní test kryogenní chlopně se zaměřuje hlavně na výkon materiálu, těsnění, odolnost proti tlaku a stabilitu nízké teploty, hlavním základem je MSS SP -134 a další specifikace je specifický testovací obsah následující:
1. Základní testovací položky
Test vzduchotěsnosti:
Test těsnění sedadla se provádí v prostředí nízké teploty (např. -196 stupeň) a jako médium je nutný heliový plyn, který uplatňuje větší nebo roven 1,1násobku nominálního tlaku, aby se zajistilo žádný únik.
Ventily musí být předem chlazeny na cílovou teplotu v kapalném dusíku, aby se ověřila přesnost utěsňovacího povrchu (např. Chyba zaokrouhlování menší nebo rovné 0. 01mm).
Test dopadu na nízkou teplotu materiálu:
Charpy V-notch dopadového testu na těleso ventilu, sedadlo ventilu a na další klíčové komponenty, které vyžadují, aby dopad pracoval větší nebo roven 27J, aby se zajistilo, že materiál není křehký zlomenina při nízkých teplotách.
Test síly tlakové síly:
Test pevnosti skořepiny při teplotě místnosti, tlak větší nebo rovný 1,5násobku nominálního tlaku po dobu 1 minuty bez deformace nebo úniku.
Test na cyklování teploty:
Simulujte extrémní pracovní podmínky prostřednictvím rychlého chlazení a opětovného zahřívání kapalného dusíku, abyste ověřili stabilitu struktury chlopně a odolnosti těsnění.
2. Standardní základ a rozsah aplikace
MSS SP -134:
MSS SP -134: Definujte definici nízkoteplotních ventilů (použitelná teplota -100 stupeň ~ -195 stupeň), standardizujte konstrukci prodloužení tělesa / bonnetu, těsnicí struktury a testovací médium (např. Kapalný dusík, helium).
Mil-std -810 f:
MIL-STD -810 f je americký vojenský standard pro testování kryogenních chlopních environmentů ve vojenském poli, včetně teplotního šoku, vibrací a dalších složených podmínek.
Astm d 7437-07:
Test výkonu s nízkou teplotou pro nekovové těsnicí materiály (např. PTFE, flexibilní grafit) pro vyhodnocení jejich odolnosti vůči smršťování a opotřebení.
3. Zkušební postup a podmínky
Testovací médium:
Kapalný dusík (-196 stupeň) nebo kapalný argon (-186 stupeň) se používá k simulaci extrémního prostředí s nízkým teplotou.
Strukturální požadavky:

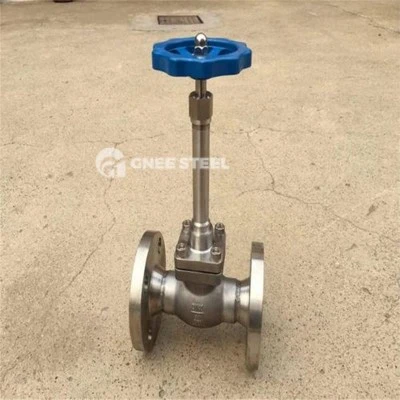

Kryt ventilu by měl být navržen jako struktura s dlouhým krkem, aby se zajistilo, že teplota ve spodní části vycpajícího krabice je větší nebo rovná stupni 0, aby se zabránilo zmrazení těsnění.
Mezi sedadlem ventilu a kuličkou/bránou by mělo být přijato kov+kovové kompozitní těsnění, aby se zvýšila spolehlivost těsnění nízké teploty.
Ověření operace:
Otestujte otevírací a uzavírací točivý moment ventilu za pracovní podmínky s nízkou teplotou, což vyžaduje flexibilní provoz a bez zaseknutí.
4. Kritéria zvláštních požadavků a úsudku
Výběr materiálu:
Tělo ventilu se běžně používá LCB, LC3 a další nízkoteplotní uhlíkovou ocel, výběr kuličky 304/316 z nerezové oceli, modifikovanou PTFE nebo grafitovou těsnicí povrch, aby se zvýšila nízkoteplotní výkon.
Zpráva o zkoušce:
Potřebujete zaznamenat čas před chlazením, uniformitu teploty, únik a další klíčová data a na základě MSS SP -134, abyste určili soulad.
Shrnutí: Standardní test kryogenní chlopně v USA je založen na MSS SP -134 jako jádru, pokrývající houževnatost materiálu, těsnění helia, pevnost v tlaku a ověření cyklování teploty, které je vhodné pro LNG, chemické a jiné tvrdé pracovní podmínky.
