- Základní standardy API

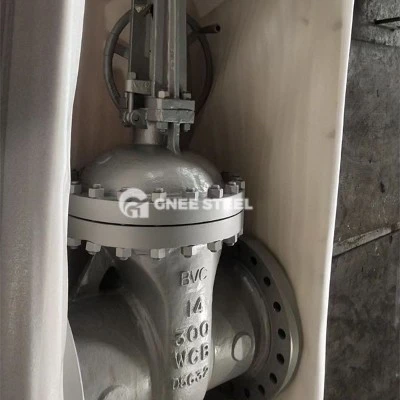

API 600
Použitelné předměty: Ocelový brána ventil s šroubovaným kapotou pro průmysl ropného a plynárenství (litý ocel nebo kovaný ocelový materiál).
Technické požadavky:
Materiál těla ventilu by měl být v souladu s ASTM A216 WCB/WCC a dalšími standardy;
Návrh plného otvoru ke snížení odolnosti tekutin;
Těsnění je třeba vynořit karbidem, aby se zvýšila odolnost proti opotřebení.
Požadavky na zkoušku: včetně testu síly shell, testu těsnění a testu těsnění s vysokým a nízkým tlakem (viz API 607).
API 6d
Použitelné objekty: brány (včetně plochých bránových ventilů) pro potrubí pro přenos oleje a plynu, pokrývající potrubí na dlouhé vzdálenosti a shromažďovací systémy.
Klíčové technické body:
Podporujte návrh pilotních otvorů pro usnadnění operací čištění potrubí;
Vyžadujte tělo ventilu a potrubí stejný průměr (plné otvory), abyste zajistili ztrátu tlaku nulového tlaku;
Povinné požadavky dvojitého omezení (DBB).

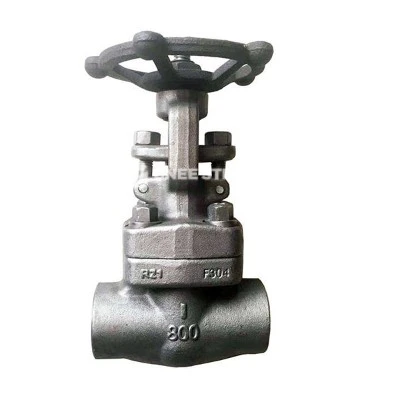

API 602
Použitelná scéna: Malý průměr (DN menší nebo rovný 100) kované ocelové brány ventilu, pro vysoký tlak, korozivní média.
Charakteristiky: Kompaktní design, vhodný pro instalace studny nebo potrubí zařízení, kde je prostor omezený.
- Doplňkové a související standardy
API 6A: Reguluje brány pro instalace studny, posiluje spolehlivost těsnění v extrémním tlaku a korozivním prostředí.
API 607/6FA: Požární testovací standard, vyžadující, aby ventily zůstaly utěsněny po dobu nejméně 30 minut při požáru.
API 598: Obecná metoda pro testování tlaku ventilů, použitelná pro tovární kontrolu ventilů API 600/6D.
- Pokyny pro výběr standardů
|
Scénář |
Norma | Specifikace |
|---|---|---|
|
Rafinérská rostlinná ventilová scéna |
API 600 |
Plný otvor, Overlay tvrdé těsnění |
|
Potrubí pro olej a plyn na dlouhou vzdálenost |
API 6d |
Deflektorové otvory, funkce DBB |
|
Vysoký tlak malý průměr (např. Stuť) |
API 602 |
Kovaná ocelová konstrukce, kompaktní design |
|
Prostředí s přísnými požadavky na ochranu proti požáru |
API 607/6FA |
Integrita těsnění v ohni |
