Základní návrhové a výrobní standardy

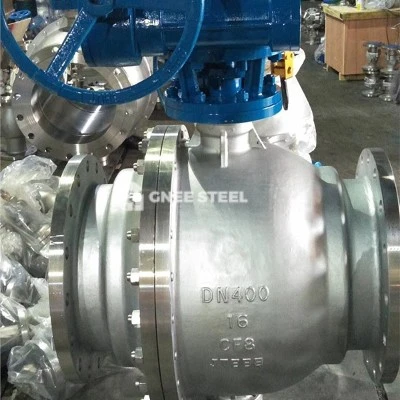

ASME B16.34
Obecný základní standard pro ventily: Poskytněte hodnocení tlakové teploty, výběr materiálu, výpočet tloušťky stěny a podmínky přijetí pro kulové ventily, pokrývající hodnocení tlaku třídy 150 ~ 2500.
Klíčové požadavky:
Minimální tloušťka stěny tělesa ventilu, aby se splňoval vysokotlaký dopad tekutiny (jako jsou ventily třídy 600, musí odolávat statickému tlaku 10 MPA);
Tvrdost těsnění povrchu musí být vyšší než materiál sedadla, aby se zajistilo obousměrné nulové únik.
ASME B16.10
Délka struktury ventilu: Standardizovaná rozteč koncového obličeje s příručním kulovým ventilem (jako je DN50 kuličkový ventil Délka 127 mm), aby se zajistila kompatibilita potrubí.
ASME B16.25
Specifikace svařování: Úhel zkosení (37,5 stupňů ± 2,5 stupně) a velikost tupého okraje konec kulového ventilu, aby se chránila síla svařování.
Hodnocení tlaku a srovnání velikosti
| Hodnocení tlaku | Nominální tlak(PN) | Použitelné pracovní podmínky |
|---|---|---|
| Třída 150 | PN20 | Systémy nízkotlaké vody/páry (menší nebo rovné 2MPA) |
| Třída 300 | PN50 | Chemické potrubí středního tlaku (menší nebo rovné 5MPA) |
| Třída 600 | PN100 | Vysokoteplotní přenos oleje a plynu (menší nebo rovna 10MPA) |
Klíčové požadavky na testování výkonu
Test síly shell
Zkustejte tlak větší nebo rovný 1,5násobku nominálního tlaku, doba držení větší nebo rovná 10 minutám bez úniku.
Test pečetního výkonu
Těsnění plynu s nízkým tlakem (0,6MPA) a vysokotlaké těsnění vody (1,1násobek nominálního tlaku) dvojité ověření.
Test požární odolnosti
V souladu s API 607/6FA: Těsnění je udržováno po 30 minutách hoření plamene při 650 stupňů (povinné pro aplikace ropy a plynu).
Další standardy synergické aplikace

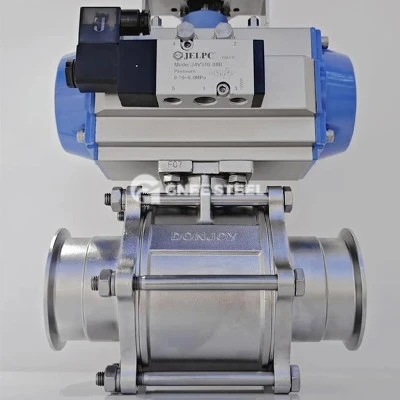

Propojení s standardy API: Vysokotlaké kulové ventily musí splňovat požadavky potrubí API 6D ve stejnou dobu (jako je design plného otvoru);
Odkazy na materiál ASTM: Tělo ventilu běžně používané ASTM A216 Gr.WCB (uhlíková ocel) nebo A351 Gr.CF8M (nerezová ocel);
Specifikace příruby: Rozhraní příruby musí dodržovat řetězec velikosti ASME B16.5/B16.47.
