Samonosný{0}}vyrovnávací ventil průtoku funguje v rozsahu tlakového rozdílu 20–600 kPa. Udržuje konstantní nastavený průtok tím, že eliminuje zbytkové dopravní výšky a kolísání tlaku v potrubní síti, čímž řeší problémy související s hydraulickou nerovnováhou a nerovnoměrným ohřevem/chlazením.
Tento ventil používá těleso ventilu z litiny/tvarované litiny a vnitřní díly ze slitiny mědi/nerezové oceli. Jmenovitý tlak je 1,6 MPa a přesnost průtoku dosahuje ±5 %. Ventil má funkci zámku nastavení průtoku a podporuje vertikální nebo horizontální instalaci. Musí být sestaven podle směru proudění vody a stupnice dříku ventilu musí být seřízena speciálním klíčem. Jeho automatická vyrovnávací charakteristika snižuje objem cirkulující vody v systému a odpor potrubí, čímž eliminuje potřebu složitých hydraulických výpočtů a umožňuje navrhovat systémy s proměnným-průtokem. Některé modely jsou vybaveny indikátorem průtoku a jsou vhodné pro-nekorozivní kapaliny, jako je voda a olej.
Princip funkce samo{0}}regulačních ventilů pro vyvažování průtoku
Jak název napovídá, samo-regulační ventily pro vyrovnávání průtoku se při udržování rovnováhy průtoku primárně spoléhají na vlastní sílu. Jejich hlavní princip fungování je založen na samoregulaci-pomocí změn tlaku v samotném médiu, aby se udržoval konstantní průtok řízeným systémem.
Samo{0}}regulační ventily pro vyvažování průtoku se konkrétně skládají ze dvou částí: sestavy ručního regulačního ventilu a sestavy automatického vyvažovacího ventilu. Sestava ručního regulačního ventilu nastavuje průtok, zatímco sestava automatického vyvažovacího ventilu udržuje konstantní průtok. Když se změní tlakový rozdíl mezi vstupem a výstupem, sestava automatického vyvažovacího ventilu automaticky upraví otevření ventilu prostřednictvím membrány a pružiny snímající tlak-, aby se stabilizoval průtok.
Například, když se tlakový rozdíl mezi vstupem a výstupem zvýší, sestava automatického vyvažovacího ventilu uzavře ventil, čímž se zvýší tlakový rozdíl na ventilu pro udržení nastaveného průtoku. Naopak, když se tlakový rozdíl sníží, ventil se automaticky otevře, aby byl zachován konstantní průtok. Tato samo-funkce samoregulace činí samo-regulační vyrovnávací ventily průtoku široce používané v systémech vytápění, klimatizace a dalších systémech.
Způsob instalace samo{0}}regulačních ventilů pro vyvažování průtoku
Správná instalace je zásadní pro zajištění účinného fungování samo{0}}regulačních ventilů pro vyrovnávání průtoku. Zde je několik bodů, které je třeba vzít v úvahu během instalace:
1. Místo instalace: Samoregulační vyvažovací ventily průtoku se obvykle instalují v bodech odboček potrubní sítě, přívodů tepla nebo vnitřních stoupaček za účelem zlepšení výkonu regulace systému. Před instalací se ujistěte, že nečistoty a nečistoty v potrubí jsou důkladně očištěny, aby nedošlo k ovlivnění normálního provozu ventilu.
2. Směr instalace: Vždy instalujte ve směru proudění vody označeném šipkou na těle ventilu. Neinstalujte jej obráceně. V opačném případě nebude samoregulační vyvažovací ventil průtoku fungovat správně-.
3. Způsob instalace: Samo-regulační vyrovnávací ventily průtoku lze na potrubí instalovat svisle nebo vodorovně. Konkrétní způsob by měl být zvolen na základě skutečné situace a instalačního prostoru. Bez ohledu na způsob instalace zajistěte stabilitu a provozuschopnost ventilu.
4. Nastavení průtoku: Po instalaci speciálním klíčem povolte ochranný šroub a otáčením dříku ventilu nastavte stupnici na odpovídající hodnotu nastaveného průtoku. Tento krok je zásadní pro zajištění přesné regulace samoregulačního vyvažovacího ventilu průtoku-.
5. Údržba: Samo-regulační průtokové vyrovnávací ventily by měly být během používání pravidelně udržovány, aby byl zajištěn dlouhodobý- stabilní provoz. Údržba zahrnuje čištění nečistot uvnitř ventilu, kontrolu a výměnu poškozených dílů atd.

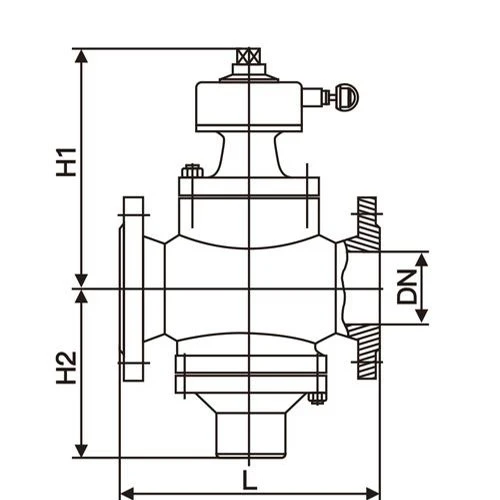

Samonosný{0}}výkres průtokového vyvažovacího ventilu
