Samonosný vyvažovací ventil automaticky upravuje průtok v odbočkách na základě změn tlaku samotného média. Disponuje funkcemi indikace otevření, zamykání a zavírání. Jedno-nastavení před provozem automaticky odstraňuje hydraulické nevyváženosti a řeší problémy související s nerovnoměrným ohřevem/chlazením a velkými průtoky s malými teplotními rozdíly. Rozměry přírubového připojení, vybavené ukazatelem průtoku a těsněním z PTFE, odpovídají normám GB4216. Vyznačuje se snadnou obsluhou, spolehlivým výkonem a dlouhou životností. Při použití ve vodních systémech vyžaduje minimální provozní tlakový rozdíl 20 kPa a jeho automatický nastavovací mechanismus může udržovat rovnováhu průtoku systému po dlouhou dobu.
I. Konstrukční složení
Design se dvěma ventily
Manuální nastavovací ventil: Přednastavuje hodnotu průtoku; otevření se nastavuje pomocí externího ručního kola, aby se zablokoval počáteční průtok.
Automatický nastavovací ventil: Snímá změny rozdílu tlaků v systému a automaticky nastavuje otevření pomocí pružiny a membrány tak, aby byl udržován konstantní průtok.
Klíčové komponenty
Tlaková-snímací membrána: Převádí vstupní a výstupní tlakový rozdíl (ΔP) na mechanickou sílu, která řídí pohyb ventilu.
Vyvažovací pružina: Poskytuje protisílu a pracuje ve spojení se středním tlakem pro ovládání polohy ventilu.
II. Pracovní princip
Mechanismus konstantního průtoku
Vzorec průtoku: G=Kv·√(P2-P3), kde Kv je přednastavený průtokový koeficient ručního ventilu.
Když se průtok systému zvýší: automatický ventil se méně zavírá, čímž se zvyšuje odpor pro udržení nastaveného průtoku; naopak více otevírá.
Rozsah adaptivního diferenciálního tlaku
Efektivní provozní diferenční tlak: 20–300 kPa. Překročení tohoto rozsahu může vést k selhání ovládání nebo hluku.
III. Scénáře základních aplikací
Systémy vytápění/klimatizace vody
Vyřešte problém nerovnoměrného ohřevu a chlazení způsobeného nedostatečným tlakovým rozdílem na vzdáleném konci potrubní sítě a dosáhněte distribuce průtoku v každé větvi podle konstrukčního poměru.
Případová studie: V systému centralizovaného vytápění se teplotní rozdíl na straně uživatele po instalaci snížil z ±5 stupňů na ±1 stupeň.
Řízení úspory energie
Zabraňte nadměrnému provozu čerpadla, snižte odpor systému a snižte spotřebu energie o 15–30 %.
ZL47F Samo-regulační vyvažovací ventil průtoku: Využívá změny tlaku samotného média k samoregulaci-.

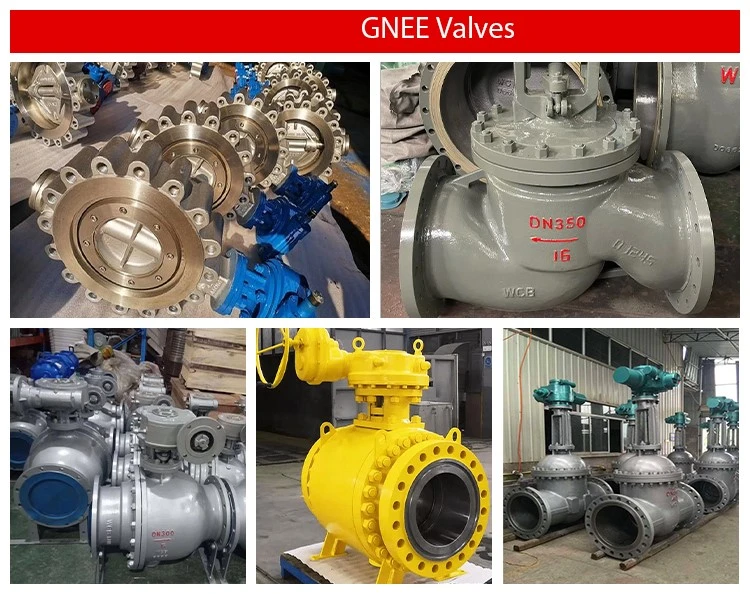

Samopodporná továrna na vyvažovací ventily-
