A Membránový ventil-obložený PTFEje speciální typ uzavíracího-ventilu. Jeho otevírací a uzavírací prvek využívá měkkou membránu vyrobenou z pryže nebo fluoroplastu k izolaci tělesa ventilu od komponentů pohonu, což zabraňuje korozi média a eliminuje riziko vnějšího úniku. Tento ventil se používá hlavně v chemickém a farmaceutickém průmyslu a je vhodný pro prostředí s nízkým-tlakem menším nebo rovným 1,6 MPa a teplotním rozsahem od -50 stupňů do +150 stupňů. Dokáže si poradit s korozivními médii, jako jsou silné kyseliny a silné zásady, ale není vhodný pro organická rozpouštědla nebo vysokoteplotní a vysokotlaké aplikace.
Skupina GNEEjiž 18 let vyrábí membránové ventily potažené PTFE a poskytuje řešení ventilů do více než 150 zemí a regionů po celém světě.Kontaktujte nás pro cenovou nabídku ventilové techniky.
Konstrukce a princip membránového ventilu s PTFE
Izolace membrány
Měkká membrána vyrobená z pryže nebo fluoroplastů (jako je PTFE, FEP) zcela izoluje vnitřní dutinu tělesa ventilu od hnacích součástí (jako je dřík ventilu a kotouč ventilu). Hnací komponenty pohybují vřetenem ventilu stlačeným vzduchem, elektřinou nebo ručním ovládáním, což způsobuje, že membrána stoupá, klesá nebo stlačuje, čímž se otevírá a zavírá průtoková cesta a zabraňuje kontaktu mezi médiem a kovovými součástmi.
Fluorová ochrana obložení
Vnitřní stěna a průtoková cesta tělesa ventilu jsou vyloženy fluoroplasty (jako je PTFE, PFA), které tvoří bariéru -odolnou proti korozi. Fluoroplastová výstelková vrstva má jednotnou tloušťku (2-5 mm) a je pevně spojena se substrátem, odolává erozi silných korozivních médií, jako je kyselina chlorovodíková, kyselina sírová a kyselina dusičná.
Výhody membránového ventilu vyloženého PTFE
Silná odolnost proti korozi
Fluoroplasty (jako je PTFE) mají široký teplotní rozsah (-50 stupňů až 260 stupňů), odolávají téměř všem silným kyselinám, silným zásadám, organickým rozpouštědlům a oxidačním médiím, nahrazují ventily ze vzácných kovů a snižují pořizovací náklady.
Těsnění s nulovým{0}}těsněním
Elastické těsnění membrány zajišťuje, že při uzavření nedochází k žádnému vnitřnímu úniku, a současně izoluje součásti měniče od média, čímž se předchází riziku vnějšího úniku. Splňuje požadavky na systém jakosti ISO 9001 a průmyslovou certifikaci proti výbuchu-.
Kanál Dead{0}}Angle Flow
Hladká vnitřní stěna průtokového kanálu minimalizuje odpor proti průtoku média a snižuje pravděpodobnost krystalizace nebo zbytků částic. To usnadňuje online čištění CIP a je vhodné pro korozivní kaly obsahující malá množství pevných částic.
Kompaktní konstrukce a snadná údržba
Konstrukce bez ucpávky-umožňuje výměnu membrány bez demontáže potrubí; je třeba sejmout pouze kryt ventilu, což zajišťuje bezpečný a pohodlný provoz.
Klíčové technické parametry membránového ventilu vyloženého PTFE
Rozsah parametrů/Možnosti
Jmenovitý tlak: 0,1-1,6 MPa (limit tlaku obložení PTFE)
Provozní teplota: -50 stupňů až 260 stupňů (v závislosti na PTFE obložení a materiálu membrány; např. PTFE obložení + PTFE membrána: -40 stupňů až 260 stupňů)
Třída těsnění: menší nebo rovna VI (nulový únik)
Průtoková kapacita: Hodnota Cv 0,1-50 (v závislosti na vrtání)
Způsob ovládání: Ruční (ruční kolo/rukojeť), Pneumatický (jednočinný-dvojčinný-činný), elektrický (servomotor)
Způsob připojení: příruba (DN15-DN200), závitová (DN10-DN50)
Použitelná média: Koncentrovaná kyselina chlorovodíková, kyselina dusičná, kyselina sírová, organická rozpouštědla, vysoce korozivní odpadní kapaliny atd. (tvrdé částice jsou přísně zakázány)
Scénáře použití membránového ventilu s PTFE
Chemický průmysl
Potrubí pro dodávku koncentrované kyseliny chlorovodíkové: Základna z uhlíkové oceli + obložení PTFE pneumaticky ovládaný importovaný membránový ventil-potažený PTFE, odolný vůči silné korozi, který zabraňuje korozi těla ventilu kyselinou chlorovodíkovou.
Dodávka pesticidního mezirozpouštědla: Základna z nerezové oceli + elektricky ovládaný membránový ventil s membránovým ventilem s obložením z PTFE-vložkou FEP, vhodný pro vysoké požadavky na čistotu.
Hutní průmysl
Systém vypouštění odpadu z kyselého moření: Litinová základna + obložení FEP ručně ovládaný importovaný membránový ventil s obložením PTFE-, odolný vůči vysoce korozivnímu prostředí dílen na moření kyselinou.
Farmaceutický průmysl
Potrubí pro přípravu korozivních léků: Základna z uhlíkové oceli + výstelka z PTFE elektricky ovládaný importovaný membránový ventil- s výstelkou PTFE, vyhovující normám GMP, zabraňující kontaminaci lékem.
Průmysl ochrany životního prostředí
Vysoce korozivní systém čištění odpadních vod: Základna z uhlíkové oceli + membránový ventil s přírubou z dovozu PTFE- s obložením FEP, vhodný pro procesy čištění ochrany životního prostředí.
Elektronický a polovodičový průmysl
Potrubí pro dodávání řešení pro leptání plátků: základna 316 l + membránový ventil z PTFE vyztužený výstelkou FEP, vysoká čistota a -bez částic, zajišťující přesnost procesu.

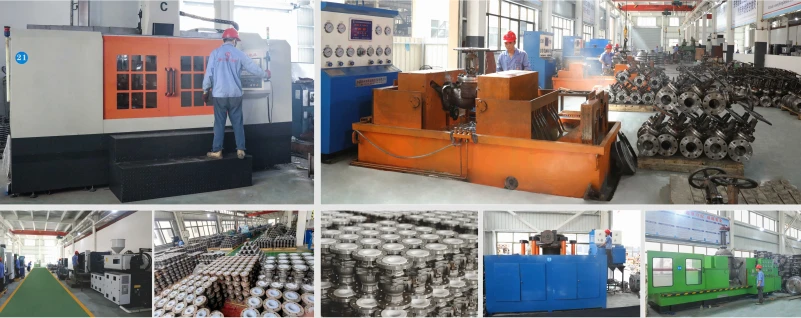

Továrna na membránový ventil vyložený PTFE
GNEE Group je profesionálním výrobcem membránových ventilů vyložených PTFE již 18 let a nabízí služby přizpůsobení.Pošlete nám své kresby, abychom vám je přizpůsobili.
