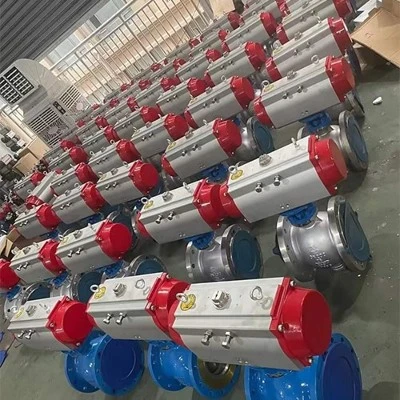

Pneumatický excentrický půlkulový ventil je ventilové zařízení poháněné pneumatickým pohonem. Přijímá připojení přírubou nebo plátkem a odpovídá normám, jako jsou GB/T9113 a GB/T13927. Jeho základní struktura se skládá z excentrického těla ventilu, koule a sedla ventilu. Automatické centrování a těsnění je dosaženo dvojitým excentrickým otáčením. Kulička a sedlo ventilu jsou navrženy tak, aby byly odděleny, aby se eliminovalo opotřebení těsnicího kroužku. Kovový substrát může chránit vložené nekovové elastické sedlo ventilu nebo svařovaná slitinová těsnící plocha.
Princip a vlastnosti
Pneumatický excentrický půl{0}kulový ventil funguje tak, že se ventil otevírá nebo zavírá otáčením řetězu ventilu. Kulové kohouty se snadno ovládají, jsou kompaktní a lze je vyrobit ve velkých průměrech. Nabízejí spolehlivé těsnění, jednoduchou konstrukci a snadnou údržbu. Těsnicí plocha a kulička jsou neustále v uzavřeném stavu, takže jsou méně náchylné k erozi působením média. Jsou široce používány v různých průmyslových odvětvích.
1. Konstrukce využívá princip excentrického upínání, dosahující brzdění, regulace a zavírání pomocí převodového mechanismu. Těsnicí pár je kovový-kroužek s tvrdým{3}}kontaktním těsněním. Dvojitá excentrická struktura zajišťuje, že jádro ventilu je umístěno v kulové komoře, když je otevřeno, což má za následek velký průtočný průřez- a zabraňuje erozi ventilu. V uzavřeném stavu je také jádro ventilu chráněno před erozí. Během otevírání se kulový povrch jádra ventilu postupně pohybuje podél sedla ventilu, čímž účinně odstraňuje usazeniny vodního kamene a dosahuje spolehlivého utěsnění. Je zvláště účinný pro dopravu smíšeným-proudem, kde se snadno sráží vodní kámen.
2. Polokoule ventilu je vyrobena z bimetalu s různými slitinami navařenými na základní materiál. Sedlo ventilu je rovněž podrobeno odpovídajícímu překrytí svarem a speciální úpravě. Těsnící plochy jsou kombinovány tak, aby vytvořily různé typy, včetně -odolných proti korozi,-otěru a vysoké{5}}pevnosti, které splňují požadavky různých aplikací.
3. Těsné těsnění, dosažení nulového úniku při dopravě škodlivých plynů.
4. Jádro ventilu těsnícího páru má kompenzační přídavek; i poté, co se ventil opotřebuje, mírné otočení při zavření stále zajistí spolehlivé utěsnění a prodlouží jeho životnost. Kromě toho mohou uživatelé odšroubovat upínací matici, upravit nebo vyměnit sedlo ventilu a sedlo ventilu bude stále použitelné, čímž se vyhne nevýhodě nutnosti sešrotovat celou jednotku kvůli selhání těsnění ventilu.
Výkonové výhody
Nízký točivý moment, dlouhá životnost
Excentrická struktura snižuje odpor při otevírání, snižuje spotřebu energie pohonu a prodlužuje životnost ventilu.
Rychlá odezva
Pneumatický pohon nabízí rychlou odezvu (obvykle menší nebo rovnou 1 sekundě), vhodný pro aplikace vyžadující časté otevírání a zavírání.
Odolnost proti opotřebení, odolnost proti korozi
Materiály kuliček a sedel mohou být z nerezové oceli, tvrdé slitiny atd., přizpůsobitelné vysokým teplotám, vysokému tlaku a částicovým médiím.
Obousměrné těsnění
Vhodné pro podmínky průtoku vpřed i vzad, což snižuje počet ventilů a snižuje náklady na systém.
Integrace automatizace
Může být integrován s PLC, DCS a dalšími řídicími systémy pro vzdálené monitorování, regulaci a diagnostiku poruch.
Aplikace
Petrochemický průmysl
Přeprava ropy, zemního plynu, chemických surovin atd., kontrola průtoku a tlaku potrubí.
Energetický průmysl
Napájecí voda kotlů, parní potrubí, systémy chladicí vody atd., regulace průtoku média.
Úprava vody
Čištění odpadních vod, odsolování mořské vody, systémy zásobování vodou, řízení průtoku vody a zabránění zpětnému toku.
Hutní hornictví
Přeprava kejdy, hlušiny a-vysokoteplotního roztaveného kovu, přizpůsobení drsným pracovním podmínkám.
Výroba papíru, farmaceutická výroba
Řízení toku viskózních médií, jako jsou kaše a farmaceutické roztoky, aby byla zajištěna stabilita procesu.
