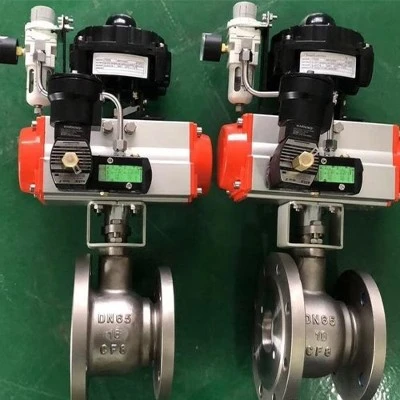

Pneumatický výtlačný kulový ventil používá kouli jako otevírací a uzavírací prvek, čímž se dosahuje rotace o 90 stupňů pro otevírání a zavírání prostřednictvím dříku ventilu. Krátká vzdálenost mezi sedlem ventilu a přírubou snižuje zbytky materiálu a je vybaven těsnicím materiálem odolným proti opotřebení PPL-, který zlepšuje těsnicí výkon v prostředích s vysokým-opotřebením.
Dvojitá-přírubová struktura odpovídá normám GB9113/JB79 PN10 a její kompaktní uspořádání zvyšuje stabilitu zařízení. Rozsah jmenovitých světlostí pokrývá DN25 až DN100. Odolá teplotám od -60 stupňů do 425 stupňů a tlakům od 0,6 do 2,5 MPa a je vhodný pro média, jako je voda a aceton, nikoli však pro iontové kapaliny-obsahující fluor. Typické aplikace zahrnují kontrolu vybíjení v procesu výroby vakuové pasty v průmyslu zubních past.
Designové prvky
Struktura šikmého stonku
Vřeteno ventilu je nakloněno pod úhlem 105 stupňů -120 stupňů k tělu ventilu, aby se zabránilo interferenci mezi pohonem a vrstvou spodního pláště nádrže, čímž se snižuje provozní točivý moment. Vřeteno ventilu pouze stoupá a klesá bez otáčení, což snižuje opotřebení ucpávky a prodlužuje životnost. Žádný tok zbytků
Design kanálu
Oblouková-tvarovaná příruba a kulové jádro ventilu: Po uzavření tvoří kulový povrch bezproblémové spojení s přírubou dna nádrže, čímž se eliminují mrtvé zóny pro hromadění materiálu. Průtokový kanál s plným-průtokem: Nízký průtokový odpor, vhodný pro média s vysokou-viskozitou nebo částicemi. Modulární
Těsnění a materiály
Typ těsnění: Volitelné měkké těsnění (PTFE, nulový únik) nebo tvrdé těsnění (překrytí z ocelové slitiny, vysoká teplotní odolnost do 650 stupňů), úroveň těsnění do VI. Technologie obložení: Těleso ventilu je vyloženo fluoroplastem (jako je PTFE) nebo potaženo teflonem, odolné vůči silným kyselinám, silným zásadám a korozi organickým rozpouštědlem.
Klíčové parametry výkonu
Teplotní rozsah: Mění se v závislosti na materiálu. Materiál WCB: -29 stupňů ~425 stupňů ; Nerezová ocel: -60 stupňů ~ 232 stupňů; Materiál s fluoropolymerovou podšívkou: -40 stupňů ~450 stupňů.
Rozsah tlaku: Standardní provozní tlak je 0,6~2,5MPa; zvláštní provozní podmínky vyžadují přizpůsobení.
Způsob pohonu: Pohon stlačeným vzduchem (4-7 barů), podporuje jednočinné-činné (vratná pružina) nebo dvojčinné režimy s volitelným ručním kolem.
Kontaktujte nás pro nákres pneumatického vypouštěcího kulového ventilu
Aplikace:
Široce používané v čistých chemikáliích, farmacii, zpracování potravin, petrochemii, metalurgii a dalších průmyslových odvětvích, zvláště vhodné pro spodní vyprazdňování reakčních nádob a skladovacích nádrží a pro dopravu jemných a měkkých částicových médií. Například:
Vypouštění reakční nádoby farmaceutického průmyslu;
Vakuová pasta pro průmysl zubní pasty-vypouštění nádob;
Chemický průmysl kontrola vysoce-viskozních nebo korozivních materiálů.
výhody:
Nízká retenční konstrukce: Malá vzdálenost mezi sedlem ventilu a přírubou snižuje zbytky materiálu a splňuje hygienické požadavky.
Vysoký těsnící výkon: Využívá těsnění vedení nebo páry těsnění z tvrdé slitiny, aby se zabránilo usazování vodního kamene a úniku.
Odolnost proti opotřebení a korozi: Tvrdost povrchu těsnicího kroužku dosahuje HRC56~62, kotouč ventilu je překryt tvrdou slitinou, vhodný pro erozivní média.
Snadné ovládání: Pneumatický pohon umožňuje rychlé otevírání a zavírání, podporuje dálkové ovládání nebo ovládání počítačovým programem.
Výběr a úvahy pro výtlačné pneumatické kulové ventily
Klíčové faktory výběru
Vlastnosti média: Vyberte materiál na základě korozivnosti, teploty a obsahu částic (např. typ s fluoropolymerem-vložkou pro silnou korozi, nerezová ocel pro vysoké teploty).
Způsoby připojení: Typ příruby, svařování, plátku nebo svorky musí odpovídat standardu rozhraní zařízení.
Funkční požadavky: Pro regulaci průtoku lze zvolit regulační ventil se signálem 4~20mA.
Opatření pro použití:
Použití za podmínek zakázaných médií je přísně zakázáno. Kontakt s HF způsobí korozi nerezových materiálů.
Pro provozní podmínky přesahující jmenovitou teplotu/tlak je nutná předchozí konzultace s výrobcem pro přizpůsobení.
Pravidelně kontrolujte opotřebení těsnících kroužků a rychle je vyměňte, abyste zajistili těsnicí výkon.
