Bezpečnostní pojistný ventil pístového -typu je zařízení, které uvolňuje tlak mechanicky. Jeho principem je regulace tlaku uvnitř tlakové nádoby úpravou otevíracího a zavíracího tlaku ventilu. Když tlak překročí nastavenou hodnotu, ventil se automaticky otevře a uvolní přetlak, aby se zabránilo přetlaku v tlakové nádobě.
Technické parametry
- Normy: Konstrukce a výroba jsou v souladu s API 526 (standard pro ocelové bezpečnostní pojistné ventily), ASME BPVC (kód kotlů a tlakových nádob) a ANSI B16.34 (rozměry ventilů a jmenovité hodnoty tlaku/teploty); Filtrační výkon odpovídá ISO 4028 (Testovací norma pro hydraulické filtrační prvky); Výkon těsnění odpovídá ANSI B16.104.
- Jmenovitý tlak: Standardní velikosti PN10-PN42 (odpovídající třídě 150-Třída 2500), nízkotlaké-modely PN10-PN16 jsou vhodné pro obecní vodovody a nízkotlaké-oběhové vodní systémy pro průmysl (PN4 jsou vhodné pro vysokotlaké a vysokotlaké potrubní modely PN4 jako hydraulické systémy a přeprava chemických rozpouštědel); maximální výdržný tlak tělesa ventilu je 1,5násobek jmenovitého tlaku, aby byla zajištěna konstrukční bezpečnost v případě přetlaku systému.
- Jmenovitý průměr: Hlavní velikosti DN25-DN300. Modely s malým průměrem (DN25-DN80) jsou vhodné pro odbočky a vstupy/výstupy zařízení (jako jsou výstupy čerpadel a vstupy výměníků tepla). Modely středního průměru (DN100-DN200) jsou vhodné pro hlavní potrubí a dílenské vodovodní systémy. Modely s velkým průměrem (DN250-DN300) jsou vhodné pro obecní hlavní potrubí a velké průmyslové systémy cirkulační vody. Modely s velkým průměrem využívají konstrukci se synchronním otevíráním se dvěma písty, aby bylo zajištěno rovnoměrné rozložení síly během uvolnění tlaku. Tloušťka stěny tělesa ventilu je větší nebo rovna 20 mm (materiál uhlíková ocel/nerezová ocel), aby se zabránilo deformaci způsobené hmotností trubky velkého průměru.
- Provozní teplota: Rozdělena do několika rozsahů v závislosti na materiálu a materiálu těsnění-Uhlíková ocel + těsnění EPDM je vhodné pro -10 stupňů -80 stupňů (běžná voda z vodovodu, chladicí voda); těsnění z nerezové oceli + PTFE je vhodné pro -20 stupňů -120 stupňů (horká voda, mírně korozivní kapaliny); vysokoteplotní model (316L + kovové tvrdé těsnění) je vhodný pro -29 stupňů -450 stupňů (vysokoteplotní pára, horký olej); Nízkoteplotní nemrznoucí model (se sledováním tepla) je vhodný pro -30 stupňů -80 stupňů (studené severní oblasti).
- Materiály tělesa ventilu a vnitřních součástí: Materiály tělesa ventilu zahrnují uhlíkovou ocel WCB, nerezovou ocel 304 (CF8) a nerezovou ocel 316L (CF8M); materiály filtračních vložek jsou pletené pletivo z nerezové oceli 304/316L (přesnost filtrace 0,1-1mm) a filtrační vložka ze slinuté nerezové oceli (vysoce přesná filtrace); materiál jádra pístového ventilu je nerezová ocel 304/316L (povrchově kalená úprava); materiál pružiny je nerezová ocel (304/316), s únavovou životností větší nebo rovnou 100 000 cyklům (cyklus uvolnění tlaku); těsnicí materiály zahrnují PTFE, EPDM, fluorokaučuk a tvrdá kovová těsnění.
- Výkonové parametry: Rozsah nastavení otevíracího tlaku: 0,1MPa-4,0MPa; Přesnost otevíracího tlaku: ±2 % (nastavená hodnota tlaku); Doba odezvy na uvolnění tlaku: 0,1-0,3 sekundy (když tlak překročí nastavenou hodnotu o 10 %); Maximální odlehčení tlaku: model DN100 větší nebo rovno 200 m³/h (ΔP=0.5MPa), model DN200 větší nebo rovno 500 m³/h (ΔP=0.5MPa); Uzavírací netěsnost splňuje normu ANSI B16.104 třídy VI (menší nebo rovna 0,01 cm³/min pro DN100 a nižší za normální teploty a tlaku); Přesnost filtrace: 0,1 mm, 0,5 mm, 1 mm (volitelné).
- Applicable Media: Covers clean water (tap water, drinking water), industrial circulating water (containing small amounts of impurities), mildly corrosive fluids (such as dilute brine, ethanol solution, pH 4-10), hot water (≤120℃), low-viscosity oils (lubricating oil, diesel oil, viscosity ≤50cSt), and chemical solvents (such as methanol, ethylene glycol); Not suitable for strongly corrosive media (such as concentrated hydrochloric acid, concentrated nitric acid), fluids containing large particulate impurities (particle size >1mm), or high-viscosity fluids (viscosity >100cSt), aby se zabránilo ucpání filtrační vložky nebo zablokování jádra ventilu.
- Způsob připojení: Podporuje přírubové připojení (v souladu s ANSI B16.5, DIN 2501, typ těsnicí plochy RF/RTJ); některé modely s malým průměrem (DN25-DN50) mohou být vybaveny závitovým připojením (závit NPT/G); doporučuje se použít přírubový tlumič hluku nebo přetlakovou trubku na konci přetlaku; drsnost těsnícího povrchu příruby Ra Menší nebo rovna 3,2 μm, kompatibilní s pryžovými těsněními, grafitovými těsněními a kovovými spirálově vinutými těsněními.
Aplikační scénáře bezpečnostních pojistných ventilů-typu pístu
Bezpečnostní pojistné ventily pístového -typu se široce používají v různých tlakových nádobách, jako jsou kotle, kompresory a skladovací nádrže. Tato zařízení hrají zásadní roli v průmyslové výrobě, ale nadměrný vnitřní tlak může představovat hrozbu pro zařízení a personál. Použití bezpečnostních pojistných ventilů typu pístu- z nerezové oceli proto může zajistit bezpečnost zařízení a personálu.
Výhody a vlastnosti bezpečnostních pojistných ventilů pístového{0}}typu
1. Bezpečné a spolehlivé: Bezpečnostní pojistné ventily typu pístu- z nerezové oceli jsou pečlivě navrženy a optimalizovány tak, aby zajistily bezpečnost zařízení a personálu.
2. Vysoká účinnost a úspora energie: Toto zařízení může účinně snížit spotřebu energie a zlepšit efektivitu výroby.
3. Dlouhá životnost: Nerezová ocel má vynikající odolnost proti korozi a opotřebení, což zajišťuje dlouhou životnost zařízení.
4. Snadná údržba: Bezpečnostní pojistné ventily typu pístu- z nerezové oceli mají jednoduchou konstrukci a snadno se udržují, což vyžaduje minimální investice lidské síly a zdrojů.

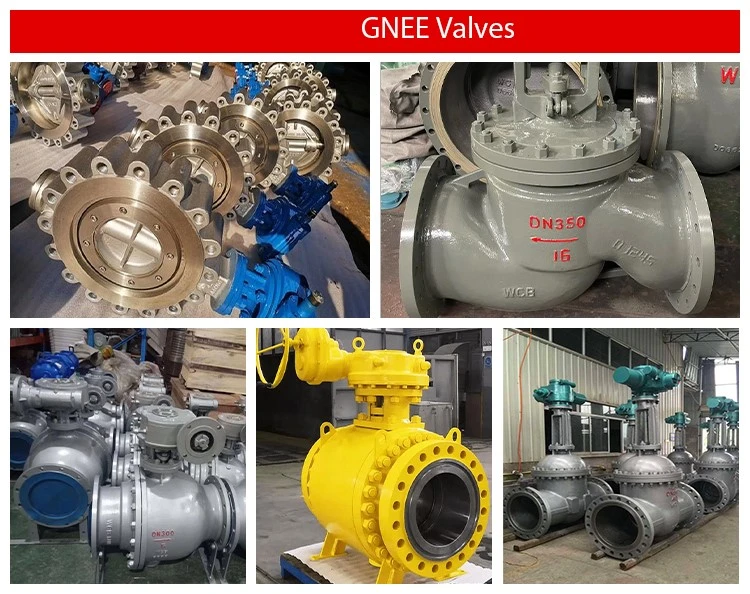

Továrna na bezpečný přetlakový ventil pístového typu
