Pístový multifunkční řídicí ventil vodního čerpadla je hydraulické ovládací zařízení používané k automatizaci provozu vodního čerpadla. Kombinuje funkce elektrického ventilu, zpětného ventilu a eliminátoru vodního rázu a je široce používán ve výstupních potrubích vodních čerpadel v komunálním, chemickém, hutním, ropném, stavebním průmyslu a průmyslu na ochranu životního prostředí. Jeho jmenovitý průměr se pohybuje od DN50 do DN1400 a je vhodný pro teploty média od 0 do 80 stupňů. Jeho celkové rozměry jsou srovnatelné se standardním zpětným ventilem.
Ventil se skládá z hlavního ventilu a externího příslušenství. Hlavní ventil využívá dvou-komorovou, duální{2}}diskovou strukturu, včetně těla ventilu, přítlačné desky, membrány, velké ventilové desky, pomalu{3}}zavírací desky ventilu, sedla ventilu a sestavy dříku ventilu. Pomalé-otevírání a pomalé{6}}zavírání ventilu lze ovládat nastavením externího příslušenství (nastavitelné od 3 do 60 sekund). Při zastavení čerpadla nejprve rychle uzavře 90 % otvoru, aby se zabránilo zpětnému toku, a poté pomalu uzavře zbývajících 10 %, aby se eliminovalo vodní rázy. Při instalaci musí být vyrovnána se směrem proudění vody; DN Specifikace větší nebo rovné 80 vyžadují nezávislé podpěrné konzoly.
Princip funkce multifunkčního regulačního ventilu vodního čerpadla-pístového typu
Multifunkční ovládací ventil vodního čerpadla pístového-typu kombinuje funkce elektrického ventilu, zpětného ventilu a ventilu pro eliminaci vodního rázu. Účinně zlepšuje bezpečnost a spolehlivost vodovodního systému. Jeho dvou-komorová, dvou{4}}disková struktura umožňuje ventilu rychle uzavřít 90 % po vypnutí čerpadla (zabraňuje zpětnému toku a reverzaci čerpadla) a poté pomalu uzavřít zbývajících 10 % (eliminuje ničivé vodní rázy). Ventily pístového-typu jsou spolehlivé, silné a fungují hladce a jsou vhodné pro spouštění-čerpadla i pro vypínání čerpadla v situacích vodních rázů. Jednoduše stiskněte tlačítko start/stop motoru čerpadla a ventil se automaticky otevře a zavře podle provozních postupů čerpadla, čímž nabízí vysoký průtok a nízkou tlakovou ztrátu.
Vlastnosti a výhody
1. Obsahuje funkci pomalého-otvírání, která eliminuje potřebu ručního zavírání ventilu během spouštění čerpadla-.
2. Má funkci pomalého{1}}zavírání; čas zavírání lze ručně nastavit pro automatické pomalé zavírání a eliminaci vodních rázů.
3. Má vynikající funkci zpětného{1}kontroly; používá vysoce elastické a otěruvzdorné-kaučukové těsnicí materiály, které zajišťují, že po uzavření nedochází k úniku kapaliny.
4. Citlivý provoz, který zabraňuje ztrátě kontroly.
5. Není vyžadována žádná ruční obsluha; pracuje automaticky během celého procesu provozu potrubí.
6. Údržba je pohodlná; není nutné demontovat celý ventil z potrubí. Při údržbě se zjistí příčina závady a je potřeba pouze lokální opravy.
7. Všechny vnitřní a vnější díly, stejně jako všechny snadno zkorodující díly, jsou ošetřeny elektrostatickým práškovým nátěrem, který zajišťuje, že nebudou rezivět ani při-dlouhodobém používání v odpadních vodách.
8. Výkon zůstává nezměněn bez ohledu na to, zda je v potrubí instalován svisle nebo vodorovně.
Technické parametry
1. Jmenovitý tlak: 1,0 MPa, 1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa, 10,0 MPa
2. Minimální provozní tlak: 0,05 MPa
3. Použitelná média: Surová voda, mořská voda, odpadní voda, olej
4. Použitelná teplota: 0-80 stupňů
5. Pomalé zavírání: 3-120S (nastavitelné)
6. Špička vodního kladiva: Menší nebo roven 1,3násobku jmenovitého výstupního tlaku čerpadla
7. Maximální otáčky zpětného chodu čerpadla: Menší nebo rovné 1,2násobku jmenovitých otáček čerpadla
8. Únavové ohýbání membrány: 1,2 milionu cyklů bez poškození

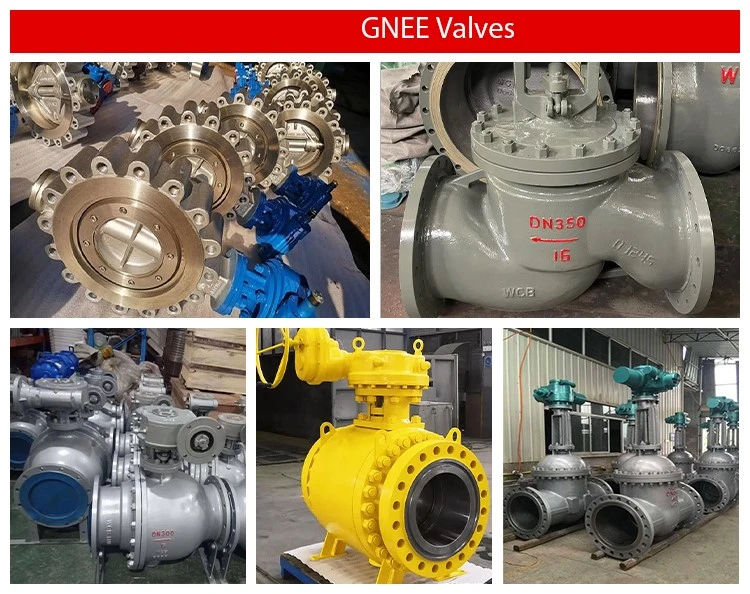

Továrna na řídicí ventil pístového multifunkčního vodního čerpadla
