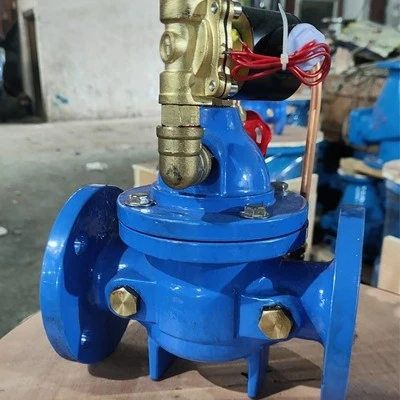

Hydraulický elektrický regulační ventil je specializovaný ventil používaný v hydraulických systémech (jako je zásobování vodou, odvodnění, zavlažování a vodní elektrárny) k automatické regulaci a řízení parametrů, jako je průtok, tlak a hladina kapalin (vody nebo směsi vody a pevných částic). Automaticky upravuje otevření ventilu snímáním změn v parametrech systému pro udržení stabilního provozu systému, což z něj činí klíčovou součást zařízení při výstavbě a provozu hydrotechnických projektů.
Funkce Core Control
1. Regulace a řízení průtoku
Přesná regulace průtoku: Použitím elektrických pohonů (jako jsou motory nebo servomechanismy) k pohonu ventilů k otevírání, zavírání nebo změně stupně jejich otevření se průtok tekutiny v potrubí v reálném čase upravuje tak, aby vyhovoval přesným požadavkům na průtok systému (např. zavlažování šetřící vodu, dávkování materiálu v průmyslových procesech).
Dynamické vyrovnávání průtoku: Ve vícevětvových potrubních sítích se ve spojení se senzory a řídicími systémy automaticky vyrovnává průtok každé větve, aby se předešlo nerovnoměrnému průtoku způsobenému kolísáním tlaku (např. vodní systémy centrální klimatizace, systémy zásobování vodou a odvodňování budov).
2. Stabilizace a regulace tlaku
Redukce a stabilizace tlaku: Když se použije jako redukční ventil, může snížit vysokotlakou-kapalinu proti proudu na požadovaný stabilní tlak po proudu (např. tlak-snížení dodávky vody ve výškových-podlažních budovách v systémech městského zásobování vodou).
Ochrana proti přetlaku: Když tlak v systému překročí nastavenou prahovou hodnotu, automaticky se otevře, aby uvolnil tlak (např. ochrana proti přetížení v hydraulických systémech, přetlak v požárním-potrubí).
Údržba protitlaku: Udržuje stabilní tlak ve směru proudění v uzavřeném-systému, aby byl zajištěn normální provoz zařízení (např. vodních čerpadel, filtrů).
3. Kontrola hladiny vody
Automatické nastavení hladiny vody ve vodních nádržích/bazénech: Prostřednictvím propojení se snímači hladiny se ventily automaticky otevřou nebo zavřou, když hladina vody dosáhne nastavené hodnoty, čímž se automatizuje skladování vody nebo vypouštění (např. sedimentační nádrže v čistírnách odpadních vod, kontrola doplňování vody v nádržích na vodu v budovách).
Prevence přetečení nebo vysychání: Zabránění abnormálním hladinám vody v důsledku lidského dohledu, zlepšení bezpečnosti systému (např. zásobníky vody a protipožární-nádrže na vodu v projektech na ochranu vody).
Automatizace a řízení vazeb
1. Kombinace dálkového a místního ovládání
Dálkové ovládání: Připojení k inteligentním řídicím systémům (např. PLC, DCS, IoT platformy), vzdálené nastavení otevření ventilu nebo stavu zapnutí/vypnutí pomocí elektrických signálů, vhodné pro bezobslužné scénáře (např. chytré vodní systémy, průmyslové automatizované výrobní linky).
Místní ruční ovládání: Vybaveno zařízeními pro ruční ovládání (např. ručními koly, rukojeťmi), které umožňují nouzový provoz v případě výpadku napájení nebo selhání systému, čímž se zvyšuje spolehlivost.
2. Vícenásobná-odpověď na blokování systému
Blokování požárního poplachu: Když se spustí požární poplachový systém, automaticky se otevřou ventily protipožárního sprinkleru nebo požárního hydrantu a rychle se spustí proces hašení (v souladu s normami požární ochrany, jako je GB 50974).
Blokování spuštění/zastavení čerpadla: Ve spojení s ovládací skříní čerpadla se ventily otevírají/zavírají před čerpadly, aby se zabránilo vodním rázům (náhlým změnám tlaku v potrubí), čímž se chrání potrubí a zařízení.
Energeticky úsporné blokování: V systémech HVAC se průtok chlazené/horké vody automaticky upravuje na základě signálů čidla pokojové teploty, aby se snížila spotřeba energie (např. energeticky-úsporné řízení vodních systémů s proměnným průtokem).
Bezpečnost Ochrana a optimalizace systému
1. Prevence vodních rázů a nárazů
Díky funkci pomalého{0}}otvírání a pomalého{1}}zavírání elektrického pohonu (např. nastavení doby otevírání a zavírání) jsou sníženy náhlé změny rychlosti tekutiny v potrubí, což zabraňuje poškození potrubí a ventilů vodními rázy (běžné u rozvodů vody a odvodnění a v topných sítích).
2. Ochrana proti poruchám a alarm
Vestavěné-koncové spínače, snímače točivého momentu atd. detekují abnormální stavy, jako je zaseknutí ventilu, přetížení a výpadek napájení, okamžitě zasílají výstražné signály a zastavují provoz, aby se zabránilo eskalaci nehody. 3. Úspora energie a zlepšení účinnosti systému
V systémech zásobování vodou je průtok dynamicky upravován na základě poptávky po vodě v reálném čase-, čímž se zamezuje hrubému ovládání tradičních ventilů „zcela otevřené/úplně zavřené“ a snižuje se spotřeba energie čerpadel (např. kombinovaná aplikace čerpadel s proměnnou frekvencí a elektricky ovládaných ventilů).
V průmyslových procesech přesná kontrola parametrů kapalin zlepšuje efektivitu výroby a kvalitu produktu (např. řízení vstřikování materiálu v chemických reaktorech).
Typické aplikační scénáře
Zásobování a odvod vody ve městech: Regulace tlaku v potrubí, řízení vstupu a výstupu čerpací stanice a řízení úrovně čističky odpadních vod.
Systémy požární ochrany: Elektrické ovládání záplavových ventilů a mokrých poplachových ventilů zajišťuje rychlou reakci v případě požáru.
HVAC: Elektricky ovládané dvou{0}}a tří{1}}cestné ventily na terminálech klimatizace regulují průtok chlazené vody, aby bylo dosaženo regulace teploty v místnosti.
Průmyslové procesy: Automatizované řízení korozivních nebo-kapalin s vysokou teplotou v chemickém, ropném a energetickém průmyslu.
Projekty ochrany vody: Dálkové elektricky ovládané brány nádrží a zavlažovací systémy zlepšují efektivitu využití vodních zdrojů.
