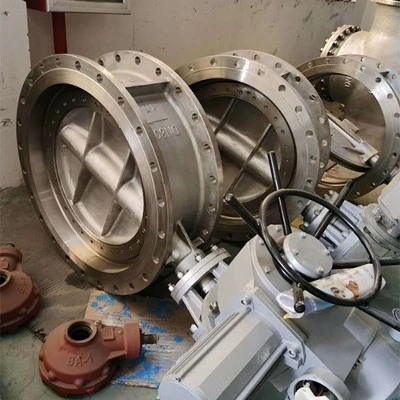

Elektrické přírubové klapky z nerezové oceli, známé také jako klapkové ventily, jsou jednoduché regulační ventily používané pro zapínání a vypínání nízkotlakých-potrubních médií. Škrtící klapka se vyznačuje tím, že její uzavírací prvek (ventilový kotouč nebo klapková deska) je kruhová deska, která se otáčí kolem své osy pro otevírání a zavírání. Ventily lze použít k řízení průtoku různých typů tekutin, včetně vzduchu, vody, páry, různých korozivních médií, kalů, oleje, tekutých kovů a radioaktivních médií. Primárně fungují jako uzavírací-zařízení a škrtící zařízení v potrubích. Otevíracím a zavíracím prvkem elektrického přírubového škrticího ventilu z nerezové oceli je škrticí klapka ve tvaru kotouče-, která se otáčí kolem své vlastní osy v těle ventilu, aby se dosáhlo otevírání, zavírání nebo regulace.
Specifikace
Jmenovitý průměr: 10mm-1000mm a 1/2"-60"
Jmenovitý tlak: 1.0MPa-16.0MPa/150Lb-1500Lb/10K-160K
Provozní teplota: -196 stupňů -700 stupňů
Normy: GB, DIN, API, ANSI, JIS, BS atd.
Materiál těla ventilu: uhlíková ocel, nerezová ocel, legovaná ocel, ultra-nízkouhlíková nerezová ocel, titanová slitina,-slitina niklu a slitina Monel atd.
Způsob ovládání: Ruční, šnekový pohon, kuželové kolo, elektrické, pneumatické, hydraulické atd.
Těsnicí struktura
Měkké těsnění: Používá těsnicí kroužky z nitrilové pryže, EPDM nebo PTFE, vhodné pro nízké-teploty a nízké-tlaky (méně než nebo rovno 120 stupňů, menší nebo rovno 1,6 MPa), nabízí vynikající těsnicí výkon a nízkou míru úniku.
Tvrdé těsnění: Trojitá excentrická kovová těsnící struktura; sedlo ventilu a klapka jsou vyrobeny z nerezové oceli s různou tvrdostí. Excentrická konstrukce dosahuje efektu „těsnějšího při zavírání“, odolává vysokým teplotám (méně než nebo rovným 425 stupňům) a vysokým tlakům (PN16-PN25), s životností třikrát delší než tradiční škrticí klapky.
Obousměrné těsnění: Těsnící kroužek může být zapuštěn do těla ventilu nebo připevněn k obvodu klapky, podporuje obousměrné těsnění a instalaci v libovolném směru, přizpůsobuje se změnám směru proudění média.
Strukturální výhody
Kompaktní a lehký: Konstrukce středového kotouče se svařenými krátkými- ocelovými deskami má za následek lehkou konstrukci a vyžaduje minimální instalační prostor.
Nízký průtokový odpor: Velká průtoková plocha při plném otevření, vhodná pro aplikace s vysokým-průtokem- (např. systémy chladicí vody v elektrárnách).
Rychlé otevírání a zavírání: Jednoduchá obsluha, nízký otvírací a zavírací moment a čas otevírání/zavírání lze zkrátit na 10 sekund (např. nahrazením tradičních šoupátek v jednotkách katalytického krakování ropných rafinérií).
Aplikace:
Petrochemický průmysl
Přeprava ropy a slabě kyselých/alkalických médií, výměna tradičních šoupátek, snížení poruchovosti o 60 % a úspora až 2 milionů tun vody ročně.
V jednotkách katalytického krakování ropných rafinérií se životnost těsnění škrticích ventilů s tvrdým těsněním prodloužila ze 2 let na 8 let.
Energetika a hutnictví
Potrubí chladicí vody v elektrárnách používá elektrické klapky, které snižují spotřebu energie systému o 15 %.
Vysokopecní plynovody oceláren používají trojité{0}}excentrické elektrické škrticí klapky, které poskytují spolehlivý těsnící výkon a snižují riziko úniku plynu.
Úprava vody a topení
Použití elektrických klapkových ventilů DN1200 v městských vodovodních systémech, dosažení zónové regulace tlaku, výrazně zvyšuje roční úspory vody.
V čistírnách odpadních vod nabízejí klapky s měkkým{0}}těsněním silnou odolnost proti korozi a snižují náklady na údržbu o 40 %.
Potravinářský a farmaceutický průmysl
Potravinářský průmysl používá silikonové těsnící kroužky, splňující hygienické normy a zabraňující kontaminaci médií.
Farmaceutický průmysl používá tělesa ventilů z nerezové oceli čistého -typu, která podporují čištění CIP/SIP a splňují požadavky GMP.
