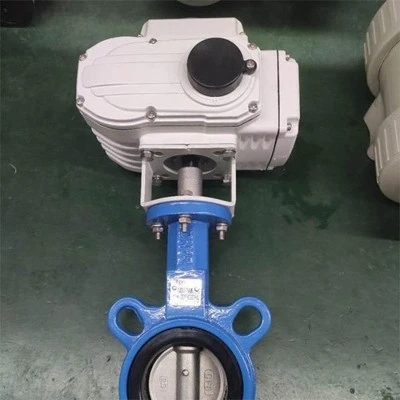

Elektrický škrticí ventil s měkkým{0}}těsněním je průmyslový ventil, který kombinuje elektrický pohon se strukturou měkkého{1}}těsnění. Využívá elektrickou energii k dosažení rychlého otevírání a zavírání potrubí a regulaci průtoku. Je široce používán v systémech zásobování vodou a odvodňování v průmyslových odvětvích, jako jsou vodárny, elektrárny, ocelárny, papírny, chemikálie a zpracování potravin.
Strukturální vlastnosti
Těleso ventilu a způsob připojení
Jmenovité průměry se pohybují od DN50 do DN2000, nosné přírubové nebo destičkové spoje. Kompaktní konstrukce šetří instalační prostor.
Materiály tělesa ventilu zahrnují tvárnou litinu, uhlíkovou ocel nebo nerezovou ocel, aby vyhovovaly různým provozním podmínkám.
Talíř a těsnící systém
Měkké těsnění: Využívá elastické materiály, jako je nitrilový kaučuk (NBR, použitelná teplota -40 stupňů ~90 stupňů), fluorkaučuk (FKM, použitelná teplota -20 stupňů ~200 stupňů) nebo polytetrafluorethylen (PTFE). Je dosaženo vynikajícího těsnícího výkonu a nízké netěsnosti, ale teplotní odolnost je omezená.
Dvojitá excentrická struktura: Excentrická konstrukce snižuje tření mezi miskou a sedlem, prodlužuje životnost a poskytuje těsnící funkci „utahování při zavírání“.
Obousměrné těsnění: Instalace není omezena směrem toku média a může být instalována v libovolném směru.
Motýlí talíř: Kruhový nebo eliptický design, otočný kolem osy dříku ventilu (0 stupňů -90 stupňů) pro řízení průtoku. Materiály jsou většinou nerezové nebo potažené nylonem, nabízejí odolnost proti korozi a vysokou pevnost.
Způsob těsnění:
Elektrický pohon
Otáčivý pohyb poháněný motorem se převádí na lineární nebo rotační pohyb dříku ventilu přes redukci, která pohání klapku k otevírání a zavírání.
Podporuje typ zapnuto/vypnuto (plně otevřeno/plně zavřeno) a regulační typ (0 stupňů -90 stupňů plynulé nastavení). Je vybaven řídicím modulem a může přijímat proudové signály 4-20 mA nebo napěťové signály 0-10 V pro dálkové automatické ovládání.
Stupeň krytí až IP67, vhodné do drsného prostředí.
Pracovní princip
- Proces otevírání: Elektrický pohon obdrží signál otevření, který pohání motor do otáčení. Prostřednictvím reduktoru otáčí dřík ventilu a klapku o 90 stupňů, čímž vyrovnává klapku paralelně s osou potrubí, což umožňuje volný průtok média.
- Proces zavírání: Elektrický pohon přijímá signál zavírání, čímž se motor otáčí v opačném směru, přičemž se klapka otáčí kolmo k ose potrubí a blokuje tok média.
- Regulace průtoku: Regulační elektrický servomotor dokáže přesně řídit otevření klapky podle vstupního signálu, čímž je dosaženo plynulé regulace průtoku média.
Výkonové výhody
- Rychlé otevírání a zavírání,-úsporný provoz: Úplného otevření nebo zavření lze dosáhnout otočením klapky o 90 stupňů s nízkým provozním momentem a rychlou odezvou.
- Vynikající těsnící výkon: Měkký těsnicí materiál dobře sedí a má nízkou netěsnost, v souladu s normou GB/T13927-92.
- Kompaktní konstrukce, snadná instalace: Tělo ventilu je malé a lehké, což šetří instalační prostor; svorka-na spoji zajišťuje spolehlivé utěsnění a pohodlnou údržbu.
- Silná odolnost proti korozi: Tělo ventilu může být vyrobeno z nerezové oceli nebo potaženo antikorozním-nátěrem vhodným pro korozivní média.
- Vysoký stupeň automatizace: Podporuje dálkové ovládání a automatizovaný provoz a lze jej integrovat s DCS, PLC a dalšími řídicími systémy pro dosažení inteligentní správy.
- Velká průtoková kapacita: Motýlí deska má rámovou konstrukci s velkou průtokovou plochou a nízkým průtokovým odporem, vhodnou pro podmínky vysokého průtoku.
Aplikace
- Průmysl úpravy vody: Používá se pro regulaci průtoku a uzavření v potrubích pro čištění odpadních vod a vodovodních potrubích, jako jsou výstupy čerpacích stanic a řízení větví potrubí.
- Energetika: Používá se pro regulaci průtoku v potrubích pro napájení kotlů a páry, jako jsou systémy obtoku turbín a odpadní potrubí ohřívačů.
- Petrochemický průmysl: Používá se pro přesnou kontrolu médií, jako je ropa a chemické suroviny, jako je plnění reaktoru a odklon produktu.
- Hutní průmysl: Vhodné pro potrubí přepravující média o vysokých{0}}teplotách (jako je vysokopecní plyn a konvertorový plyn), jako jsou systémy na odstraňování prachu a potrubí pro rekuperaci plynu.
- Ostatní průmyslová odvětví: Široce se používá v textilním průmyslu, výrobě papíru, potravinářství, farmacii, stavbě lodí, lehkém průmyslu, ochraně životního prostředí a dalších oblastech pro splnění požadavků na kontrolu tekutin za různých provozních podmínek.
