Diferenční obtokový ventil je ventil používaný k vyrovnání tlakového rozdílu mezi přívodní a vratnou vodou v klimatizačním systému. Tento ventil zlepšuje využití systému, udržuje přesnou hodnotu diferenčního tlaku, minimalizuje hluk systému a snižuje poškození zařízení způsobené nadměrným diferenčním tlakem. Může také upravit své otevření podle tepelného zatížení koncového zařízení, čímž zajistí, že určité množství vody protéká klimatizační jednotkou i při velmi malém nebo nulovém zatížení koncového zařízení, čímž jednotku chrání a přispívá k úspoře energie a snížení spotřeby.
Pracovní princip
Princip činnosti tohoto ventilu je založen na řízení otevření ventilu podle rozdílu tlaku kapaliny. Když je ventil otevřený, tekutina nejprve prochází regulační částí. Automatické regulační zařízení uvnitř regulační sekce řídí stupeň otevření ventilu podle tlakového rozdílu mezi vstupem a výstupem ventilu, čímž stabilizuje průtok. Prostřednictvím automatického regulačního zařízení se ventil automaticky otevře, když se tlakový rozdíl v potrubí zvýší, a automaticky se uzavře, když se sníží.
Složení a struktura
Diferenční tlakový obtokový ventil se obvykle skládá ze tří částí: regulační části, obtokové části a konstrukce tělesa ventilu. Účelem obtokové části je odvádět přebytečnou tekutinu ze vstupu a výstupu ventilu a koordinovat ji s hlavním průtokem tekutiny. Konstrukce tělesa ventilu se obvykle skládá z tělesa ventilu, krytu ventilu, koule, dříku ventilu, sedla ventilu a těsnicích prvků. Různé materiály ventilů lze použít k přizpůsobení různým médiím a teplotním podmínkám.
Rozsah aplikace
Diferenční tlakové obtokové ventily mají širokou škálu aplikací, používají se hlavně k řízení průtoku a tlakové rovnováhy v potrubních systémech v zásobování vodou, HVAC, petrochemickém a farmaceutickém průmyslu. Díky svým automatickým regulačním charakteristikám a rychlému vypouštění přebytečného průtoku může dosáhnout dobrých regulačních účinků ve vodních cirkulačních systémech a velkých klimatizačních systémech.

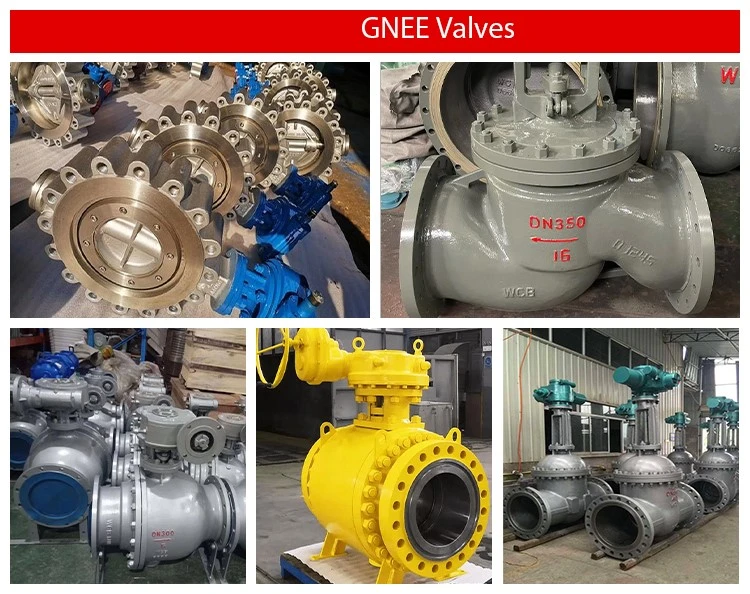

Diferenciální obtokový ventil Factory
