Kompozitní výfukový ventil má válcové tělo ventilu, které obsahuje hlavně sadu nerezových kuliček, tyčí a zátek. Tento ventil se instaluje na výstup z čerpadla nebo do vodovodního a distribučního potrubí k odstranění velkého množství vzduchu nahromaděného v potrubí, nebo k vypuštění malého množství vzduchu nahromaděného ve vyšších místech potrubí do atmosféry, čímž se zlepší účinnost potrubí a čerpadla. Navíc v případě podtlaku v potrubí tento ventil rychle nasává venkovní vzduch, aby chránil potrubí před poškozením způsobeným podtlakem.
Pracovní princip složení výfukového ventilu
Když plyn přeteče ze systému, stoupá podél potrubí a nakonec se hromadí v nejvyšším bodě systému. V tomto nejvyšším bodě je obvykle instalován výfukový ventil typu složení. Když plyn vstupuje do komory ventilu, hromadí se nahoře. S rostoucím množstvím plynu se zvyšuje tlak. Když tlak plynu překročí tlak v systému, plyn způsobí pokles hladiny vody v komoře, což způsobí sestup plováku a otevření výfukového otvoru. Po vyčerpání plynu se hladina vody zvedne a plovák se zvedne a uzavře výfukový otvor. Podobně, když se v systému objeví podtlak, hladina vody v komoře ventilu klesne a otevře se výfukový otvor. Vzhledem k tomu, že vnější atmosférický tlak je vyšší než tlak systému, atmosférický vzduch vstupuje do systému výfukovým otvorem, což zabraňuje škodlivým účinkům podtlaku. Utažením uzávěru ventilu na těle ventilu se zastaví odvzdušnění výfukového ventilu. Normálně by měl být uzávěr ventilu v otevřené poloze. Výfukový ventil lze také použít ve spojení s izolačním ventilem pro snazší údržbu výfukového ventilu typu složení.
Technické parametry
Jmenovitý tlak:1,0-1,6MPa
Jmenovitý průměr: DN25-32mmls šroubový závitový spoj
DN50-200mm Pro přírubové připojení
Použitelné médium: Voda, olej a korozivní kapalina atd
Použitelná teplota: 0-100 stupňů
Normy přírub: GB/T17241.6 GB/T 9113
Testovací standard: GB/T 13927 API598

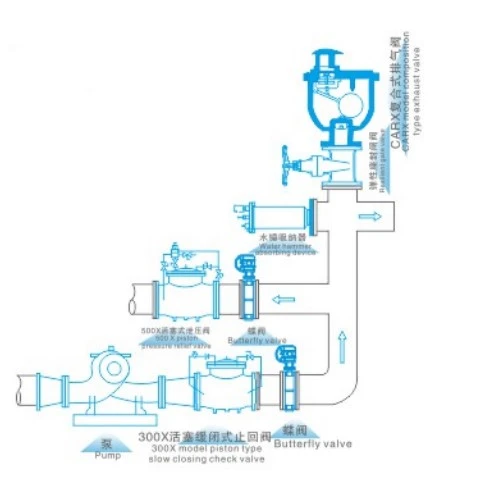

Typicky instrukční výkres
Materiály hlavních dílů

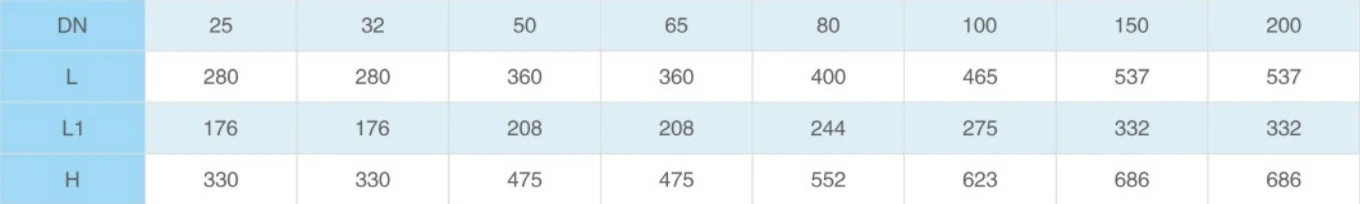

Hlavní vnější rozměry připojení
