Kompozitní vysokorychlostní výfukový ventil-je klíčovým zařízením v potrubním inženýrství, které zajišťuje bezpečnost a efektivitu přepravy tekutin. Jeho základní funkce lze shrnout do tří bodů:
Vysokorychlostní výfuk: Během fáze plnění potrubí je ventil zcela otevřený, rychle vytlačuje vzduch z potrubí (vysává až 15 % průtoku potrubím), čímž zabraňuje nedostatečnému výstupu vody nebo vibracím potrubí způsobeným vzduchovými kapsami.
Mikro-výfuk: Během normálního provozu nepřetržitě vytlačuje stopová množství vzduchu rozpuštěného ve vodě, čímž zabraňuje nárůstu odporu vzduchu, který by mohl ovlivnit účinnost systému.
Kompenzace podtlaku: Když se čerpadlo zastaví nebo dojde ke ztrátě napájení, náhlý pokles tlaku v potrubí vytvoří podtlak. Ventil automaticky nasává vzduch během 3 sekund, čímž zabraňuje deformaci potrubí nebo jeho prasknutí v důsledku podtlaku (např. při nehodách s vodním rázem).
Typické aplikační scénáře:
Potrubí pro čistou vodu (např. městské zásobování vodou, dálkový-přenos vody)
Topné systémy (centrální klimatizace, solární vytápění, podlahové vytápění)
Průmyslová přeprava kapalin (vyžaduje odstranění plynu, aby byla zajištěna přesnost měření)

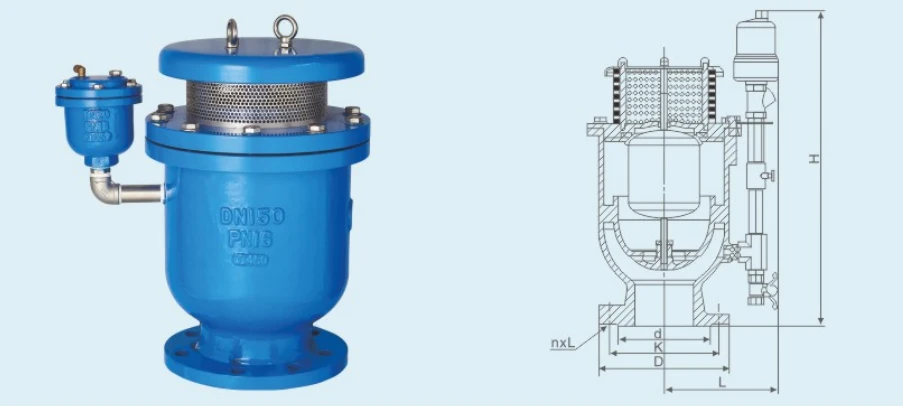

Kreslení kompozitního vysokorychlostního-výfukového ventilu
Struktura a princip kompozitního vysoko{0}}vzduchového ventilu: Duální-spolupráce ventilů, konstrukce proti-zanášení
Dvojitá-kombinovaná konstrukce ventilů
Hlavní odvzdušňovací ventil: Velký-průměr, který je zodpovědný za vysokorychlostní-odvzdušňování během fáze plnění vodou.
Mikro-odvzdušňovací ventil: Malý-průměr, během provozu nepřetržitě odvětrává stopová množství vzduchu.
Pouzdro proti-vyfouknutí-: Chrání plovák před vyhozením vysoko-rychlostním prouděním vzduchu a zablokováním ventilace, čímž zajišťuje stabilní provoz ventilu při vysokém tlaku a vysoké-rychlosti proudění vzduchu.
Tři fáze principu práce
Stupeň plnění vodou: Plovák je gravitací v otevřené poloze a odvětrává velké množství vzduchu, dokud hladina vody v potrubí nestoupne.
Provozní fáze: Plovák uzavře hlavní ventil, když hladina vody stoupá, zatímco mikro{0}}odvzdušňovací ventil pokračuje v činnosti.
Fáze vypnutí čerpadla: Tlak v systému prudce poklesne, plovák klesne a otevře přívod vzduchu, čímž se do 3 sekund dokončí kompenzace podtlaku.
Klíčové technické parametry
Materiál: Tělesa ventilů běžně používají WCB (uhlíková ocel) nebo CF8 (nerezová ocel), vhodné pro čistou vodu, surovou vodu a další média.
Jmenovitý tlak: 1,6-16MPa, pokrývající většinu scénářů přenosu vody.
Rozsah průměrů: DN25-DN400, flexibilně volitelný podle velikosti potrubí.
Aplikační specifikace pro kompozitní vysoko{0}}rychlostní odvzdušňovací ventily: Body instalace a údržby
Místo instalace
Vertikální instalace: Přednostně zvolte horní část stoupačky nebo konec vodorovné trubky, aby se zajistilo přirozené hromadění plynu na ventilu.
Zóna{0}}oddělování kapaliny: Doporučuje se nainstalovat průlez nebo vyrovnávací část, aby se zabránilo smíchání plynu a kapaliny a ovlivnění účinnosti odvzdušňování.
Ochranná opatření
Buffer Plug Valve: Vyžaduje se pro systémy s častými výpadky vody, aby se zabránilo nárazu vody z důvodu poškození vnitřních součástí ventilu.
Izolace a ochrana proti mrazu: Při venkovní instalaci izolujte ventil a potrubí, abyste zabránili zamrznutí a prasknutí při nízkých teplotách.
Zakázané scénáře: Přísně zakázáno použití v odpadních potrubích obsahujících pevné částice, aby se zabránilo ucpání odvzdušňovacího otvoru nečistotami.
Doporučení pro údržbu
Pravidelná kontrola: Zkontrolujte opotřebení plováku a těsnění a odstraňte nečistoty z ventilace.
Matching Isolation Valve: Umožňuje izolaci ventilu během údržby a zabraňuje vypouštění systému.
