Spodní ventil, který se skládá z klíčových součástí, jako je tělo ventilu, kryt ventilu, kotouč ventilu, těsnicí kroužek a těsnění, je typ zpětného ventilu. Je speciálně navrženo a instalováno na samém dně sacího potrubí čerpadla, aby se zabránilo vyprázdnění vody v sacím potrubí po vypnutí.

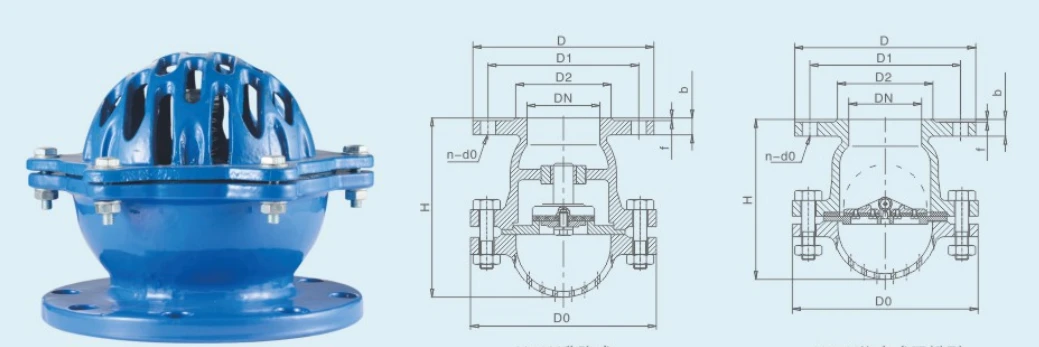

výkres spodního ventilu
Pracovní princip:
Voda ze zdroje vstupuje do těla ventilu přes víko ventilu. Pod tlakem kapaliny se otevře kotouč ventilu a umožní průtok vody nebo jiného kapalného média. Když čerpadlo přestane fungovat, tlak ve výstupním potrubí rychle uzavře kotouč ventilu a zabrání kapalině v proudění zpět do zdroje vody. Tím je dosaženo jak hladkého čerpání, tak úspory vody.
Vlastnosti produktu:
Zabraňuje zpětnému toku: Omezuje návrat kapaliny z potrubí čerpadla do vodního zdroje, funguje pouze jako přítokový-systém. To zajišťuje, že sací potrubí je plné kapaliny, když se čerpadlo restartuje, čímž se eliminuje potřeba dodatečného přidávání vody.
Odolnost proti ucpání-: Kryt ventilu má několik vstupů vybavených sítem a výztužnými žebry, které fungují jako vodní kanál a podpora, snižují přítok nečistot a snižují pravděpodobnost ucpání patního ventilu.
Více způsobů připojení a typů průměrů: K dispozici v typech s jedním-diskem, dvojitým{1}}diskem a více-diskem, s přírubovým a závitovým připojením pro splnění různých požadavků na instalaci.
Různé materiály: Mezi běžné materiály tělesa ventilu patří nerezová ocel SUS304 a SUS316L, ale na vyžádání jsou k dispozici i jiné legované oceli, litina, ocelolitina a měď. Některé modely jsou dokonce potaženy fluoropolymerem-, aby vyhovovaly různým pracovním prostředím a médiím.
Volitelné povrchové úpravy: Povrchy tělesa ventilů mohou být mechanicky leštěny nebo elektrolyticky leštěny s přesností 0,25 µm, v závislosti na požadavcích zákazníka.
Flexibilní způsoby pohonu: Patní ventily lze ovládat ručně nebo pneumaticky.
Aplikační scénáře:
Vybavení čerpadel: Používá se především v čerpadlech a jiných mechanických zařízeních pro manipulaci s kaly. Obvykle se instalují na dno podvodního sacího potrubí čerpadla, aby zabránily zpětnému toku kalu a zajistily normální provoz čerpadla. Obecně jsou však vhodné pro čistá média; média s vysokou viskozitou nebo nadměrnou velikostí částic nejsou pro patní ventily vhodná.
Vyprazdňování nádrže: Nožní ventil je přivařen ke dnu kontejneru, čímž je dosaženo optimálních vyprazdňovacích, čisticích a dezinfekčních účinků. Umožňuje také důkladné promíchání pracovního média podle různých požadavků procesu. Umístění spodního ventilu co nejblíže ke stěně nádrže zajišťuje bezproblémový zážitek bez mrtvých zón a zabraňuje turbulencím při vyprazdňování.
Pro přepravu chemikálií jsou na spodku cisternových vozů instalovány fluoropolymer-vyložené námořní ventily. Hlavní těsnění je umístěno uvnitř nádrže. V případě náhodného poškození potrubí nebo ventilů zůstane nádrž utěsněná a zabrání tak úniku kapaliny. Tento typ ventilu, který je vhodný pro přepravu chemických surovin, zlepšuje bezpečnost a spolehlivost přepravy.
