Nouzový uzavírací-ventil je typ hydraulického ovládacího ventilu. Skládá se z hlavního ventilu, škrtící klapky, pilotního ventilu, manometru a dalších potrubních armatur. Když je vstupní tlak hlavního ventilu nižší než nastavený tlak pilotního ventilu, je pilotní ventil otevřen. Tlak uvnitř komory horního krytu hlavního ventilu se rovná výstupnímu tlaku hlavního ventilu, což vytváří tlakový rozdíl mezi vstupem a výstupem. Voda protéká ventilovým portem a ven z výstupu. Když se spustí požární čerpadlo nebo tlak čerpadla s proměnnou frekvencí stoupne a překročí nastavený tlak řídicího ventilu, tlak přes řídicí potrubí řídicího ventilu se zvýší od vstupu hlavního ventilu. Tím se zvýší tlak působící na pružinu, stlačí ji směrem dolů a způsobí pohyb jádra ventilu směrem dolů, čímž se uzavře řídicí ventil. V tomto okamžiku vstupní tlak hlavního ventilu plynule doplňuje horní komoru krytu ventilu hlavního ventilu přes škrticí klapku. Protože tlak směrem dolů na kotouč ventilu je větší než tah směrem nahoru, hlavní ventil se uzavře. Klíčovým bodem, který je třeba poznamenat, je, že když je vstupní tlak nižší než nastavený tlak, ventil zůstává otevřený; když je vstupní tlak větší než nastavený tlak, ventil se uzavře.
Tento ventil je vhodný pro systémy zásobování vodou v obytných komunitách, kde jsou požární-voda a užitková voda zapojeny paralelně. Když je potřeba hasicí-voda, ventil automaticky uzavře domácí přívod vody, aby zajistil přívod-požární vody. Po skončení hašení se ventil automaticky otevře, aby se obnovila dodávka vody do domácnosti, což je nákladově-efektivnější než tradiční samostatné zásobování vodou pro hašení.
Funkce
Funkce nouzového vypnutí:
Během hašení požáru se zvýší tlak v systému a ventil automaticky uzavře přívod vody pro domácnost, čímž je zajištěn dostatečný přívod vody pro hašení.
Po ukončení hasebního zásahu tlak v systému klesne a ventil se automaticky otevře, čímž se obnoví dodávka vody pro domácnost.
Zajištění bezpečnosti:
Zabraňuje konkurenci mezi hašením požárů a zásobováním domácností vodou a zajišťuje spolehlivost systému požární ochrany.
Zabraňuje zpětnému toku hasicí vody v kontaminaci domácího vodovodu (vyžaduje pojistku proti zpětnému toku).
Optimalizace nákladů:
Není vyžadována žádná samostatná vodovodní síť pro hašení požárů, což snižuje náklady na výstavbu a složitost údržby.
Průvodce výběrem
Jmenovitý průměr (DN):
Standardní modely: DN40-500mm, pokrývající potřeby většiny obytných komunit.
Speciální požadavky: K dispozici jsou přizpůsobené ventily s velkým-průměrem od DN350 do 700 mm.
Jmenovitý tlak (PN):
Standardní jmenovité tlaky: PN1,0, PN1,6, PN2,5MPa, přizpůsobitelné různým scénářům tlaku vody.
Média a teplota:
Použitelná média: Čistá voda, splašky, mořská voda a další-nekorozivní kapaliny. Teplotní rozsah: Menší nebo rovný 80 stupňům. Pro vysokoteplotní-aplikace jsou vyžadovány speciální materiály.
Způsob připojení:
Primárně přírubové připojení pro snadnou instalaci a údržbu.

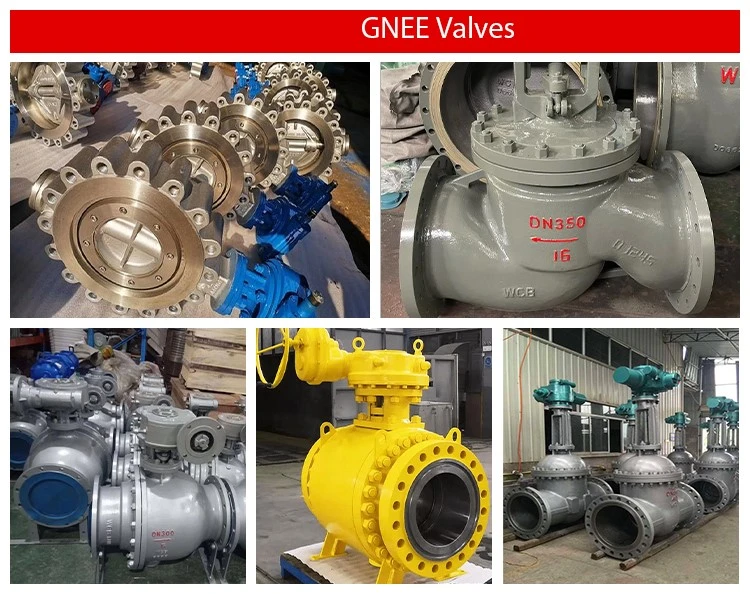

Nouzový uzavírací ventil Factory
