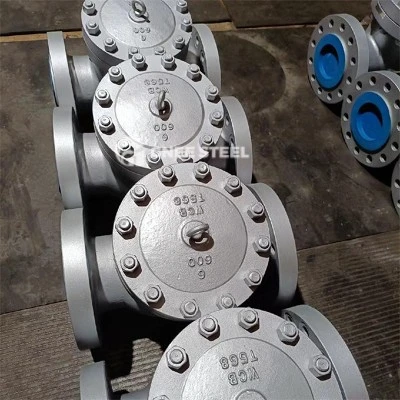

Swing Check ventil je běžný automatický ventil. Následuje podrobný úvod o tom:
Definice a principy
Definice: Swingova kontrolní ventil, také nazývaný jednocestný ventil nebo kontrolní ventil, je kontrolní ventil, jehož disk ventilu otáčí kolem osy kolébky v tělesné dutině.
Princip: Automaticky se pohybuje pod působením tlaku tekutin a mrtvé váhy ventilu. Když tekutina protéká dopředu, disk ventilu se otevře pod působením tlaku tekutiny, aby umožnil projít tekutinou; Když tekutina přestane tekoucí nebo protéká zpět, disk ventilu zavře pod působením mrtvé váhy a tlaku v reverzní tekutině, aby zabránil tekutině vzad.
Strukturální složení
Skládá se hlavně z tělesa ventilu, krytu ventilu, sedadla ventilu, ventilu, kolébku, kolíku a dalších částí. Disk ventil je ve tvaru disku a otáčí se kolem hřídele kolíku mimo kanál sedadla ventilu. Zadní strana ventilu je fixně nainstalována na jednom konci kolébky přes spojovací šroub a matici a druhý konec kolébky je k závěru nainstalován na vnitřní držáku stěny tělesa ventilu.
Typ
Typ jednoho disku: K dispozici je pouze jeden kanál sedadla ventilu a jeden ventilový disk, který je vhodný pro kontrolní ventily se středním kalibrem.
Typ dvojitého tahu: K dispozici jsou dva disky ventilů a dva kanály sedadla ventilu, vhodné pro kontrolní ventily s větším průměrem.
Typ multi-plap: Otevírací a závěrečné části jsou složeny z mnoha disků ventilu s malým průměrem, vhodné pro kontrolní ventily s nominální velikostí DN600 nebo více, což může výrazně snížit hydraulický dopad, a nárazová síla disku ventilu na sedadlo ventilu je malá.
Funkce
Výhody: Kanál uvnitř ventilu je zefektivněn a odpor toku je menší než odpor přímého kontrolního ventilu zdvihu, který je vhodný pro potrubí velkého průměru; Otočení ventilu kolem kolíku není snadno bráněno nečistotami a viskózními médii.
Nevýhody: Při nízkém tlaku není jeho těsnicí výkon tak dobrý jako výkon kontrolního ventilu výtahu; Vzhledem k hmotnosti disku chlopně je odpor na tekutinu při otevírání relativně velký a ventilový disk je zavěšen v tekutině, což může způsobit turbulenci v tekutině, což vede k poklesu tlaku kapaliny přes kontrolní ventil výkyvu je větší než pokles tlaku přes jiné formy kontrolních ventilů; Když se směr průtoku náhle změní, disk ventilu náhle zavře na sedadle ventilu, což způsobí velké opotřebení sedadla ventilu a vodní kladivo podél potrubí.
Instalace a aplikace
Instalace: Obecně horizontální instalace, ale vertikální instalace je také možná, pokud rychlost disku ventilu nedosáhne polohy mrtvého bodu. Při instalaci na svislém potrubí by médium mělo proudit zdola nahoru.
Aplikace: Obecně se používá v potrubních systémech v ropné, chemické, metalurgii, elektrické energii, farmaceutickém, vodovodním a drenážním průmyslu, aby se zabránilo středním zpětnému toku a chránilo bezpečný provoz zařízení a potrubí.
