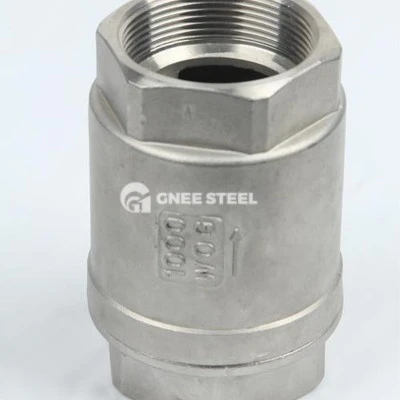

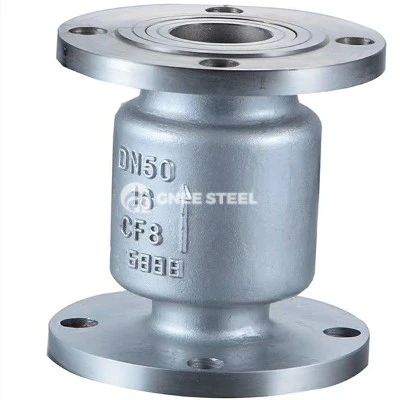

Pružinový kontrolní ventil je automatický ventil, který používá pružinovou sílu, aby pomohl rychlému uzavření ventilu. Jedná se o speciální konstrukční typ kontrolního ventilu. Jeho základní funkcí je zablokovat zpětný tok média a zvýšit výkon těsnění přes pružinu. Je vhodný pro scény s vysokými požadavky na účinnost utěsnění a rychlost uzavření.
1. Struktura a pracovní princip
Návrh základní komponenty
Disk ventil: Kruhová nebo disková struktura, obvykle vyrobená z nerezové nebo kompozitních materiálů; Jaro: Nainstalováno mezi ventilovým diskem a tělem ventilu, poskytující předpětí pro urychlení závěrečného působení; Těsnění: Sedadlo ventilu je pokryto elastickými materiály (jako je guma nebo polytetrafluorethylen), aby se zvýšila výkon těsnění nízkého tlaku.
Akce princip
Proces otevření: Když médium protéká dopředu, je přemožena síla předpětí pružiny, aby se tlačil ventilový disk otevřený; Proces uzavírání: Když se střední průtok sníží nebo zvrátí, pružina sila rychle resetuje ventil, aby blokoval zpětný tok.
2. Výhody a omezení výkonu
| Podmínky | ilustrovat |
|---|---|
| Utěsnění | Jarní předpětí tvoří nedostatečné utěsnění v podmínkách nízkého tlaku, což snižuje rychlost úniku o 80% ve srovnání s tradičním typem houpačky |
| Rychlost Response | Doba uzavření menší nebo rovná {{{0}}. 2 sekundy (ve srovnání s 0. 8-1. 5 sekund pro typ Swing Free Swing) |
| Použitelné média | Čistá kapalina nebo plyn (jako je čistá voda, stlačený vzduch), zavěšená hmota musí být předem filtrována (obsah menší nebo rovný 0. 1%) |
omezení:
Jaro může selhat v důsledku dlouhodobé koroze médiem a musí být pravidelně vyměňována (doporučený cyklus údržby menší nebo roven 500 hodin);
Vysoká viskozita nebo média obsahující částice může snadno způsobit jamba rušení.
3. typické scénáře aplikací
Systém uzavřeného cirkulace low-tlak
Jako jsou laboratorní potrubí cirkulace čisté vody a systémy HVAC, které se spoléhají na pružiny, aby se rychle uzavřely, aby se zabránilo znečištění zpětného toku;
„Zúčastněně se začalo a zastavilo ochranu skupiny čerpadla
Springs pomáhají při zkracení doby uzavření, aby se zabránilo středním zpětnému toku ovlivňujícímu oběžné kolo, když je čerpadlo zastaveno;
Verticky nainstalované potrubí
Síla pramenů překonává vliv gravitace, aby se zajistilo, že disk ventilu je spolehlivě uzavřen ve směru svislého toku
4. srovnání s jinými kontrolními ventily
| Podmínky |
Kontrolní ventil nakládání |
Swingova kontrolní ventil |
|---|---|---|
| Vypnutí napájení | Jarní síla + střední tlak | Střední tlak + gravitace |
| Použitelný průměr potrubí | Hlavně malý průměr (dn menší nebo rovný 50 mm) | Hlavně velký průměr (DN větší nebo rovná 50 mm) |
| Úroveň hluku | Méně nebo rovné 50 dB (dopad na jarní vyrovnávací paměť) | 70-85 db (přímá kolize s kovovými částmi) |
