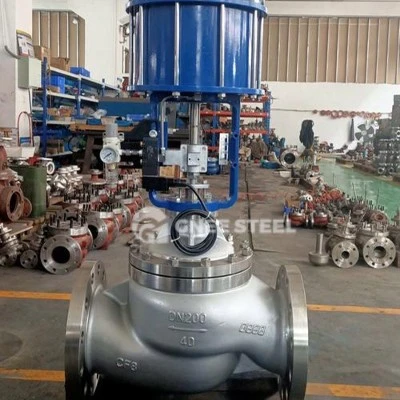

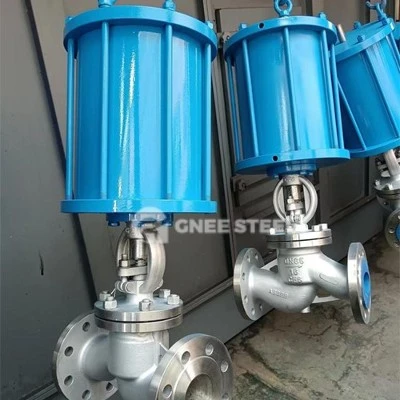

Pneumatický zastavovací ventil je automatický regulační ventil poháněný stlačeným vzduchem, který se používá hlavně pro přesné omezení, distribuci nebo přepínání průtoku potrubí. Jeho hlavní rysy jsou následující:
1. Základní definice a funkce
Funkční charakteristiky
Pneumatický ovladač řídí disk ventilu, aby provedl lineární zvedání a snižování pohybů, aby se dosáhlo rychlého omezení nebo regulace průtoku tekutiny (kapalina, plyn nebo pára). Je vhodný pro úplné otevřené\/plné uzavřené pracovní podmínky a má výhody rychlého otevření a uzavření a spolehlivého utěsnění.
Control Method
Přijímejte externí ovládací signály (jako jsou pokyny PLC nebo zpětná vazba tlaku), přepněte vzduchový obvod pomocí solenoidového ventilu, pohon ovladače k přesunu a podporujte operaci vzdálené automatizace.
2. Základní struktura a komponenty
Actuator
Pneumatické membrány Typ: Použijte tlak vzduchu k zatlačení membrány k vytvoření posunu, vhodného pro nízký tlak a malé scénáře tahu.
Pneumatický typ pístu: Přijímá plovoucí pístovou strukturu, velký výstupní tah, vhodný pro ventily s vysokým tlakem nebo velkým průměrem (jako je DN300 a vyšší).
Single-Activing Cylinder: Vestavěná resetovaná pružina automaticky obnoví počáteční polohu, když se ztratí tlak (například scénář nouzového vypnutí).
Double-působící válec: Spoléhání se na obousměrný tlakový pohon vzduchu vyžaduje, aby vnější zdroj vzduchu přepnul směr, se silnějším tahem, ale bez funkce automatického resetování.
Vastejte tělo a těsnicí systém
Konstrukce Valuovy chlopně: Většina z nich jsou struktury zástrčky-cone a těsnicí povrch přijímá ploché nebo kónické tvrdé těsnění (jako je povrchová úleva stellite) a mechanismus nuceného utěsnění zajišťuje nulový únik za podmínek vysokého tlaku.
Průvodce kmenem valu: Obvykle je poskytován vodicí pouzdro, aby se snížilo tření a prodloužení životnosti.
3. pracovní princip
AIR Zdrojová jednotka
Poté, co stlačený vzduch vstoupí do dutiny ovladače, tlačí píst nebo film, aby vytvořil mechanickou sílu, řídí stopku ventilu, aby se pohyboval svisle, takže se chlopeň ventilu kontaktuje nebo se odděluje od sedadla ventilu.
Control Process
Nastavením směru přívodu vzduchu (pozitivní nebo negativní) a tlaku vzduchu je otevření ventilu přesně kontrolováno, aby bylo dosaženo úplného regulace středního mezního nebo průtoku.
4. Materiály a parametry výkonu
Body Material: Volitelná uhlíková ocel WCB, 3 0 4\/316L z nerezové oceli, chrome-molybdenum ocel atd., S teplotním rozsahem -29 stupeň do 550 stupňů a tlakovou hladinu pokrývající PN1,6 ~ 16,0MPA.
Sealingová úroveň: V souladu se standardem API 598 je rychlost úniku menší než 10^-6 Ml\/S, vhodná pro vysokou čistotu nebo prostředí nebezpečných médií (jako jsou LNG, kyselinová a alkálická roztok).
5. Typické scénáře aplikace
Energy Industry: Cut-off potrubí potrubí pro potrubí, nouzové vypnutí plynového přenosu a distribučního systému.
Chemická produkce: Přepínání média reaktoru, Korozivní kontrola tekutin.
Environmentální ochrana inženýrství: Regulace systému čištění kanalizací, izolace zařízení pro odsouzení plynu.
Summary: Pneumatický zastavovací ventil integruje pneumatický pohon a technologii nuceného těsnění, má jak účinnou citlivost, tak vysokou spolehlivost a je klíčovým zařízením pro kontrolu tekutin v průmyslových automatizačních systémech.
