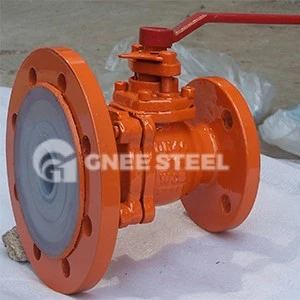

Manuální kulový ventil je ventil, který řídí míč a otáčí se manuálním provozem (jako je otáčení ručního kola nebo tahání rukojeti), aby se otevřel, zavřel nebo ovládal směr průtoku kanálu tekutiny. Její hlavní rysy a aplikace jsou následující:
I. základní struktura a pracovní princip
Basické složení
Sestava karoserie Valu: včetně koule (s kulatým nebo V ve tvaru otvoru), sedadla ventilu (těsnění PTFE/kovové), stonek ventilu (spojovací rukojeť a kulička) a rozhraní příruby/závitu.
Operační díly : Ruk (90 stupňový spínací ventil) nebo červový převodový kol (regulační ventil s více obložením).
Workflow
Otevřete : Otočte rukojeť → Stonek ventilu řídí míč, aby se otáčel 90 stupňů → skrz otvor je zarovnán s potrubím → tekutinami.
Close : Otočte rukojeť v opačném směru → skrz otvor koule blokuje průtokový kanál svisle → těsnicí plocha je stisknuta, aby se dosáhlo omezení.
Ovládání směru toku (třícestný ventil): Přepněte střední konfluenci/odklon otáčením v konkrétním úhlu (jako je typ L spojující dva způsoby, typ T spojující tři způsoby).
2. typy a funkce jádra
Klasifikace podle struktury
Plovoucí kuličkový ventil: Střední tlak tlačí kouli k stisknutí sedadla ventilu (jednoduchá struktura, použitelná menší nebo rovná 4,0 MPa).
Fixovaný kulový ventil: Kouskové ložisko je pevné a sedadlo ventilu se pohybuje a těsnění (vysokotlaký odpor větší než nebo rovný 10MPA, malý točivý moment).
Třídílný kulový ventil: Tělo ventilu je demontováno ve třech částech pro snadnou údržbu (běžně se používá v hygienických farmaceutických potrubích).
Klasifikace podle funkce
Kouřový ventil typu O: Design s plným vrháním, odolnost proti průtoku se blíží nule (médium s vysokou viskozitou, jako je přeprava ropy).
Valve typu V: Kalk má výřez ve tvaru písmene V, který může přesně upravit průtok a nakrájet vlákno (ovládání buničiny papírového trhu).
Třícestný kulový ventil: Dosažení odklonu, konfluence nebo přepínání směru toku (vícecestné krmení chemických reaktorů).
3. Vynikající výhody
Spolehlivý provoz: Jednoduchá struktura, nízká míra selhání, žádná závislost na výkonu (bezpečnost prostředí odolné proti výbuchu). Stong těsnění: Měkké těsnění (PTFE) může dosáhnout nulového úniku, tvrdé těsnění (slitina) vydrží vysokou teplotu 550 stupňů.
Easey údržba: Movivatelný těsnicí kroužek se snadno vyměňuje (například sanitární kulový ventil podporuje online čištění CIP).
Ekonomické a použitelné: Náklady jsou pouze 30% ~ 50% elektrických/pneumatických ventilů a je upřednostňováno pro malé systémy.
4. Typické scénáře aplikací industriální potrubí: Výřez olejové nádrže, přepínání surovin chemického reaktoru.
Systém živobytí People: Vytváření vodovodních a drenážních spínačů, vodní ventily HVAC.
Special Fields:
Jídlo a léčivo: all-inclusive sanitární kuličkový ventil (bez návrhu mrtvého úhlu, splnění standardů GMP);
Inženýrství na ochranu životního prostředí: Regulační ventil typu V pro potrubí kanalizace obsahující částice.
5. Body výběru a operace KEY KNEY PRO VÝBĚR :
Vyberte tělo ventilu z nerezové oceli + těsnění PTFE pro korozivní média;
Použijte tvrdý těsnicí ventil typu V pro tekutiny obsahující částice;
Podmínky vysokého tlaku (＞ 10 MPA) vyžadují pevnou strukturu míče. Safe Operation:
Přetlak je zakázán (limit tlaku měkkého těsnění 1,6 MPA);
Rezervovat prostor pro rotaci rukojeti během instalace;
Třícestné ventily musí potvrdit značku směru toku (aby se zabránilo úniku reverzního tlaku).
Příklad Application Příklad : Chemické rostliny používají manuální třícestné kulové ventily (kanál typu L-typu) pro přepínání vstupní dráhy kyseliny a alkalické kapaliny a rukojeť se otáčí o 180 stupňů pro přepínání směru toku; Potravinové továrny používají sanitární manuální kulové ventily (all-inclusive leštění) ke kontrole přepravy sterilních materiálů.
