1. základní definice

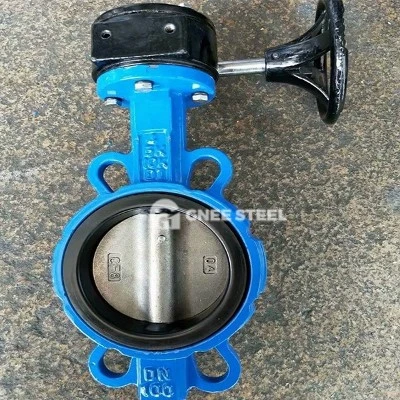

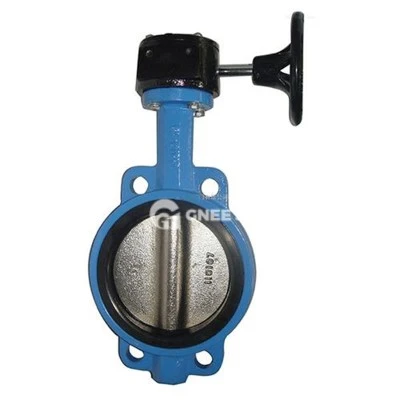

Převodová motýlí ventil je motýlí ventil vybavený zařízením pro přenos převodovky. Mechanismus redukce ozubeného kola řídí stonek ventilu, aby se otáčel, a řídí motýlí desku, aby se otáčel v rozsahu 0-90 stupně, aby se dosáhlo funkce otevírání a uzavření nebo regulace toku. Její základní rysy jsou vysoce výstupy točivého momentu a provozní stabilita, vhodná pro manuální nebo poloautomatickou kontrolu podmínek velkého kalibru nebo vysokého tlaku.
2. základní struktura a pracovní princip
Složení komponenty
Převodové zařízení převodovky: Obvykle přijímá strukturu převodovky červy, vstupuje napájení ručním kowem nebo motorem a po zpomalení je přenáší do stonku ventilu, zesílením provozního momentu (například ruční kolo se otáčí několikrát, aby se pouze ktoli ventilové stonky);
Tělo ventilu motýlů: zahrnuje tělo ventilu (litinová nebo nerezová ocel), kulatou desku motýlů, stonek ventilu a sestavu těsnění. Periferie motýlí destičky je navržena tak, aby byla zefektivněna, aby se snížila odolnost proti tekutině.
Akce mechanismu
Během provozu převodovka převádí víceúhelníkovou rotaci ručního kola nebo motoru do 90 stupňové rotace stonku ventilu, která poháněla motýlí desku tak, aby přepnula z plně otevřeného (rovnoběžného s potrubím), aby byla plně uzavřena (kolmá k potrubí);
Přenos převodovky má funkci samosmyvadla, která může při jakémkoli otvoru opravit polohu motýlí destičky, aby se zabránilo středním tlaku, aby způsobil náhodný posun ventilu.
3. KEY VÝHODY
Adaptabilita adaptabilita točivého momentu
Mechanismus redukce převodovky může amplifikovat točivý moment více než 10krát, což je vhodné pro potrubí s velkým průměrem nad DN200 nebo vysokotlaké systémy (jako jsou třídy 600 a vyšší podmínky).
„Ovládání a trvanlivost
Přenos převodovky pro červ má vysokou přesnost (chyba menší než ± 1 stupeň) a má nízké opotřebení při dlouhodobém používání a jeho délka života může dosáhnout 100, 000 otevírací a zavírací cykly.
Low Provozní zatížení
Ve srovnání s přímým provozem rukojeti zařízení převodovky snižuje požadavky na pracovní sílu a manuální operační točivý moment může být snížen na méně než 1\/5.
4. typické scénáře aplikací
Petrochemická: kontrola toku pro předávání korozivních médií (jako jsou kyseliny a alkaliky), odolávající výkyvy tlaku a vysoké teploty (-29 stupeň ~ 300 stupňů);
Dodávka městské vody: omezení a regulace tlaku kufrových potrubí nad DN500, přizpůsobující se dopadu na vysokotlaké vodní kladivo;
Power System: Otevření a uzavření kontroly potrubí s cirkulací chladicí vody, které odpovídají podmínkám s vysokým průtokem.
5. Body údržby
Mazací správa: Převodovka musí být pravidelně injikována tukem potravin (jako je NLGI stupeň 2), aby se zabránilo lepení;
Kontrola těsnění: Zkontrolujte opotřebení sedadla ventilu a těsnění motýlí desky každou čtvrtinu, aby nedošlo k úniku středního úniku (rychlost úniku musí být menší než 0 01%).
Shrnutí
Motýlové ventily ovládané ozubením převodovkou dosahují ovládání vysokých a vysokých přesných tekutin prostřednictvím zařízení pro přenos převodovky, přičemž se zohledňují jak provozní pohodlí, tak stabilitu systému a jsou široce používány ve velkém průměru, vysokotlakých nebo často upravených průmyslových potrubích. Její charakteristiky zamykání červů a konstrukce odolný proti opotřebení výrazně zlepšují spolehlivost dlouhodobého provozu.
