1. Základní definice a funkce

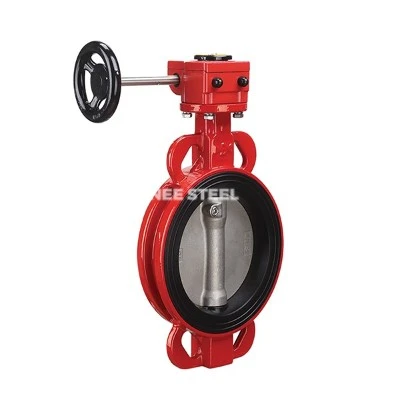

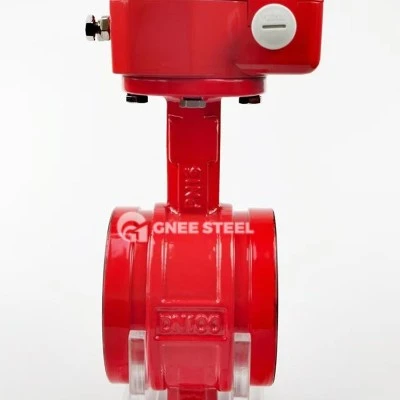

Pohazový motýl ventil je speciální ventil motýlů navržený pro scénáře s vysokou teplotou nebo ohněm. Jeho základní funkcí je udržovat strukturální integritu a blokovat tok médií při extrémních teplotách, aby se zabránilo šíření plamenů podél potrubí. Na rozdíl od konvenčních ventilů motýlů musí jeho tělo ventilu, těsnění a mechanismus pohonu dosáhnout vysokoteplotního tání a poruchy těsnění pomocí refrakterního výběru materiálu a návrhem struktury ohně.
2. Klíčové funkce designu
Žádost o refrakterní materiál
Tělo ventilu a motýlí destička: Vyrobeno z oceli z lehké slitiny odolné proti teplotě (jako je 304H, 316L) nebo svařované ocelové desky, s odolností proti teplotě více než 800 stupňů, což zajišťuje, že se tělo ventilu během požáru nedeformuje;
Sestava těsnění: Vybaveno pevným těsněním kovu (jako je například nerezová ocel + grafitová spirálová rána), může stále udržovat výkon těsnění při vysokých teplotách, aby se zabránilo změkčení a selhání elastických materiálů.
Firepoof Struktura výztuž
Mezi izolační hřídelí izolace hřídele ohněm: Mezi stonku ventilu a pohonem pro blokování tepelného vedení do externího řídicího systému je nastavena palebná krabička nebo izolační vrstva keramických vláken;
„Zamykací zařízení“: Integrovaný spouštěcí mechanismus pojistky automaticky uzavírá ventil, když teplota překročí prahovou hodnotu, bez externí podpory výkonu.
3. typické scénáře aplikace
Systém přenosu eNenergy: plynovody, zkapalněné ropné skladování a dopravní zařízení, aby se zabránilo úniku plynu při požárech v zhoršení katastrofy;
Průmyslové vysokoteplotní prostředí: Činky z ocelových rostlin, potrubí výfukových plynů s vysokým teplotou v chemických rostlinách, pro blokování šíření ohně procesními médii;
Stavební systém požární ochrany: Spojeno s ohněmi Sprinklery za účelem kontroly nouzové izolace ventilačních kanálů v zónách požární ochrany.
4. Standardy ověřování výkonu FireProof Butterfly Ventily musí projít ISO 10497 (test požáru ventilu) nebo certifikaci API 607. Obsah testu zahrnuje: Požární odolnost: Zůstaňte zapečetěni do 30 minut po vystavení plamene 750 stupňů; Odolnost proti tepelnému šoku: stále se může otevřít a zavírat normálně poté, co byl náhle ochlazen vysokoteplotním sprejem studené vody.
