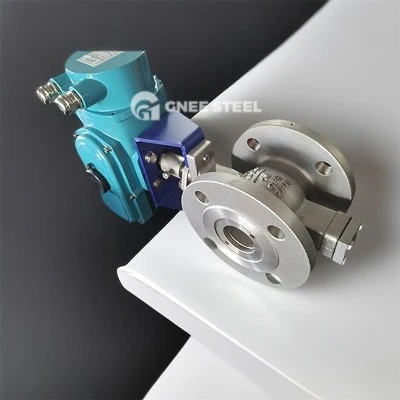

Jádro elektrického kulového ventilu typu V- je koule s kanálem ve tvaru V-, poháněná elektrickým pohonem, který se otáčí o 90 stupňů, aby se dosáhlo řízení toku média a lineární regulace. Vyznačuje se vysokým poměrem točny 100:1 až 300:1 a rovnoprocentní průtokovou charakteristikou. Strukturálně se dělí na plovoucí, pevné a pružné typy. Plovoucí typ je vhodný pro středotlaké a nízkotlaké{10}}těsnění, pevný typ je vhodný pro vysoko-aplikace a aplikace s velkým{12}}průměrem a pružný typ je navržen speciálně pro vysoko-teplotní a vysokotlaké{14}}aplikace. Těleso ventilu je vyrobeno z nerezové oceli, uhlíkové oceli atd., s jmenovitými průměry od DN25 do 400 mm a provozními teplotami v rozsahu od -40 stupňů do 250 stupňů. Vyhovuje průmyslovým standardům jako GB/T12237 a ASME B16.34. Zářez ve tvaru písmene V může odříznout média obsahující vlákna nebo částice. Metody těsnění zahrnují kovová tvrdá těsnění a PTFE měkká těsnění. Podporuje připojení příruby a destičky a integruje funkce automatického ovládání a dálkového ovládání.
Mezi jeho hlavní konstrukční vlastnosti patří:
Střihací port ve tvaru V: Mezi kuličkou a sedlem ventilu dochází ke smyku, který účinně řeže vlákna, malé částice nebo kal, aby se zabránilo ucpání.
Kompaktní konstrukce: Malé rozměry a nízká hmotnost, podpora více způsobů instalace (jako je vertikální a horizontální instalace), vhodná pro prostorově-omezené scénáře.
Konstrukce těsnění: Při použití pohyblivého kovového sedla ventilu nebo měkkého těsnicího materiálu (jako je PTFE) je netěsnost menší nebo rovna 10⁻⁶ × jmenovitý průtokový koeficient, splňující přísné požadavky na těsnění.
Hlavní výhody a oblasti použití
1. Vynikající výkon
Přesnost nastavení: Průtokové charakteristiky jsou ekviprocentní, s nastavitelným poměrem až 100:1 (některé modely dosahují 300:1), vhodné pro přesné řízení průtoku.
Nízká odolnost vůči tekutinám: Nízká tlaková ztráta v plně otevřeném stavu zlepšuje účinnost systému.
Odolnost proti opotřebení a korozi: Vyrobeno z nerezové oceli, uhlíkové oceli nebo se speciálními povlaky, vhodné pro vysokoteplotní, vysokotlaká a vysoce korozivní média.
Snadné ovládání: Podporuje vzdálené automatické ovládání; rychlé otevírání a zavírání (otočení o 90 stupňů dokončí spínač).
2. Aplikační scénáře
Chemikálie/ropa: Manipulace s korozivními médii,-kapalinami s vysokou viskozitou a materiály obsahujícími pevné částice (např. vápenná kaše).
Farmacie/Potraviny: Splňuje hygienické normy pro přesnou kontrolu dávkování.
Úprava vody: Reguluje průtok a tlak pro kontrolu kvality vody.
Plyn/stlačený vzduch: Řídí emise a tlak plynu, aby se zabránilo kolísání potrubí.
HVAC: Reguluje průtok a teplotu systému pro zlepšení energetické účinnosti.
Napájení/Osvětlení: Zajistěte stabilní připojení potrubí a vyhněte se rušení elektrickým obloukem.
