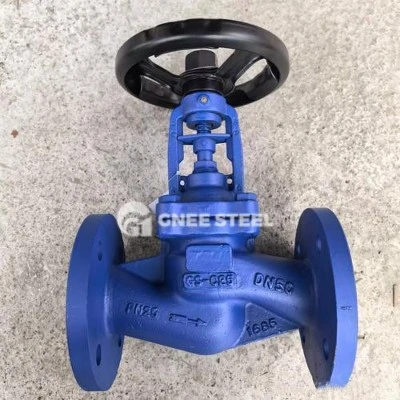

Bellows Sealed Globe ventil je glóbový ventil, který používá kovové měchy jako jádro těsnicí prvek. Dosahuje utěsnění nulového úniku na stonku ventilu přes elastickou deformaci měchy a používá se hlavně v pracovních podmínkách s přísnými požadavky na těsnění. Jeho hlavní rysy a pracovní principy jsou následující:
1. Core Structurální prvky
Návrh těsnění Bellows
Kovové měchy jsou svařeny mezi stonkem ventilu a krytem ventilu, aby vytvořily dynamickou těsnicí bariéru, která izoluje médium z atmosféry a zcela vyřeší problém úniku způsobený stárnutím tradičních balicích těsnění.
Přijetí těsnicí struktury double (Bellows + Packing): Když se měchy selže jako hlavní těsnění, může balení stále poskytnout záložní těsnění, aby se zajistila redundance bezpečnosti.
KEYKOLY ZEMPNUTÍ
Valve STEM: Po temperování a léčbě nitridingu je odolný vůči korozi a odolný vůči opotřebení.
Saling Surface: Cementovaný karbid na bázi kobaltu je svařován, odolný vůči erozi a korozi s vysokou teplotou a prodlužuje životnost.
Bellows: Vyrobeno z vysoce výkonné nerezové oceli, má dlouhou únavovou životnost a vydrží opakovanou expanzi a kontrakci pod vysokým tlakem.
2. pracovní princip
Otevřený a uzavření proces: Otočení ručního kola (nebo hnacího zařízení) pohání stonek ventilu, aby se pohyboval svisle, a disk ventilu stoupá a odpovídajícím způsobem klesá:
Když uzavřete: Disk ventil stiskne se sedadlem ventilu, měchy jsou stlačeny a deformovány a těsnicí povrch pevně zapadá, aby odřízl médium.
Když je otevřen: Disk ventil je zvednut, měchy se táhne a otevírá se kanál středního průtoku.
Mechanismus úniku Zero: Blouchy izolují médium z kontaktu s stopkem ventilu, což zcela blokuje únikovou cestu podél stonku ventilu.
3. výhody výkonu
| Funkce | Ilustrovat |
|---|---|
| Těsnění | Dynamické těsnění Bellows dosahuje nulového úniku stonku ventilu a vyhovuje mezinárodním těsnicím standardům. |
| Odolnost proti korozi | Nerezové měchy + těsnicí povrch karbidu, odolný vůči korozivním médiím (jako je amoniak a chlor). |
| Adaptabilita vysoké teploty | Příslušný teplotní rozsah je široký (-40 stupňů na +425 stupeň) a některé modely se používají speciálně pro páry a vysokoteplotní média. |
| Náklady na údržbu | Snižte frekvenci výměny balení a snižte dlouhodobé náklady na provoz a údržbu |
4. scénáře aplikací
Průmyslová odvětví: Petrochemická, elektrická energie, farmaceutické, chemické vlákno, vytápěcí systém atd.
Média: Vysoce rizikové tekutiny, jako je pára, hořlavé a výbušné plyny, toxické kapaliny, vysokoteplotní olejové výrobky atd.
Pracovní podmínky: Tvrdá prostředí, která vyžadují absolutní utěsnění a prevenci úniku.
