V-Řídící kulový ventil

V-Řídící kulový ventilje regulační ventil charakterizovaný zářezem ve tvaru V- v jádru koule. Je vhodný pro fluidní kontrolu suspenzí obsahujících vlákna nebo malé pevné částice v průmyslových odvětvích, jako je výroba papíru, chemické inženýrství a metalurgie. Je zvláště vhodný pro regulaci hustých a zakalených suspenzních médií, jako je buničina, bílá voda a černý louh v procesech výroby buničiny a papíru.

GNEE je přední výrobce ventilů v Číně, vybavený CNC dílnou, která vám poskytuje služby přizpůsobení ventilů.Certifikáty shody ventilů – ke stažení zde!

V-Funkce ovládacího kulového ventilu

1. Integrální struktura těla ventilu: Kulové ventily typu V- s přírubou i destičky mají integrální, boční-namontovanou konstrukci těla ventilu, která poskytuje vysokou strukturální tuhost a snižuje riziko deformace a úniku.

2. Samomazná-ložiska: Tělo ventilu obsahuje horní a spodní samomazná-ložiska, která nabízejí velkou kontaktní plochu s dříkem ventilu, vysokou nosnost-a nízký koeficient tření, čímž snižují krouticí moment ventilu.

3. Možnosti sedla ventilu: V závislosti na médiu a provozních podmínkách lze zvolit buď tvrdé kovové těsnění, nebo měkké těsnění PTFE. Kovová sedla ventilů s tvrdým těsněním se vyznačují překryvnou vrstvou z tvrdé slitiny na těsnicím povrchu, tvrdým chromováním na kulovém povrchu nebo vytvrzovacími úpravami, jako je svařování rozprašováním nebo iontová nitridace, čímž se prodlužuje životnost těsnicí plochy a teplotní odolnost. PTFE ventilová sedla s měkkým těsněním nebo zesílená PTFE ventilová sedla nabízejí vynikající těsnicí výkon, odolnost proti korozi a širokou škálu aplikací.

4. Ekonomické a praktické: Tělo ventilu je lehké a krouticí moment vřetene ventilu je nízký, což umožňuje menší odpovídající velikosti pneumatických nebo elektrických pohonů. Ve srovnání s jinými typy regulačních ventilů nabízí vysokou nákladovou-efektivitu. 5. Široký rozsah přizpůsobivosti médií: Díky smykové síle mezi otvorem ve tvaru V a sedlem ventilu a hladkému a zaoblenému průtokovému kanálu uvnitř dutiny ventilu je méně pravděpodobné, že se médium bude hromadit ve vnitřní dutině. Kromě toho, že je vhodný pro kapalná média, je tedy ještě vhodnější pro systémové řízení médií obsahujících vlákna a pevné částice.

6. Přesná regulace malých průtoků: Prostřednictvím speciálního otvoru ve tvaru V- v jádru ventilu o malém-průměru lze dosáhnout přesné regulace malých hodnot Cv.

V-Konstrukční standardy řídicích kulových ventilů

1. Normy přírub: GB/T9113.1-2010, JB/T79.1-1994, HG20592-2009, ASME B16.5, EN1092-1: 2001

2. Tlak{1}}Teplotní jmenovité hodnoty: GB/T12224-2007, ASME 816.34-2003, ISO7005-1

3. Standardy strukturální délky: Typ plátku: Enterprise standard; Typ příruby: ISAS75.04-1995, IEC/DIN534-3-2

4. Normy pro testování těsnění a pevnosti
Normy pro testování pevnosti a těsnění: GB/T4213-2007; Třída tvrdého těsnění: Podle standardu v tabulce níže, pokud uživatel nemá žádné zvláštní požadavky; pokud to uživatel vyžaduje, lze postupovat podle normy GB/T4213-2007 třídy V. Tlak pro zkoušku pevnosti je 15násobek jmenovitého tlaku. Zkouška těsnosti na ucpávce a přírubě je 11násobek jmenovitého tlaku. Těsnění ventilového sedla je testováno při maximálním rozdílu provozních tlaků. Pokud není jasný rozdíl maximálního provozního tlaku, zkouší se při 1,0 MPa (tlak vody). Když je maximální tlakový rozdíl menší než 0,6 MPa, zkouší se při 0,6 MPa. Médiem je voda s inhibitorem koroze a vodního kamene.

V-Ovládací kulový ventil Hlavní vnější rozměry

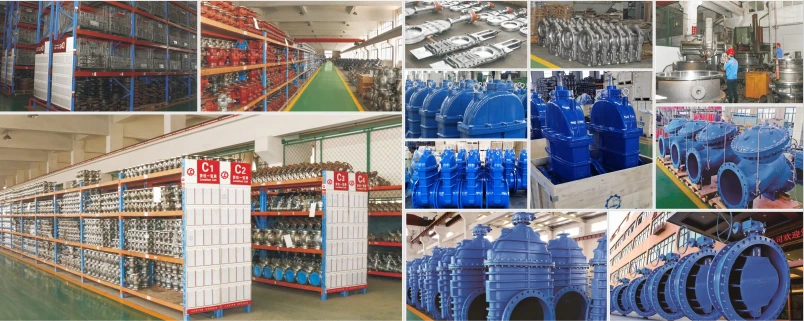

V-Továrna na ovládání kulových ventilů
