Základní rozdíl meziotočné zpětné ventilyapružinové-zpětné ventilyspočívá v jejich pracovních principech, konstrukčním řešení, rychlosti odezvy a použitelných provozních podmínkách. Jejich výkon v zabránění zpětnému toku se výrazně liší.
Swing zpětné ventilypři otevírání a zavírání spoléhají na otáčení kotouče ventilu kolem otočného čepu. Při dopředném toku médium tlačí do otvoru disk-ve tvaru disku ventilu; při zpětném toku se kotouč ventilu znovu usadí a utěsní svou vlastní hmotností a tlakem kapaliny. Jeho aerodynamický design vnitřního kanálu má za následek nízký odpor tekutin a nízký tlakový spád, takže je vhodný pro potrubní systémy s velkým-průměrem (DN≥50 mm), nízkým-průtokem- a čistými médii, jako jsou rozvody vody, odvodnění, požární ochrana a průmyslové potrubní sítě.
Protože se však kotouč ventilu při uzavírání spoléhá na gravitaci, je rychlost zavírání relativně pomalá. Je náchylné k vodním rázům, když tlak často kolísá nebo když se čerpadlo zastaví, a obvykle může být instalováno pouze do vodorovných nebo specifických nakloněných potrubí, což omezuje jeho směr instalace.
Zpětné ventily s pružinou-, na druhé straně mají vestavěnou-pružinu s předpětím. Při dopředném toku překonává tlak média sílu pružiny a otevírá ventil; při zpětném toku pružina rychle tlačí kotouč ventilu zpět do jeho utěsněné polohy. Tato konstrukce umožňuje rychlejší odezvu a rychlejší vypnutí, účinně snižuje vodní rázy a činí ji zvláště vhodnou pro aplikace s pulzujícím průtokem, vibracemi nebo vyžadující rychlé uzavření, jako jsou výstupy vodních čerpadel a domácí topné systémy.
Pružinová-struktura je také neomezená směrem instalace, což umožňuje vertikální nebo horizontální instalaci, čímž se zvyšuje její přizpůsobivost. Jeho průtoková dráha je však poměrně složitá, což má za následek mírně vyšší odpor tekutin a pružiny se mohou při delším používání unavit a selhat, což vyžaduje pravidelnou údržbu.
Získávat oba modely?Získejte tovární{0}}přímé nabídky pro Swing & Spring{1}}Nabité ventily ještě dnes.
Srovnávací tabulka: Zpětný ventil výkyvu vs. pružinový-zatížený zpětný ventil
| Srovnávací rozměr | Swing zpětný ventil | Pružinový-zatížený zpětný ventil |
| Uzavírací síla | Spoléhá se především naprotitlakahmotnostdisku. | Spoléhá se především namechanická síla vnitřní pružiny. |
| Konstrukční návrh | Kotouč se otáčí na čepu závěsu umístěném mimo oblast sedadla. | Kotouč se pohybuje podél středové linie a je držen proti sedlu pružinou. |
| Orientace instalace | Primárně horizontální. Vertikální instalace je pouze proNahorutok. | Jakýkoli směr(Horizontální, Vertikální nahoru/dolů nebo Nakloněný). |
| Rychlost zavírání | pomaleji. Dlouhá cestovní vzdálenost; opětovné usazení má mírné zpoždění. | Velmi rychle. Silně se zavírá dříve, než rychlost proudění dosáhne nuly. |
| Vodní kladivo/ovládání hluku | Chudý. Sklon k násilí"bouchnutí"a hydraulický tlumič. | Vynikající. Klasifikováno jako a"Tichý"design; účinně potlačuje vodní ráz. |
| Průtokový odpor (pokles tlaku) | Minimální. Přímá-cesta toku; velmi nízký pokles tlaku. | Střední/Vyšší. Musí překonat napětí pružiny; cesta toku je často klikatá. |
| Praskající tlak | Velmi nízká. Flow potřebuje pouze odtlačit stranou lehký-disk. | Vyšší/Nastavitelné. Závisí na předpětí pružiny-. |
| Výkon těsnění | Střední. Může mít menší netěsnosti při velmi nízkém tlaku nebo nízkém protitlaku. | Dobrý. Pružina zajišťuje počáteční těsnící tlak a lepší vystředění. |
| Požadavky na média | Spodní. Lepší tolerance pro média s trochou nečistot nebo vyšší viskozitou. | Vysoký. Nečistoty mohou snadno vzpříčit pružinu nebo vodicí mechanismus. |
| Údržba | Jednoduchý. Intuitivní struktura; snadná kontrola čepu závěsu a ramene. | Komplex. Vyžaduje kontrolu únavy pružiny a opotřebení vodítek. |
| Typický rozsah velikostí | Dostupné od malých po ultra-velké průměry (DN2000+). | Běžné u malých až středních vývrtů; velké velikosti jsou často těžké a drahé. |
| Cena / cenový bod | Spodní. Jednoduchý design s dlouhou historií výroby. | Vyšší. Přesné pružiny a vodicí konstrukce zvyšují výrobní náklady. |

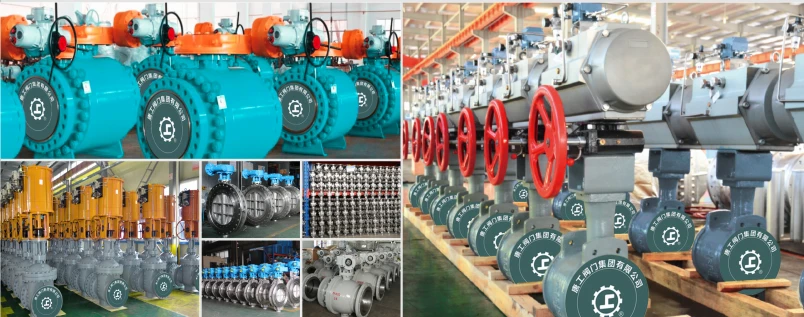

Továrna na zpětný ventil GNEE
Jste zmateni specifikacemi zpětného ventilu?Získejte bezplatnou technickou konzultaci a cenovou nabídku do 24 hodin.
FAQ
K čemu slouží zpětný ventil?
Kyvný zpětný ventil je jednoduché zařízení určené projednosměrný-tok kapaliny nebo plynu. Má kotouč, který se otáčí na pantu, otevírá se, aby mohla tekutina proudit dovnitř, a poté se uzavírá, aby se zabránilo zpětnému toku.
K čemu slouží pružinový zpětný ventil?
Ventily jsou všestranná zařízení používaná prořízení průtoku kapalin nebo plynů. Hrají důležitou roli v nesčetných potrubních a procesních systémech, typicky slouží k regulaci průtoku a tlaku, spouštění nebo zastavování průtoku nebo zabraňují vzniku zpětného toku v systému.
Jaká je životnost pružinového zpětného ventilu?
Typická životnost
V průměru mohou zpětné ventily vydržet kdekoli5 až 20 let. Tato životnost však může být prodloužena nebo snížena na základě výše uvedených faktorů. Například zpětné ventily vyrobené z-kvalitních materiálů a provozované za ideálních podmínek mohou vydržet déle než 20 let.
