Swing zpětný ventil

Swing zpětné ventilyjsou běžným typem ventilu, který se primárně používá v potrubních systémech k zamezení zpětného toku média. Jejich pracovní princip je založen na automatickém otevírání a zavírání talíře ventilu vlivem proudění média. Když médium proudí dopředu, ventilový kotouč je zatlačen do otevřeného prostoru, což umožňuje médiu procházet; když se médium zastaví nebo proudí v opačném směru, talíř ventilu se automaticky uzavře působením gravitace nebo zpětného tlaku, čímž se zabrání zpětnému toku. Tento typ ventilu má jednoduchý a spolehlivý design a je vhodný pro různé průmyslové aplikace.

GNEE Group je známým-dodavatelem ventilů v Číně a dodává ventily do více než 150 zemí a regionů po celém světě.Stáhněte si náš kompletní balíček certifikace materiálů(WB, ZG1Cr18Ni9Ti, 25Cr2Mo1VA)

Zpětné klapky kyvné Technické parametry

Pracovní princip

Jádrem zpětného ventilu je rotační pohyb kotouče ventilu:

• V dopředném toku: Střední tlak tlačí kotouč ventilu, aby se otáčel kolem své osy, otevře ventil a umožňuje tekutině procházet.
• Při zpětném toku nebo při zastavení průtoku: Kotouč ventilu se rychle uzavře vlastní vahou, silou pružiny nebo tlakem zpětného toku média, čímž se zabrání zpětnému toku.
• Charakteristika zavírání: Kotouč ventilu má krátký zdvih a rychle se zavírá, čímž účinně snižuje vodní ráz. Ventily s velkým-průměrem však mohou mít náraz v důsledku setrvačnosti.

Strukturální vlastnosti

Základní komponenty:

Tělo ventilu: Zajišťuje průchod tekutiny; aerodynamický design snižuje odpor.

Disk ventilu: Kruhový nebo disk -tvaru, spojený s tělem ventilu pomocí vahadla, aby se dosáhlo rotace kolem jeho osy.

Vahadlo: Podpírá kotouč ventilu a řídí jeho trajektorii, čímž zajišťuje těsné usazení se sedlem ventilu při zavření.

Sedlo ventilu: Kontaktní plocha s kotoučem ventilu je vyrobena z tvrdé slitiny (jako je slitina stellitu), aby se zlepšila odolnost proti opotřebení a těsnicí výkon.

Výkonové výhody otočných zpětných ventilů

Swing zpětné ventily nabízejí významné výhody v různých aplikacích díky jejich jedinečné konstrukci a funkčnosti:

1. Jednoduchá konstrukce: Kyvné zpětné ventily nevyžadují žádný externí ovládací mechanismus, fungují automaticky na základě středního tlaku a gravitace, což snižuje náklady na výrobu a údržbu.

2. Nízký průtokový odpor: Když je talíř ventilu plně otevřený, médium proudí téměř přímočaře, což má za následek nízký průtokový odpor, takže je vhodné pro potrubní systémy s vysokým -průtokem-.

3. Široká použitelnost: Vhodné pro různá média (jako je voda, ropa a plyn) a potrubní systémy různých úrovní tlaku.

4. Vysoká životnost: Zpětné ventily jsou vyrobeny z materiálů odolných proti korozi- a mohou fungovat stabilně po dlouhou dobu v drsném prostředí.

5. Flexibilní instalace: Lze instalovat vodorovně nebo svisle (hřídel kotouče ventilu musí zůstat vodorovně), přizpůsobí se různým uspořádáním potrubí.

Omezení otočných zpětných ventilů

Zatímco otočné zpětné ventily nabízejí četné výhody, mají v určitých situacích také omezení:

1. Nižší rychlost zavírání: Při uzavírání se spoléhá na gravitaci, může být rychlost odezvy kotouče ventilu nižší než u zpětného ventilu zatíženého pružinou-, zejména za podmínek nízkého průtoku nebo nízkého rozdílu tlaků.

2. Riziko vodního rázu: Rychlé uzavření může vyvolat vodní ráz, který zasáhne potrubní systém.

3. Omezení směru instalace: Aby bylo zajištěno správné uzavření ventilu, musí být osa závěsu vodorovná, což omezuje možnosti instalace.

4. Nevhodné pro pulzující průtok: V systémech s častými cykly start{1}}stop nebo pulzujícím průtokem může kotouč ventilu opakovaně vibrovat, což vede k opotřebení nebo hluku.

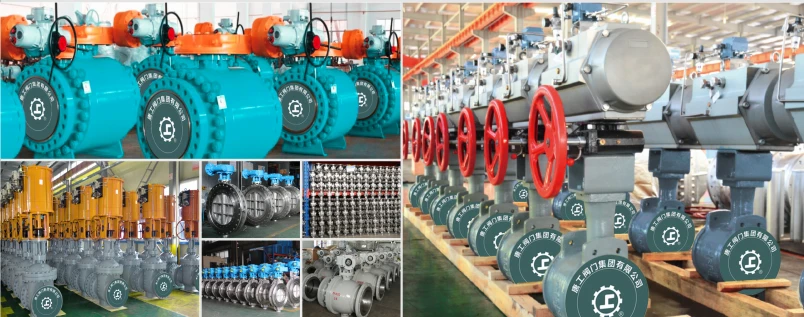

Swing zpětné ventily továrna

Certifikováno pro ASME B16.34, ANSI B16.5 a EN 12266-1 – Požádejte o certifikáty
