Přírubové klapky z nerezové ocelijsou široce používané regulační ventily v potrubních systémech pro kapaliny, především pro uzavírání nebo regulaci průtoku médií. Jejich základní struktura se skládá z těla ventilu, klapky, dříku ventilu, těsnicího kroužku a součástí přírubového připojení. Těleso ventilu i klapka jsou vyrobeny z nerezové oceli, běžně 304, 316 a 316L, která má vynikající odolnost proti korozi, oxidaci a vysokou mechanickou pevnost, díky čemuž jsou vhodné pro provozní prostředí zahrnující vodu, páru, olej, roztoky kyselin a zásad a některá chemická média.
Přírubové připojení umožňuje bezpečné a spolehlivé spojení mezi ventilem a potrubním systémem, usnadňuje instalaci a demontáž a je zvláště vhodné pro aplikace s velkým{0}}průměrem ve středotlakých a nízkotlakých-potrubních systémech.
GNEE Group je přední výrobce průmyslových ventilů, který poskytuje ventilová řešení a služby přizpůsobení zákazníkům po celém světě. Globální distributoři ventilů – připojte se k naší síti!
Nerezová přírubová klapka Technické parametry
Jmenovitý průměr: DN50-DN1000
Těsnění sedla: Butadienová pryž, PTFE
Použitelná teplota: -20ºC-+150ºC
Těsnění sedla: slitinová ocel, slitina stelitu STL
Použitelná teplota: -550ºC
Jmenovitý tlak: 1,0 MPa-1,6 MPa
Způsob připojení: Příruba
Způsob ovládání: Ruční, Šnekové soukolí, Pneumatické, Elektrické
Materiál těla ventilu: litina, tvárná litina, litá ocel, nerezová ocel
Výrobní standard: GB (čínský národní standard), DIN (německý standard), API (americký standard), ANSI (americký standard)
Použitelná média: voda, olej, plyn, prášek, kapalina
Široké použití: ropa, chemikálie, energetika, ochrana životního prostředí, ochrana vody, vytápění, zásobování vodou a odvodňování, průmysl, strojírenství
Konstrukční součásti klapky s přírubou z nerezové oceli
- Tělo ventilu: Odlito z nerezové oceli, nabízí vynikající odolnost proti korozi, pevnost a těsnicí výkon. Obvykle má kruhový tvar s vnitřními kanály, které umožňují proudění média.
- Talíř talíře: Klíčová součást ventilu, obvykle ve tvaru disku -, namontovaná v těle ventilu a připojená k pohonu přes dřík ventilu. Talířová deska se otáčí kolem osy dříku ventilu, čímž otevírá a zavírá ventil a řídí průtok.
- Dřík ventilu: Připojuje talíř talíře k pohonu a přenáší krouticí moment, aby bylo zajištěno přesné otočení talíře talíře do požadované polohy. Vřeteno ventilu je obvykle vyrobeno z nerezové oceli, která poskytuje dostatečnou pevnost a odolnost proti opotřebení pro zajištění správné funkce ventilu.
- Těsnící pár: Obsahuje těsnící plochu na talíři a těsnící sedlo na vnitřní stěně těla ventilu. Těsnící pár zajišťuje těsné utěsnění při zavřeném ventilu a zabraňuje úniku média. Mezi běžné těsnicí materiály patří pryž a PTFE, vybrané na základě specifických médií a provozních podmínek.
- Příruby: Nachází se na obou koncích těla ventilu, slouží k připojení ventilu k potrubí. Příruba má otvory pro šrouby a ventil je připevněn k přírubě potrubí šrouby, aby vytvořil kompletní potrubní systém.
Nerezová přírubová klapka Vlastnosti a výhody
- Vysoká pevnost a odolnost proti korozi: Tělo ventilu je vyrobeno z vysoce kvalitní -nerezové oceli, lité nebo kované, s vysokou pevností a odolností proti korozi, což mu umožňuje přizpůsobit se různým drsným pracovním podmínkám.
- Vynikající těsnicí výkon: Sedlo ventilu a klapka do sebe těsně zapadají a tvoří těsnicí povrch. Vysoce kvalitní-materiál sedla ventilu z nerezové oceli zajišťuje, že si ventil zachovává dobrý těsnící výkon i po dlouhodobém používání.
- Flexibilní regulace průtoku: Úhel rotace motýlkové desky se může lišit od 0 stupňů do 90 stupňů. Při otočení o 90 stupňů je ventil zcela otevřený. Tato konstrukční vlastnost umožňuje přírubovému klapkovému ventilu z nerezové oceli dosáhnout přesné regulace a uzavření-toku tekutiny.
- Snadná instalace a údržba: Přírubové připojení je primární způsob připojení mezi ventilem a potrubním systémem, což usnadňuje instalaci a demontáž. Jednoduchá konstrukce, malá velikost a nízká hmotnost přírubové klapky z nerezové oceli navíc usnadňuje údržbu a údržbu.
Aplikace přírubových klapkových ventilů z nerezové oceli
Přírubové klapky z nerezové oceli jsou široce používány v mnoha průmyslových oblastech díky jejich vynikajícímu výkonu:
1. Systémy zásobování vodou: Používají se v městském zásobování vodou, čištění odpadních vod atd., pro regulaci průtoku a zastavení průtoku vody.
2. Chemický průmysl: Vhodné pro kontrolu korozivních médií, jako jsou kyseliny, zásady a jiné chemické kapaliny.
3. Ropný a plynárenský průmysl: Používá se pro otevírání, zavírání a regulaci potrubních přepravních systémů; odolný vůči vysokému tlaku a korozi.
4. Farmaceutický a potravinářský průmysl: Vzhledem k tomu, že nerezový materiál splňuje hygienické normy, může být použit v aplikacích vyžadujících vysokou čistotu.
5. Energetika: Používá se pro řízení kapalin v systémech chladicí vody a parovodech.

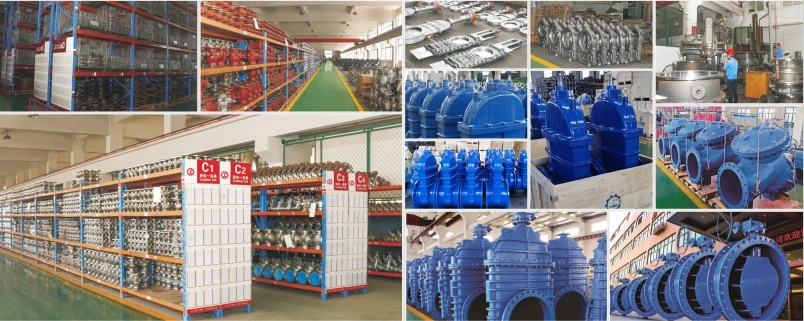

Továrna na přírubové klapky z nerezové oceli
