Thesanitární třícestný kulový ventil-je kapalinový regulační ventil navržený speciálně pro průmyslová odvětví s extrémně vysokými hygienickými požadavky, jako je potravinářství, farmacie, nápoje a bioinženýrství. Jeho hlavní funkcí je dosáhnout přesměrování média, sloučení nebo přepnutí směru toku otáčením kuličky, při splnění přísných hygienických norem a zamezení rizika kontaminace během výrobního procesu.
GNEE je přední výrobce ventilů v Číně, vybavený CNC dílnou, která vám poskytuje služby přizpůsobení ventilů.Získejte průmyslové-ventily – vyžádejte si bezplatnou cenovou nabídku!
vlastnosti sanitárního 3cestného kulového ventilu
- Sanitární design, široce používaný v potravinářském, nápojovém, džusovém a pivovarnickém průmyslu.
- Tří{0}}a čtyřcestné-cestné sanitární kulové ventily nabízejí vysoce flexibilní kombinace pro odklonění nebo sloučení toků, přičemž jakýkoli port lze použít jako vstup bez úniku.
- Plně uzavřená sedla snižují znečištění způsobené usazeninami proudícího média ve stěnách koule a tělesa ventilu.
- Tato řada ventilů má další čtvrté sedlo. Toto sedlo funguje jako samotěsnící-mechanismus, který zabraňuje prosakování v části dutiny a udržuje polohu kuličky.
- Kulička je precizně opracována a leštěna, aby bylo zajištěno bublinkové-těsnění{1}}vypnutí na úrovni a nízký provozní točivý moment. Okraje koule jsou opracovány, aby se snížilo opotřebení sedla a prodloužila životnost.
- Montážní plošina je navržena tak, aby splňovala normy ISO 5211 a je zalita přímo do těla ventilu.
- Pohyblivé těsnění vřetene zajišťuje těsné utěsnění vřetene a použití těsnění s motýlkovou pružinou a těsnění vřetene umožňuje automatické nastavení, aby se přizpůsobilo teplotním změnám a každodennímu opotřebení.
- Mnoho součástí, včetně koule, vřetene, sedla, těsnění vřetene a těsnění těla, je zaměnitelných ve ventilech stejné velikosti, ale různých typů.
sanitární 3cestný kulový ventil Materiálové a procesní normy
Materiál těla ventilu:
Primárně nerezová ocel 304/316/316L, vysoce odolná proti korozi-a splňující požadavky na potravinářskou-třídu;
Některé špičkové-modely používají plně zapouzdřenou kuličku PTFE, aby se zabránilo uvolňování kovových iontů.
Povrchová úprava:
Vnitřní stěna průtokového kanálu je elektrolyticky leštěná na 0,5 μm s drsností povrchu Ra menší nebo rovnou 0,4 μm a designem bez-mrtvého-úhlu;
Sterilizováno (např. parní sterilizace), aby byly splněny aseptické výrobní požadavky.
Materiál těsnění:
Sedlo ventilu je vyrobeno z PTFE, NBR nebo EPDM, které je odolné vůči vysokým teplotám a chemické korozi a zajišťuje dlouhodobé-těsnění.
sanitární 3cestný kulový ventil Řízení způsobu pohonu a automatizace
Ruční typ
Vhodné pro scénáře provozu s malým-průměrem nebo nízkou{1}}frekvencí, nízkou cenou a jednoduchou údržbou.
Příklad: Třícestný kulový ventil z nerezové oceli GNEE 304/316L s vnějším závitem.
Pneumatický typ
Zdroj hnacího vzduchu: stlačený vzduch 5-7 bar, rychlá odezva, vhodné pro dálkové automatické ovládání;
Volitelné příslušenství: koncové spínače, polohovadla, solenoidové ventily pro zpětnou vazbu polohy a přesné nastavení;
Příklad: Pneumatická rychlá-instalace importovaný sanitární třícestný-kulový ventil, podporuje dvojčinné-/jednočinné-pohony.
Elektrický typ
Vstupní signál 4-20 mA pro nastavení, vhodný pro scénáře vyžadující přesné řízení průtoku;
Volitelný typ proti výbuchu-, který vyhovuje potřebám nebezpečných prostředí, jako je chemický a ropný průmysl;
Příklad: Elektrický třícestný kulový ventil GNEE -N984/85F.
sanitární 3cestný kulový ventil Aplikace
Potravinářský a nápojový průmysl
Plnění, doprava a míchání produktů, jako je mléko, džus a pivo.
Řízení poměru surovin v míchacích nádržích, jako je míchání ingrediencí nápojů.
Farmaceutický průmysl
Farmaceutická výroba, doprava a aseptické plnění.
Přepínání toku média v čisticích systémech CIP/SIP pro zajištění aseptických procesů.
Biotechnologický průmysl
Kontrola a přenos buněčných kultivačních médií.
Více{0}}kanálové přepínání v systémech napájení reaktoru, aby se zabránilo křížové{1}}kontaminaci.
Další vysoké hygienické požadavky
Kontrola tekutin ve výrobě kosmetiky.
Distribuce médií v systémech čisté páry.
sanitární 3cestný kulový ventil Doporučení pro výběr
- Požadavky na směr toku: Vyberte strukturu typu L- (přepínání) nebo T- (smíšené) podle požadavků procesu.
- Shoda materiálu: Pro korozivní média zvolte ventily s Hastelloy nebo PTFE-; pro prostředí s vysokou-teplotou jsou preferována tvrdá kovová těsnění.
- Způsob ovládání: Pro časté seřizování se doporučuje pneumatické nebo elektrické ovládání; ruční ventily jsou vhodné pro údržbu nebo nízkofrekvenční{0}}provoz.

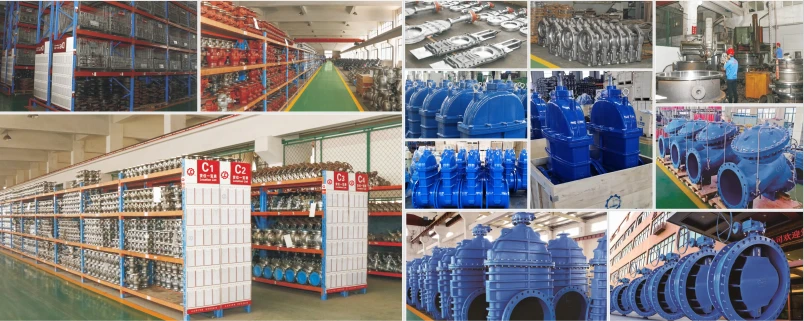

továrna na sanitární 3cestný kulový ventil
