Odolný sedlový šoupátko

A šoupátko s pružným sedlem, také známý jako šoupátko se stoupajícím dříkem (nebo vnější dříkové šoupátko), má typicky lichoběžníkový závit na stoupajícím dříku. Tento závit spolu s maticí na špičce ventilu a vodicí drážkou na těle ventilu převádí rotační pohyb na lineární pohyb a přeměňuje provozní moment na provozní tah. Když je ventil otevřen, průchod tekutiny je zcela volný, když je šoupátko zvednuto do výšky rovnající se 1:1 násobku jmenovitého průměru ventilu. Tuto polohu však nelze během provozu sledovat. V praxi je plně otevřená poloha označena horní částí dříku ventilu, bodem, kde již nelze otevřít. Aby se zohlednilo potenciální zablokování-v důsledku změn teploty, ventil se obvykle otevře do horní polohy a poté se otočí o 1/2 až 1 otáčku, aby se dosáhlo zcela otevřené polohy. Proto je plně otevřená poloha ventilu určena polohou (zdvihem) šoupátka.

GNEE Group se specializuje na výrobu ventilů, které splňují národní normy, jako jsou ANSI, API a ASTM. Ventily s certifikací ISO- –Získejte vzorky okamžitě!

Šoupátko s pružným sedlem Technické parametry

Rozsah velikostí: DN50-DN1200

Materiál: Nerezová ocel

Možnosti připojení: Přírubové, Závitové (NPT, BSP), Tupý svar, Socket Weld

Pracovní tlak: Třída 150 až Třída 1500 (až 2 500 psi / 172 bar)

Pracovní teplota: -29 stupňů až 425 stupňů

Možnosti těsnění: Pružné sedlo, grafit, PTFE

Způsob výroby: litý, kovaný, obráběný

Použitelné médium: voda, olej, plyn, pára, chemické kapaliny

Odolné konstrukční prvky sedlového šoupátka

1. Integrovaný kryt ventilu se skrytým designem vřetene, kompaktní konstrukce; dvoudílná -struktura matice dříku ventilu a šoupátka, eliminující zasekávání; přímý kanál, žádné únikové dutiny; těsnění dříku ventilu používá O-kroužek.

2. Vynikající odolnost proti korozi; povlak z epoxidové pryskyřice na vnitřním a vnějším povrchu pouzdra, v případě potřeby se smaltovaným obložením na vnitřním povrchu; spojovací šrouby jsou krytky s vnitřním šestihranem s horním tmelem.

3. Spolehlivá hygiena; epoxidová pryskyřice odpovídá hygienické normě GB/T17219-1998; brána je celá pokryta pryží, která splňuje hygienické kontrolní normy; vřeteno ventilu, matice vřetene ventilu a další díly jsou vyrobeny z voděodolné nerezové oceli nebo bronzu.

Odpružené sedlové šoupátko Hlavní vnější rozměry

Aplikace pružných sedlových šoupátek

Městské vodovody a kanalizace: Městské domovní vodovodní sítě (litinové těleso ventilu, DN300, PN1,6MPa, ruční příruba), těsnění EPDM odolné proti korozi vodou, ruční provoz vhodný pro údržbu sítě, nulový únik zajišťuje bezpečnost dodávky vody;

Požární ochrana budovy: Požární vodovodní sítě výškových budov (těleso ventilu z uhlíkové oceli, DN150, PN1,6MPa, ruční drážkové připojení), drážkované připojení pro rychlou instalaci, pružné těsnění s nulovým únikem, vhodné pro potřeby požární pohotovosti;

Systémy HVAC: Potrubí pro cirkulaci vody centrální klimatizace nákupního centra (tělo ventilu z uhlíkové oceli, DN200, PN1,0MPa, elektrická příruba), těsnění EPDM odolné proti korozi horkou vodou, elektrické dálkové nastavení průtoku, vhodné pro řízení automatizace HVAC;

Obytné budovy: Komunální potrubí teplé užitkové vody (těleso ventilu z nerezové oceli 304, DN50, PN1,0MPa, ruční závitové připojení), nerezová ocel odolná proti horkovodní korozi, ruční ovládání pro snadné domácí nastavení, nulový únik zabraňuje plýtvání teplou vodou;

Zpracování potravin: Vodní potrubí pro čištění továren na nápoje (nerezová ocel 304) Těleso ventilu (DN80, PN1,6MPa, pneumatická příruba), EPDM odpovídá hygienickým normám potravin, rychle se pneumaticky otevírá a zavírá a je kompatibilní s automatizovanými procesy čištění.

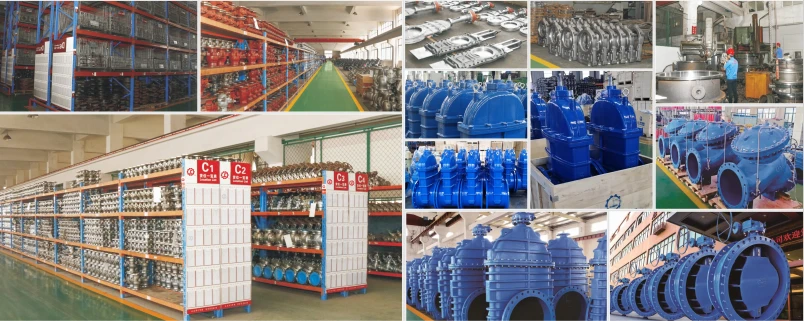

Továrna na pružné sedlové šoupátko
