Šoupátka s pružným sedlemjsou celo{0}}měkké{1}}těsnící ventily speciálně navržené pro vodní systémy, které kladou důraz na odolnost proti korozi, prevenci úniku a dlouhou životnost.Pružná klínová šoupátka, na druhé straně jsou to univerzální-kovová{1}}uzavřená šoupátka, která spoléhají na klínovou-strukturu k dosažení spolehlivého utěsnění při vysokých teplotách a tlaku, vhodné pro drsné podmínky, jako je petrochemický a energetický průmysl.
Šoupátka s pružným sedlemse používají hlavně v systémech s vysokými požadavky na hygienu a odolnost proti korozi, jako je zásobování městskou vodou, zásobování a kanalizace budov a čištění odpadních vod. Jejich hlavními výhodami jsou nulový únik, odolnost proti korozi, snadná obsluha a odolnost proti hromadění nečistot, což z nich dělá modernizovanou náhradu tradičních litinových šoupátek.
Pružná klínová šoupátkajsou široce používány v prostředí s vysokou-teplotou a vysokým{1}}tlakem, jako je prostředí s párou, olejem a chemickými médii. Spoléhají na pružnou deformaci klínovité-brány, která kompenzuje chyby při obrábění a tepelnou roztažnost a kontrakci a zajišťuje spolehlivé utěsnění v extrémních podmínkách.
Srovnávací tabulka: Pružný klínový vs. šoupátkový ventil s kovovým sedlem
| Dimenze | Odolný klínový šoupátkový ventil (moderní) | Kovový sedlový šoupátkový ventil (tradiční) |
| Princip těsnění | Gumový-klín zapouzdřený k dosažení využívá pružnou deformaciNulový únik. | Spoléhá na přesné broušení a vyrovnání kovového sedla a kovového klínu. |
| Spodní design | Ploché dno / hladký vývrt. Žádná kapsa nebo vybrání; zabraňuje hromadění nečistot. | Zapuštěné dno. K "uzamčení" klínu je zapotřebí drážka, která často zachycuje bahno/písek. |
| Třída těsnění | Bublinka-pevně zavřete-(nulový únik). | Umožňuje sledovat vnitřní úniky (podle standardních tříd úniků). |
| Provozní točivý moment | Spodní. Komprese pryže nevyžaduje extrémní mechanickou sílu. | Vyšší. K zaklínění kovu proti kovu je zapotřebí značného krouticího momentu. |
| Tolerance trosek | Vysoký. Malé částice mohou být zapuštěny do pryže, aniž by došlo k ohrožení těsnění. | Chudý. Písek nebo svářecí struska mohou poškrábat dosedací plochy, což vede k netěsnostem. |
| Údržba | Nízký. Klínová pryž je vyměnitelná; tělo zažívá minimální opotřebení. | Vysoký. Sedací plochy se snadno erodují a vyžadují specializované-lapování na místě. |
| Odolnost proti korozi | Epoxidový nátěr na celé tělo + klín potažený gumou-; vysoce odolný. | Vnitřní dosedací plochy jsou často vystaveny bronzu nebo nerezové oceli. |
| Primární použití | Pitná voda, kanalizace, hašení požárů, systémy HVAC. | Průmyslové vysoko{0}}teplotní/vysokotlaké-potrubí, Ropa, Parní potrubí. |

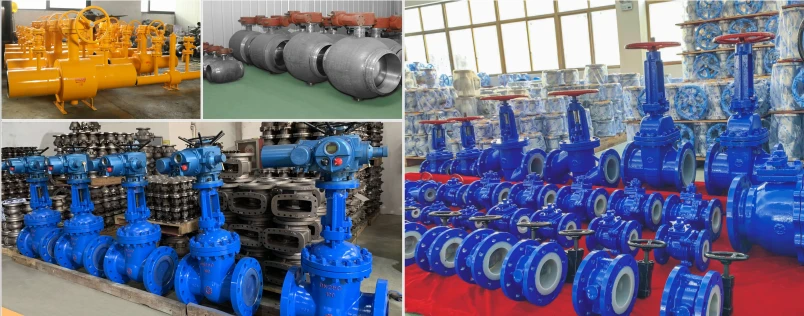

Továrna na šoupátko GNEE
FAQ
Co je šoupátko s pružným sedlem?
Odolné sedlové šoupátkové ventily jsou oblíbeným typem ventilů používaných v různých aplikacích pro vodu a odpadní vodu díky své spolehlivosti a životnosti. Tyto ventily mají klínový-disk s pryžovým-potaženým sedlem, které zajišťuje těsné utěsnění, zabraňuje úniku a snižuje náklady na údržbu.
Co je to pružný klínový ventil?
Pružná klínová šoupátka FlowMaster jsounavrženo pro řízení průtoku vody v požárních hydrantech, ale může být také použito pro jiné aplikace rozvodů vody nebo kanalizačních systémů. Jsou ideální volbou pro vodovodní potrubí, protože se pomalu otevírají a zavírají, což snižuje chvění vlasce.
