Thepneumatický excentrický kulový ventilje ventilové zařízení poháněné pneumatickým pohonem pomocí přírubového nebo plátkového spojení. Jeho jádrová struktura se skládá z excentrického těla ventilu, koule a sedla ventilu. Automatické centrování a těsnění je dosaženo dvojitým excentrickým otáčením. Kulička a sedlo ventilu jsou navrženy tak, aby byly odděleny, aby se eliminovalo opotřebení těsnicího kroužku. Kovový substrát může chránit vložené nekovové elastické sedlo ventilu nebo svařovaná slitinová těsnící plocha.
GNEE Group je přední výrobce průmyslových ventilů, který poskytuje ventilová řešení a služby přizpůsobení zákazníkům po celém světě.Hromadné objednávky ventilů Vítejte – odešlete svůj dotaz!
pneumatický excentrický kulový kohout Technické parametry
Materiál: uhlíková ocel, nerezová ocel (304, 316)
Rozsah velikostí: DN100-DN1400
Možnosti připojení: Přírubové (RF, RJ), svařované-na tupo
Pracovní tlak: Běžně PN16 až PN250 (třída 150 až 1500)
Možnosti těsnění: kov-na{1}}kov, měkké těsnění (PTFE, EPDM)
Způsob výroby: lití nebo kování
Použitelné médium: Voda, pára, olej, plyn, kaly a další průmyslové tekutiny
pneumatický excentrický kulový ventil Hlavní součásti Materiál
| Tělo | Šedá litina | Tvárná litina | Ocel litá |
| Kapota | Šedá litina | Tvárná litina | Ocel litá |
| Zastavit | 2Cr13 | 2Cr13 | 2Cr13 |
| Sedadlo | Nerez | Nerez | Nerez |
| Sférický | Krycí pryž z tvárné litiny, nerezová ocel | Nerez | Pogumovaná ocel / nerezová ocel |
| Polokoule | Šedá litina | Tvárná litina | Ocel litá |
pneumatický excentrický kulový ventil Structural Components
Tělo ventilu
Excentrická polokulovitá struktura: Střed koule je odsazen od středu dříku ventilu (úhel excentricity 15 stupňů ~ 30 stupňů), což eliminuje třecí kontakt mezi kuličkou a sedlem ventilu během otevírání a zavírání, což snižuje opotřebení.
Provedení s tvrdým těsněním: Kulička a sedlo ventilu jsou vyrobeny z kovu (jako je nerezová ocel, slitina stellitu) nebo keramických materiálů, s povrchovou úpravou (svařování nástřikem, navařování), odolné vůči vysoké teplotě a tlaku.
Průtokový kanál s plným-průtokem: Průměr průtočného kanálu odpovídá vnitřnímu průměru trubky, což má za následek nízký průtokový odpor a energetickou účinnost.
Pneumatický pohon
Dvojčinný-/Jednočinný-válec:
Dvojčinné-: Pohání ventil k otevírání a zavírání pomocí stlačeného vzduchu, což vyžaduje nepřetržitý přívod vzduchu.
Jedno{0}}činné: Pružina-se vrací, k otevření nebo zavření vyžaduje pouze stlačený vzduch, automaticky se resetuje při přerušení napájení nebo přívodu vzduchu.
Solenoidový ventil: Řídí otevírání a zavírání vzduchového okruhu a umožňuje vstup signálu dálkového zapnutí/vypnutí.
Polohovač (volitelný): Přesně nastavuje otevření ventilu pro dosažení řízení průtoku (vyžaduje ekviprocentní nebo lineární jádro ventilu).
Koncový spínač: Poskytuje zpětnou vazbu o stavu zcela otevřeného/zcela zavřeného ventilu pro blokovací ochranu.
Pomocné komponenty
Těsnění vřetene: Používá ucpávku nebo vlnovcové těsnění, aby se zabránilo úniku média.
Nevýbušné-provedení: Vhodné do hořlavých a výbušných prostředí (např. certifikace Ex d IIB T4).
pneumatický excentrický kulový ventil Vlastnosti
Rychlá odezva
Pneumatický pohon má krátkou provozní dobu (0,5~5 sekund), vhodný pro aplikace vyžadující rychlé vypnutí-nebo regulaci (jako je nouzové uvolnění tlaku).
Těsnění odolné proti opotřebení-
Tvrdý těsnicí povrch je odolný proti erozi částicemi, s životností 3~5krát delší než u ventilů s měkkým-těsněním; excentrická struktura snižuje otvírací a zavírací tření a zajišťuje spolehlivé utěsnění.
Automatické ovládání
Podporuje dálkové ovládání prostřednictvím systémů DCS/PLC, čímž se omezuje ruční zásah a zvyšuje se bezpečnost.
Adaptabilita na drsné podmínky
Použitelná teplota: -29 stupňů ~ 650 stupňů (v závislosti na materiálu); Jmenovitý tlak: PN1,6~PN42,0 (třída 150~2500).
Bezpečnost proti výbuchu-
Pneumatický systém neprodukuje žádné elektrické jiskry, vhodný pro hořlavá a výbušná média (jako je uhelný plyn, vodík).
pneumatický excentrický kulový ventil Aplikace
Energetický průmysl
Napájecí voda kotlů, parní potrubí a systémy odsiřování spalin (FGD) vyžadují rychlé vypnutí-nebo regulaci vysokoteplotní páry-.
Hutní průmysl
Vysokopecní plynovody a konvertorové plynovody vyžadují kontrolu-odolnou proti výbuchu a opotřebení-.
Těžební průmysl
Přeprava na staveniště a zpracování nerostů, manipulace s kalem s vysokou{0}}koncentrací (např. koncentrace větší nebo rovna 50 %).
Chemický průmysl
Jednotky pro katalytické krakování a syntézu čpavku vyžadují -odolné proti korozi a spolehlivě utěsněné automatizované řízení.
Ropný a plynárenský průmysl
Zařízení vrtu a potrubí na velké{0}}vzdálenosti vyžadují-odolné proti explozi a rychlé vypínání-.

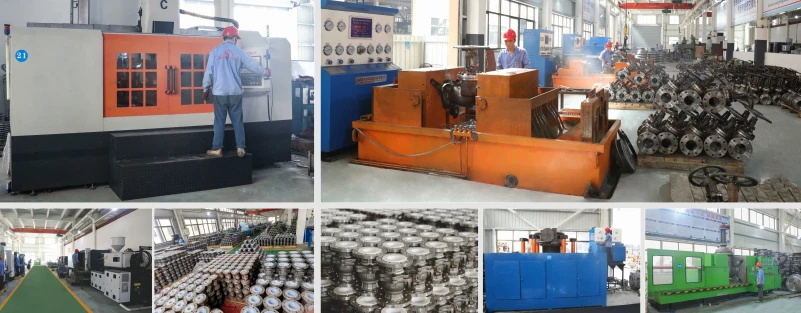

továrna na pneumatický excentrický kulový ventil
